難易度ちょっと高め！４つの点灯機能を搭載するLEDリフレクターを『ヴェルファイア』に装着してみた！｜ケースペックDIY講座 Vol.7

2025.11.06 15:05

この記事の画像をもっと見る（全20枚）

【ケースペックDIY講座　Vol.7／シーケンシャルリフレクター】
ドレスアップから実用系と、様々な40系アルヴェル用パーツが揃うケースペック。そんなケースペックのラインアップの中から、DIYにオススメのアイテムをピックアップ。実際に装着して、40系アルヴェルの見た目も使い勝手もアップデート！　あなたも挑戦してみよう！

連載

ケースペックDIY講座

LEDが動きながら点灯するシーケンシャル機能も！

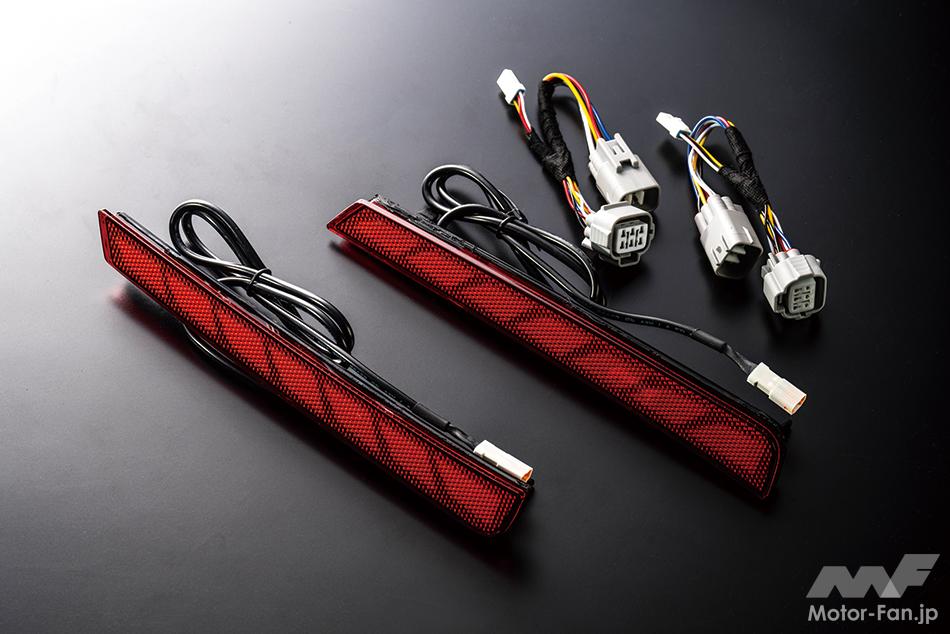

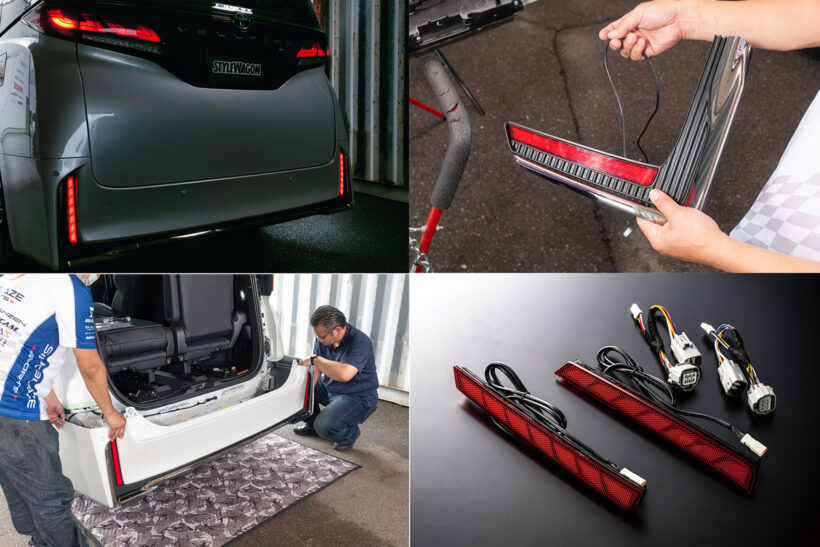

Silk Blaze SELECT ITEM・SEQUENTIAL REFLECTOR（シーケンシャルリフレクター）
■対応：40系ヴェルファイア　■価格：1万4080円

スモール、ブレーキ、シーケンシャルウインカー、オープンングアクションの4つの点灯機能を搭載した純正交換タイプのリフレクター。リアビューに、さり気なくアクセントをプラス。同タイプのアルファード用も別途設定あり。

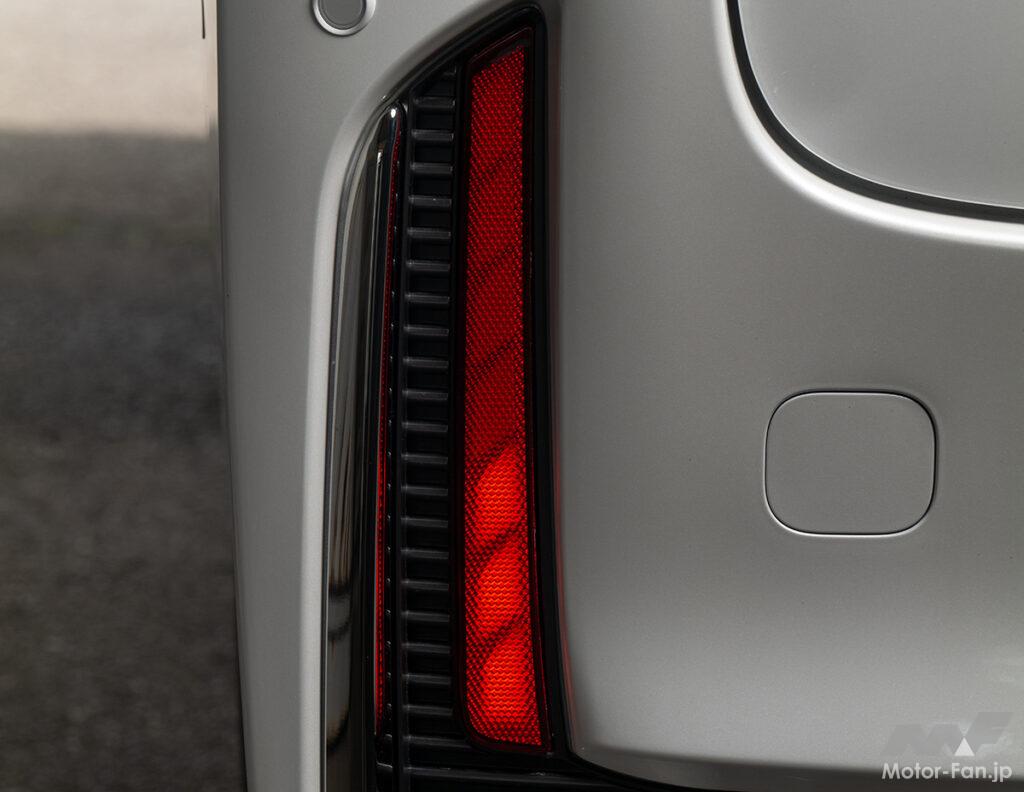

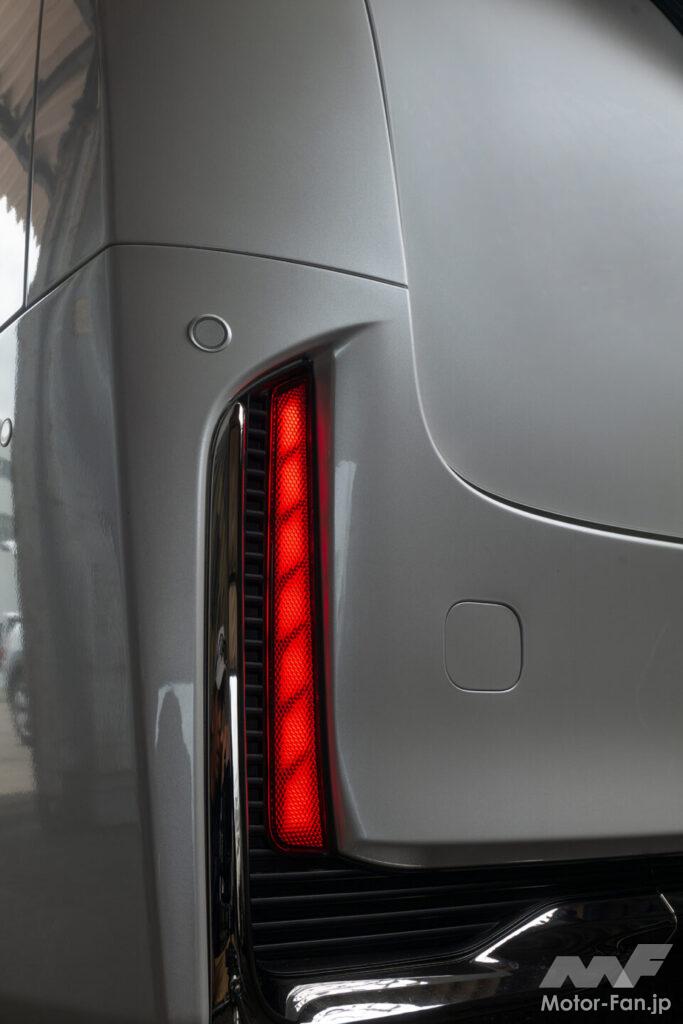

それほど大きなパートではないが、高輝度LEDを採用した美しい輝きは、抜群のアピール度を発揮。後続車からの視認性もバッチリだ。

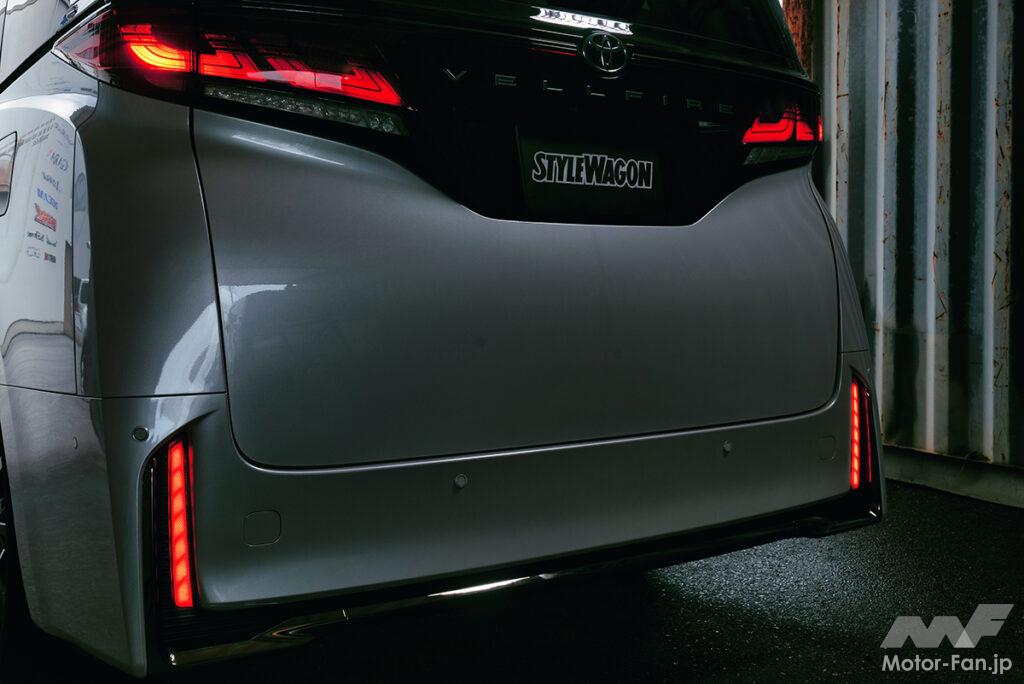

ウインカー時は下から上へと流れるように点灯し、スモールONでモーション点灯するオープニングアクションがスタート。

難易度は少々高め、誰かにサポートしてもらうのもポイント

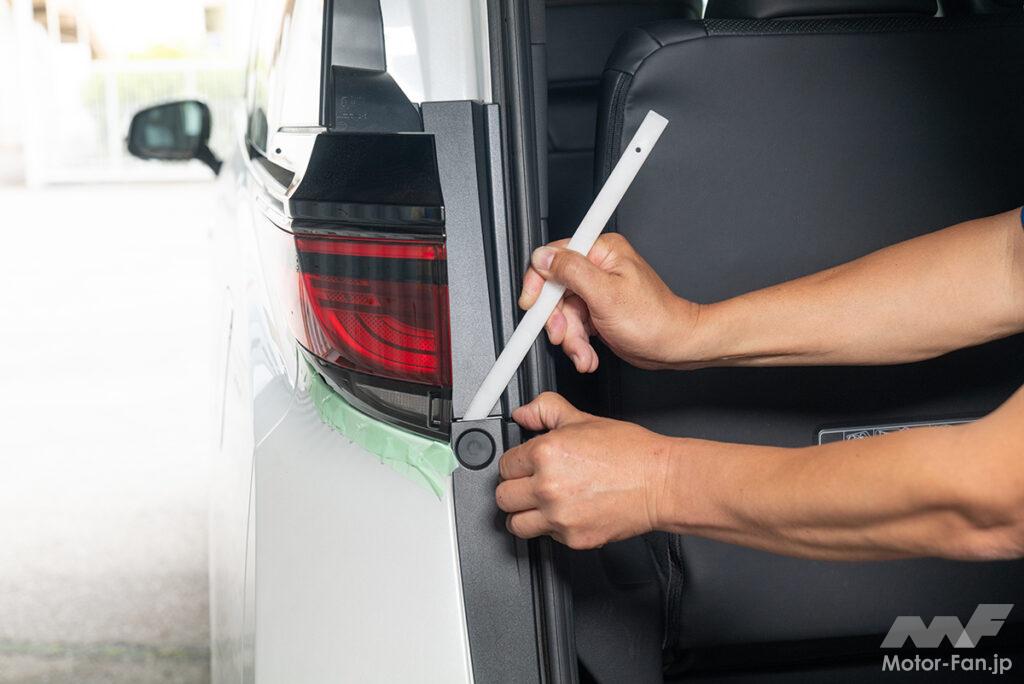

（1）まずは養生テープでテールレンズやリアバンパー周辺を保護。左右の内側にある2つの樹脂パネルを外す。

（2）上下の樹脂パネルが外れたら、10㎜レンチを使って車体下側にある赤丸部分のボルトを外す。

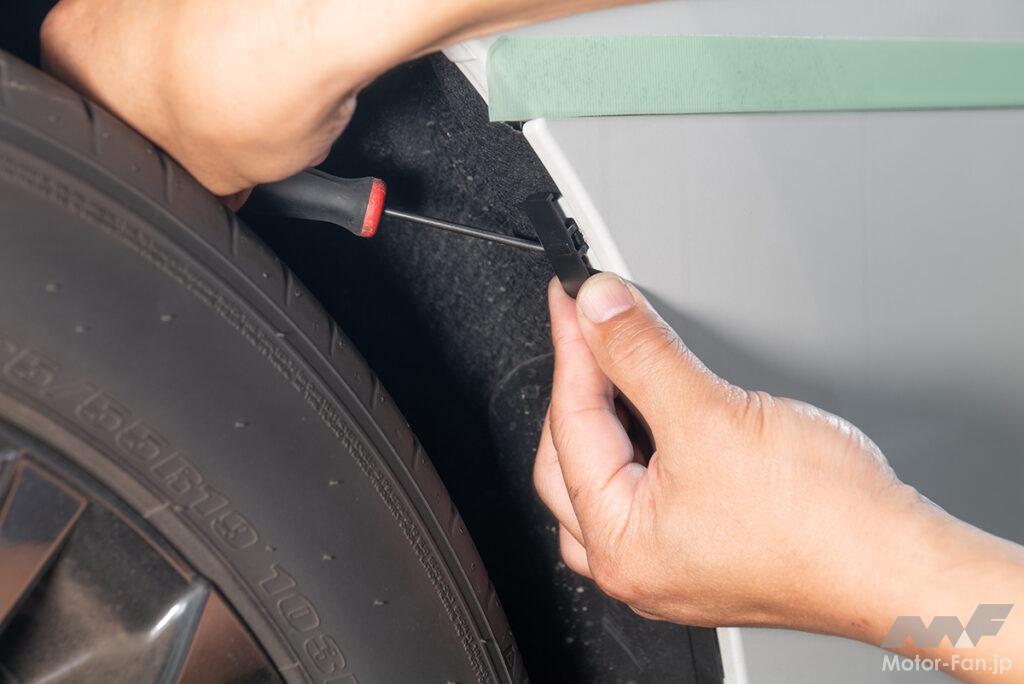

（3）左右ともに、リアタイヤハウス内にあるクリップを外す。中央のツメを押しながら引き抜くと外しやすい。

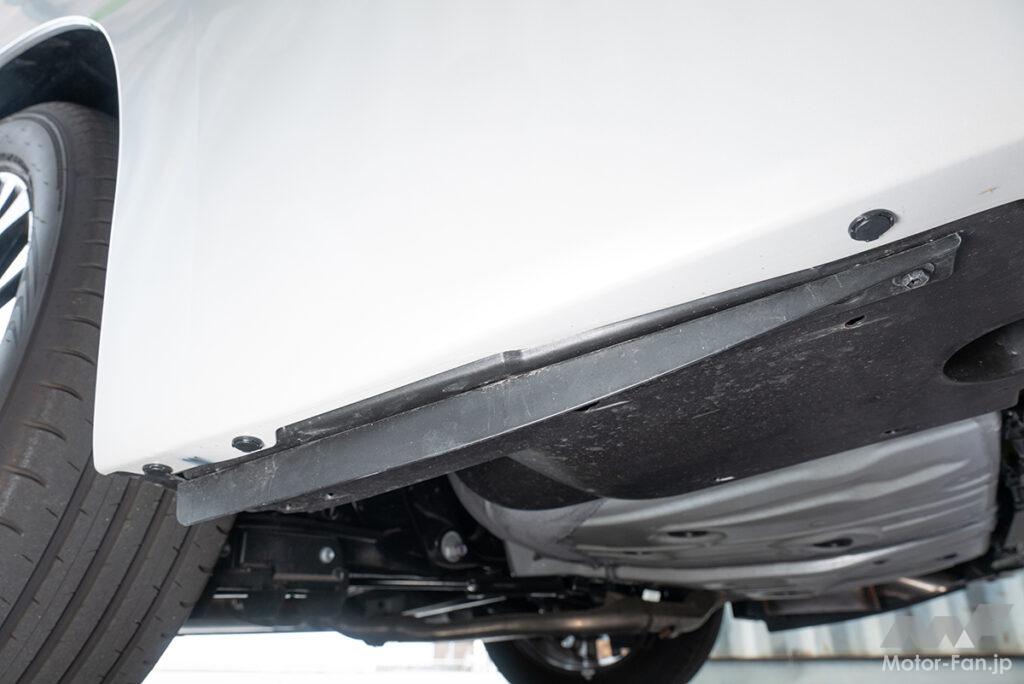

（4）リアバンパー下にある各部のクリップを外す。取り外すクリップは左右3箇所ずつ、中央部3箇所。

（5）左右タイヤハウス下側のツメ2箇所を外し、コーナー側のツメを解除しながらリアバンパーを外していく。

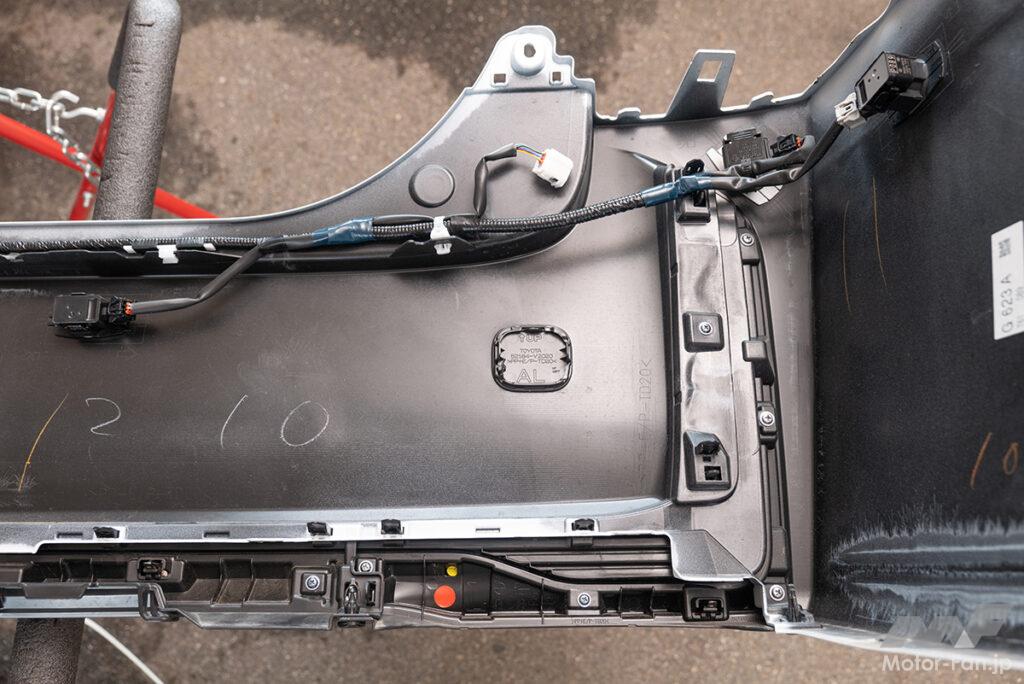

（6）ある程度リアバンパーが外れたら、車体左側の赤丸部分にあるセンサー類のカプラーを取り外す。

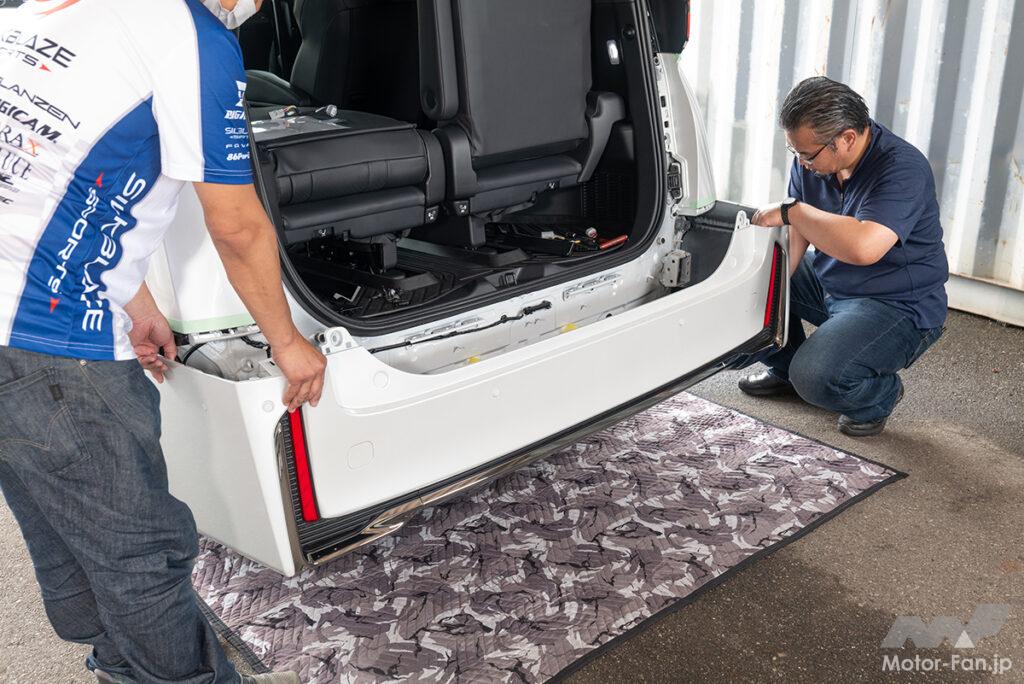

（7）フックが引っかかっているので、リアバンパーは持ち上げるように外す。安全のため2人で行いたい。

(8）リフレクター裏側の中央部のネジと上下のツメを取り外し、純正リフレクターを分離させる。逆側も同様に。

（9）リフレクターが外れたら、左右ともに電動ドリルなどを使い製品のリフレクターの配線を通す穴を開ける。

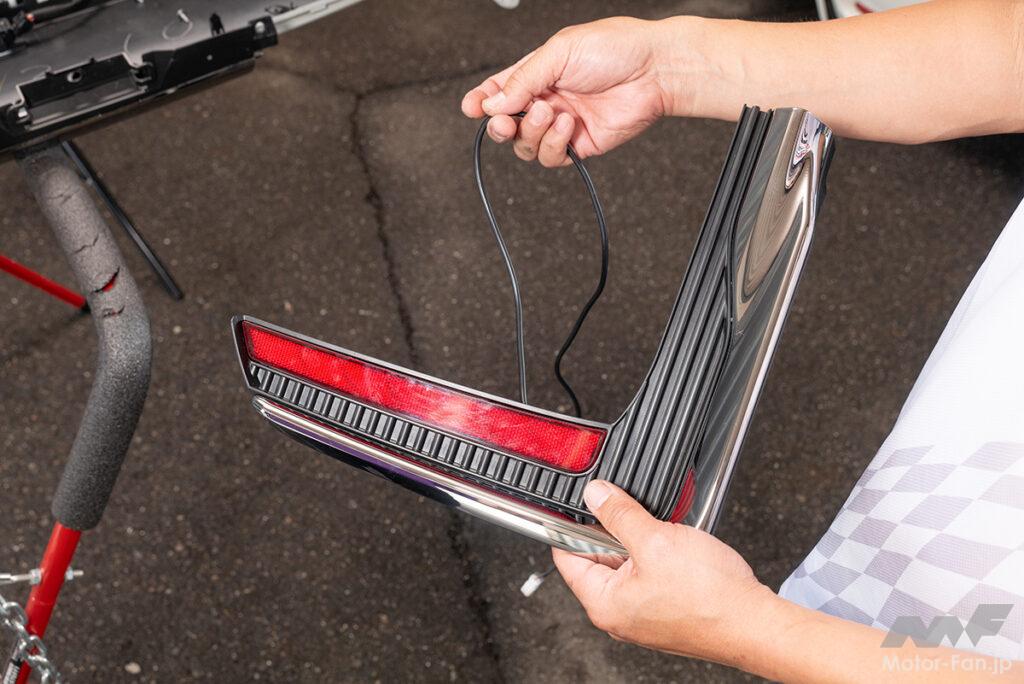

（10）開けた穴に配線を通し製品のリフレクターを、純正を取り外した逆の手順で装着する。逆側も同様に。

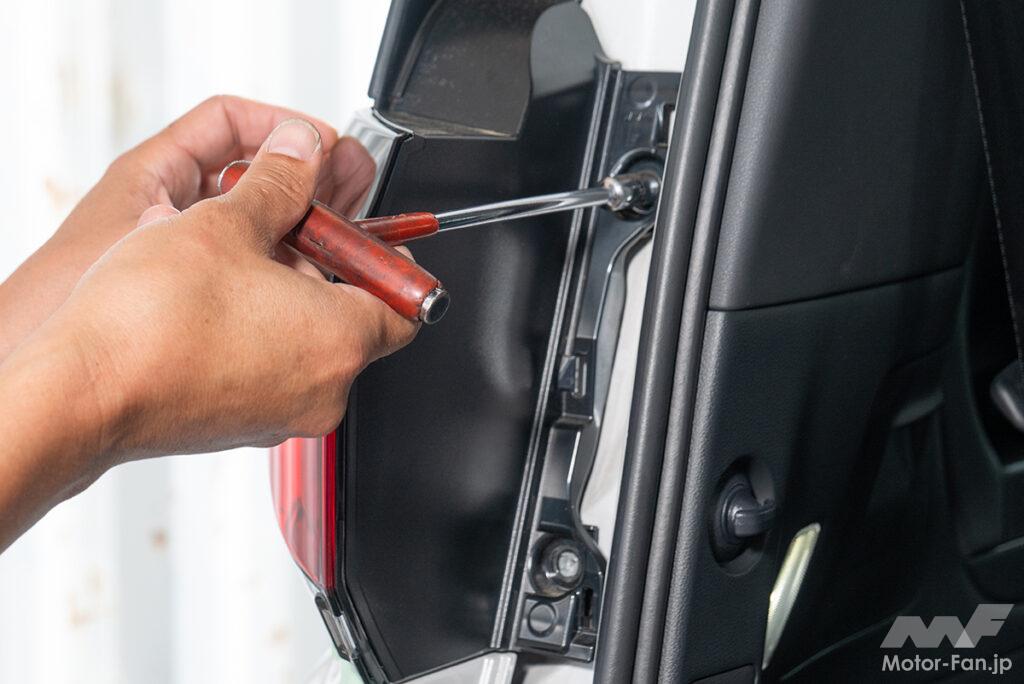

（11）次に、テール内側にある上下のボルトを10㎜レンチで外し、左右のテールレンズを引き抜く。

（12）テールをボディから引き抜いたら、2つのカプラーを抜いて、テール本体を取り外す。

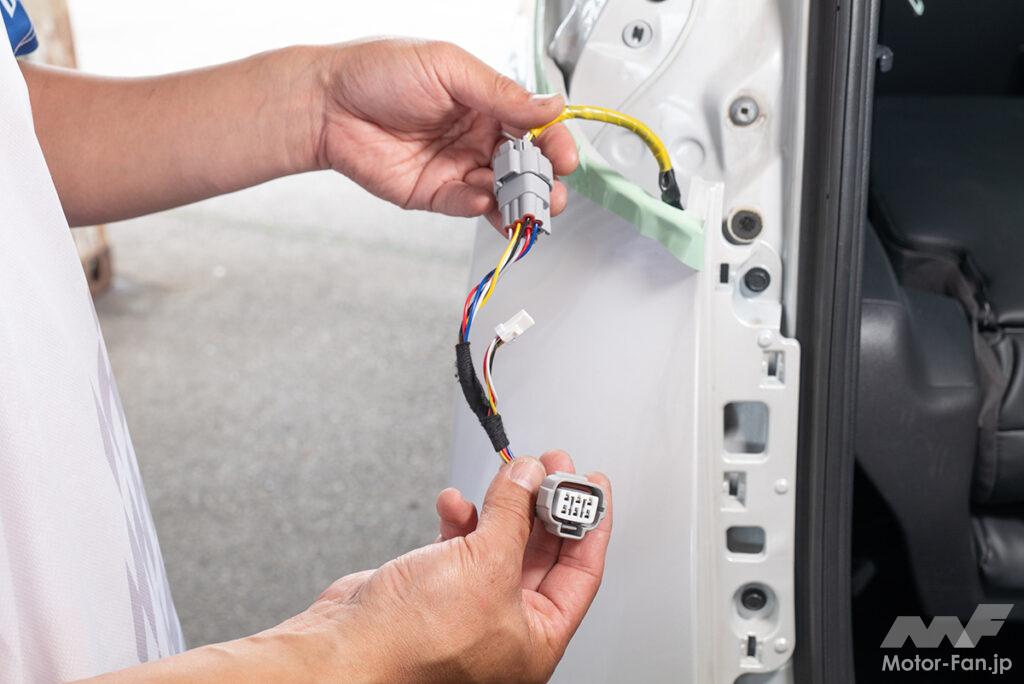

（13）テールが外れたら、製品ハーネスのカプラーを12で抜いたテールのカプラーに接続する。逆側も同様に。

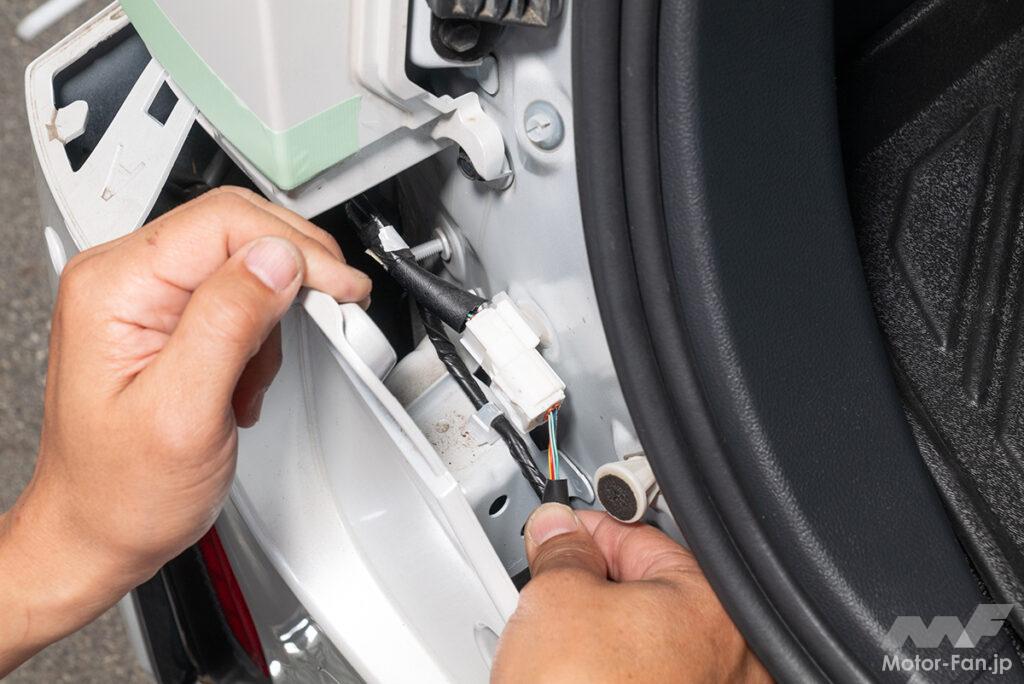

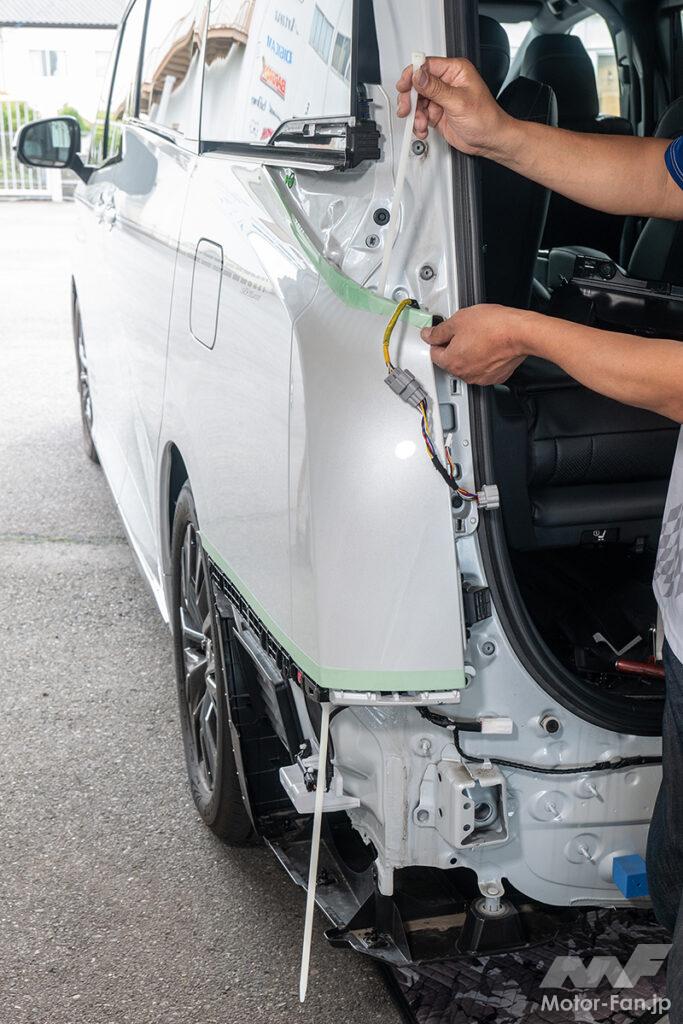

（14）リアバンパーを仮の状態で車体へ戻し、配線通しを使い左右のリフレクターの配線を引き上げる。

（15）引き上げた配線を製品ハーネスのコネクタに繋ぐ。テールと製品カプラーを接続してテールレンズを仮付けで戻す。

（16）リフレクターの点灯確認を行い問題がなければ、テールとリアバンパーを完全に戻して取り付けは完了。

【使った工具】・プラスドライバー　・電動ドリル・配線通し・養生テープ　・10㎜レンチ　・内張りはがし
