「50代おじさん、これでスマホスピーカーから卒業！」ジムニーシエラにディスプレイオーディオ導入完了【後編】
これまで中古車をベースにローダウンカスタムを楽しんできた50代おじさんのドレナビ編集部員が、ひょんなことから新車のジムニーシエラ（JB74W／5型）を購入。だからといってカスタム熱は冷めることなく、当然のようにシエラもイジる気満々。初のリフトアップ仕様にあーだこーだと妄想が止まりません。“人生初の新車”を、ときにD.I.Yで、ときにプロの手腕を頼ってどうイジっていくのか!? オーナー目線のカスタム物語を不定期連載でお届けします！
いよいよディスプレイオーディオ本体を取り付けます！
ドレナビをご覧のみなさん、こんにちは。編集部やまぐちです。前回、バックカメラをリアバンパーの純正カメラ位置に取り付けました。今回は、その続きで、バックカメラを接続しつつ、ディスプレイオーディオ本体を取り付けていきます。これでやっとスマホのスピーカーから音楽を流してドライブするのからおさらばできると思うと気合いも入ります。
前回も書きましたが、やまぐちがメインユニットとして選んだのは、カロッツェリア・DMH-SF900（ディスプレイオーディオ）。以前は楽ナビやサイバーナビを使っていたりと根っからのカロッツェリアユーザーですが、スマホナビが進化（？）してきた流れに乗って、もう1台所有しているクルマでCD/DVDが使えるディスプレイオーディオ、FH-8500DVSを導入。毎日クルマに乗るわけでもないし、自分の使い方だと不足はなかったので、いまはもっぱらディスプレイオーティオ派です。その流れで、大画面化とAndroid Autoのワイヤレス接続を叶えてくれるということで、DMH-SF900を選びました。
さて、前回、リアバンパー外しから始まり、クオーターパネルやスカッフプレートの内側にカメラの配線を通してきたわけですが、ここからいよいよディスプレイオーディオの取り付けになります。

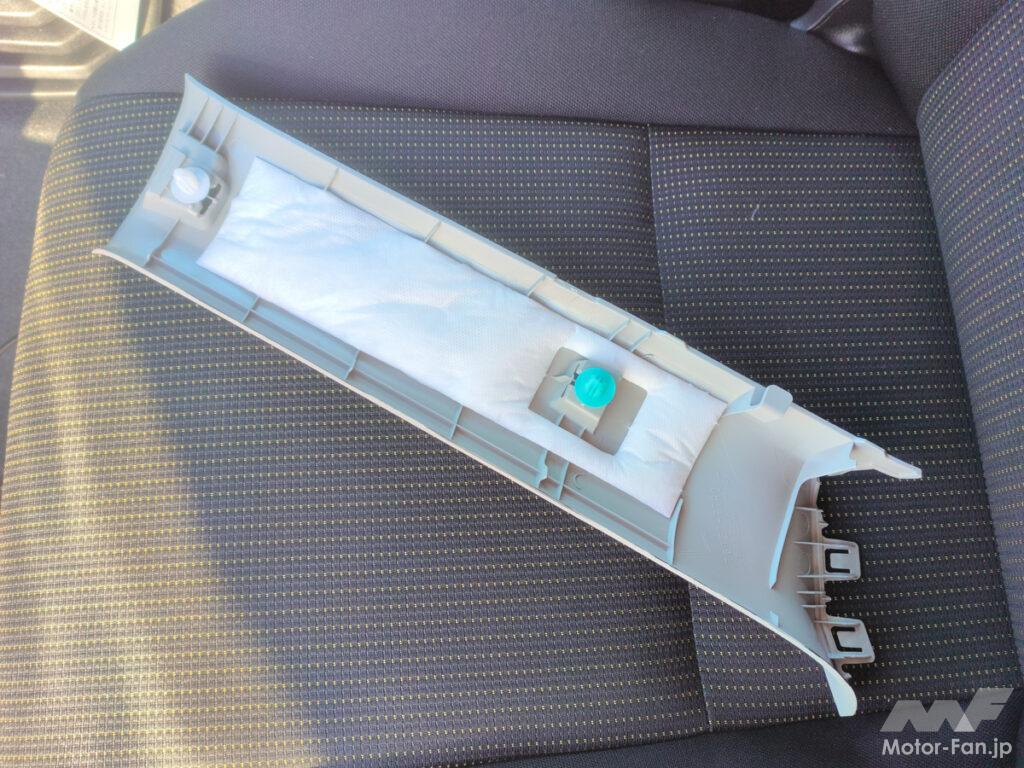

工程としては、ナビなどが収まる部分にあるパネルを取り外して、DMH-SF900を取り付けるという感じになりますが、マイクやGPS、そして当然バックカメラなどの配線を接続しなければならないので、メーターやグローブボックス、ピラーパネルなどとバラす範囲は意外とおおがかり。とはいえ、どれもそこまで大変な部分はないので、D.I.Yは十分可能だと思います。いや、正直、ディスプレイオーディオなので、GPSが付属していたのは想像の範囲外でした。ピラーパネルもはずすとなると、もはや取り付け工程としてはほぼカーナビに近いかもです。
ちなみに、クルマを買ったばかりのときは、オーディオや電装系の仕様が固まるまで、HDMIを接続したり、オーディオ裏から電源を取ったりするケースも考えられます。そのため、メインユニット部分のパネルやグローブボックスの外し方は覚えておいて損はしないと思います。
作業時間としては、ディスプレイオーディオだけなら2〜3時間、バックカメラも含めて一気に取り付けるのであれば半日くらいが目安になると思います。午前中にバックカメラ、午後からディスプレイオーディオくらいの感じで取り組むのがいいかもしれません。
次回は、D.I.Yはお休みして、カロッツェリア・DMH-SF900の使用感を中心にレポートしようと思っています。初の10.1型大画面ドライブ、楽しみです！
| 取り付けた商品 |
|---|

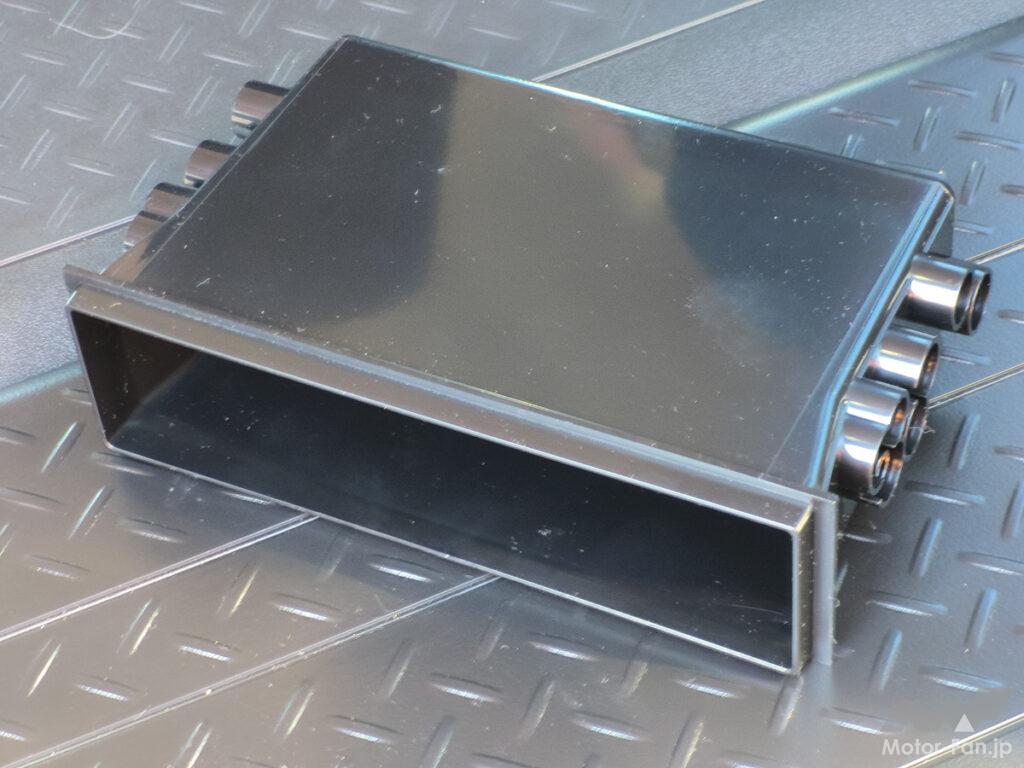

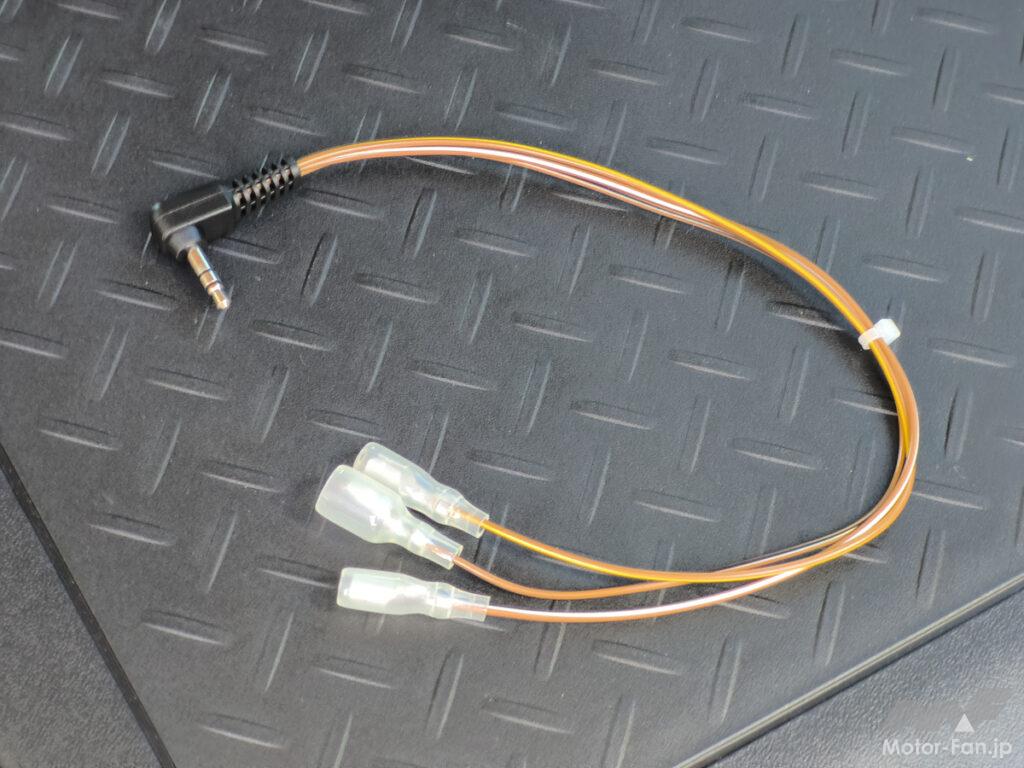

| カロッツェリア・DMH-SF900 カロッツェリア・KK-S81DE（取り付けキット） カロッツェリア・KJ-F101SC（ステアリングリモコンケーブル） カロッツェリア・AD-378（取り付けキット用ポケット） |
| 使用した道具 |
|---|
| プラスドライバー 精密ドライバー 内張りはがし 電工ペンチ 10mmソケットレンチ |
| 作業時間 |
|---|
| 2〜3時間程度 |
※作業はご自身の責任で細心の注意を払って行ってください。取り付け過程の事故や怪我、破損などについて、編集部は一切の責任を負いません。

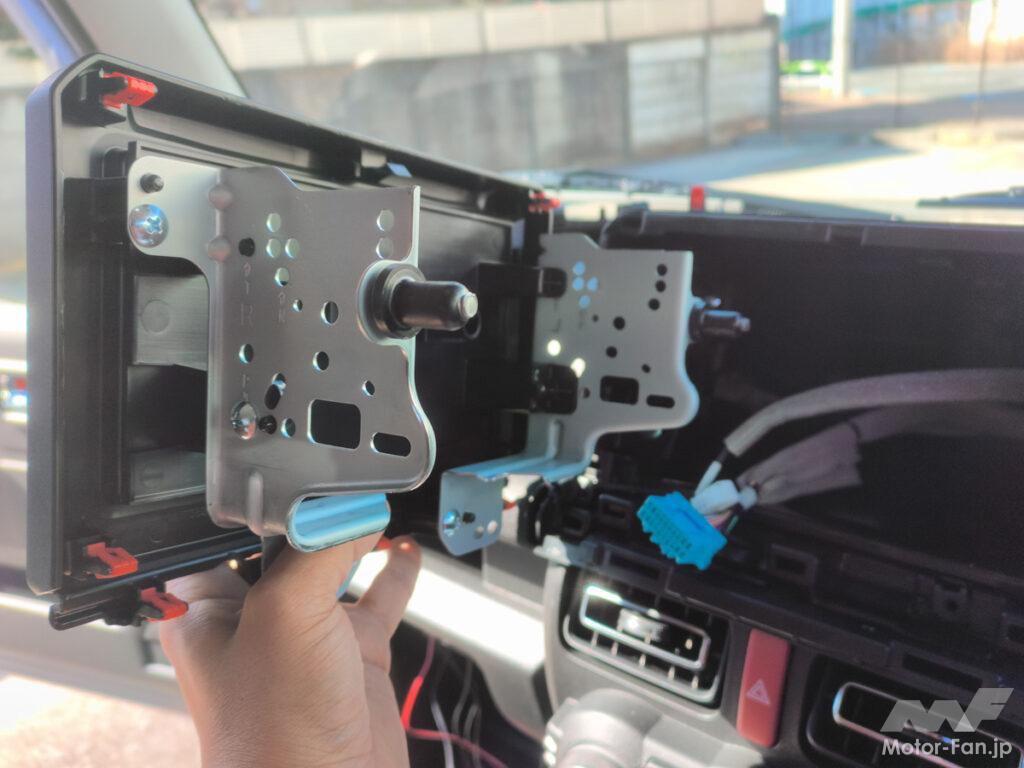

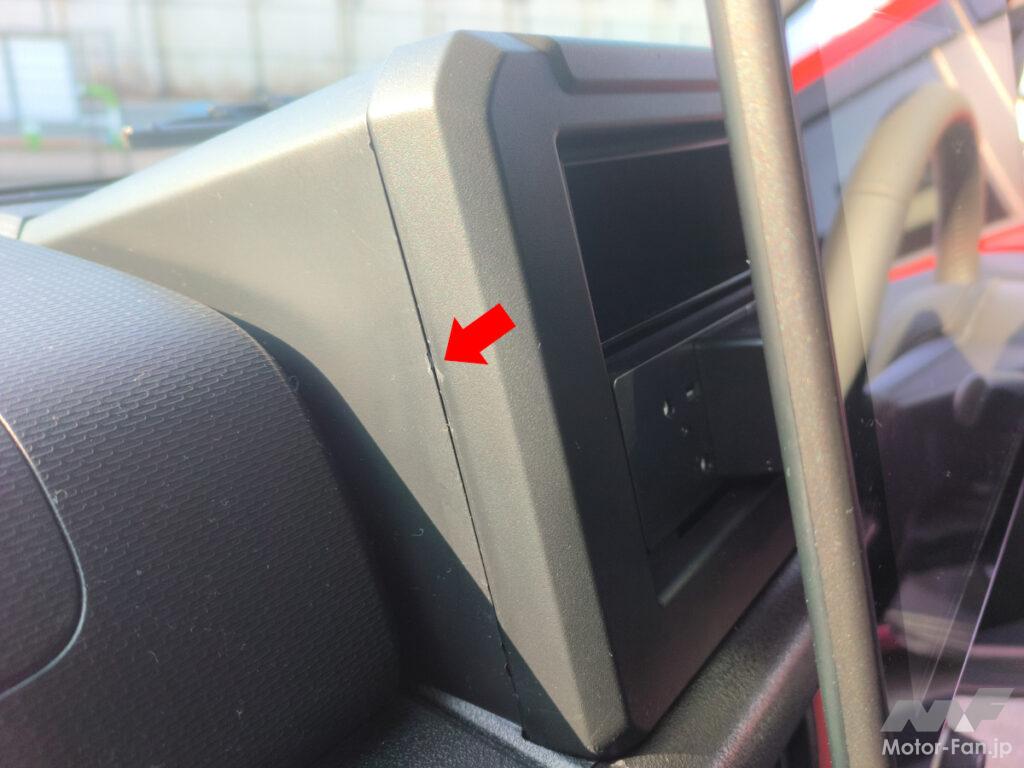

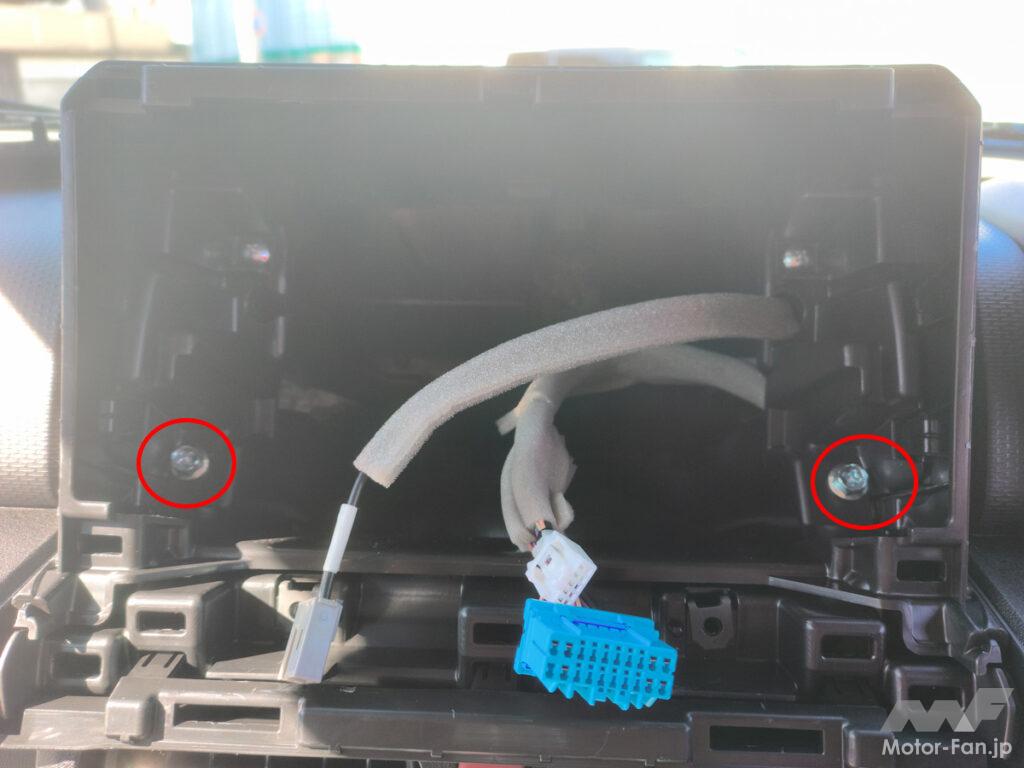

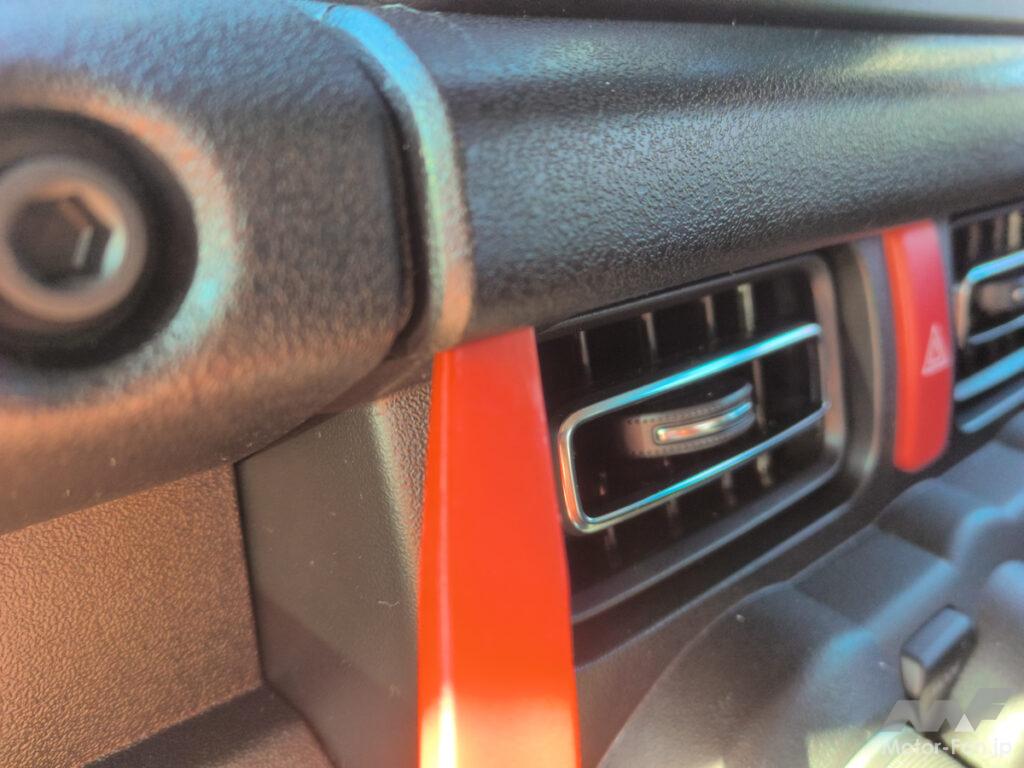

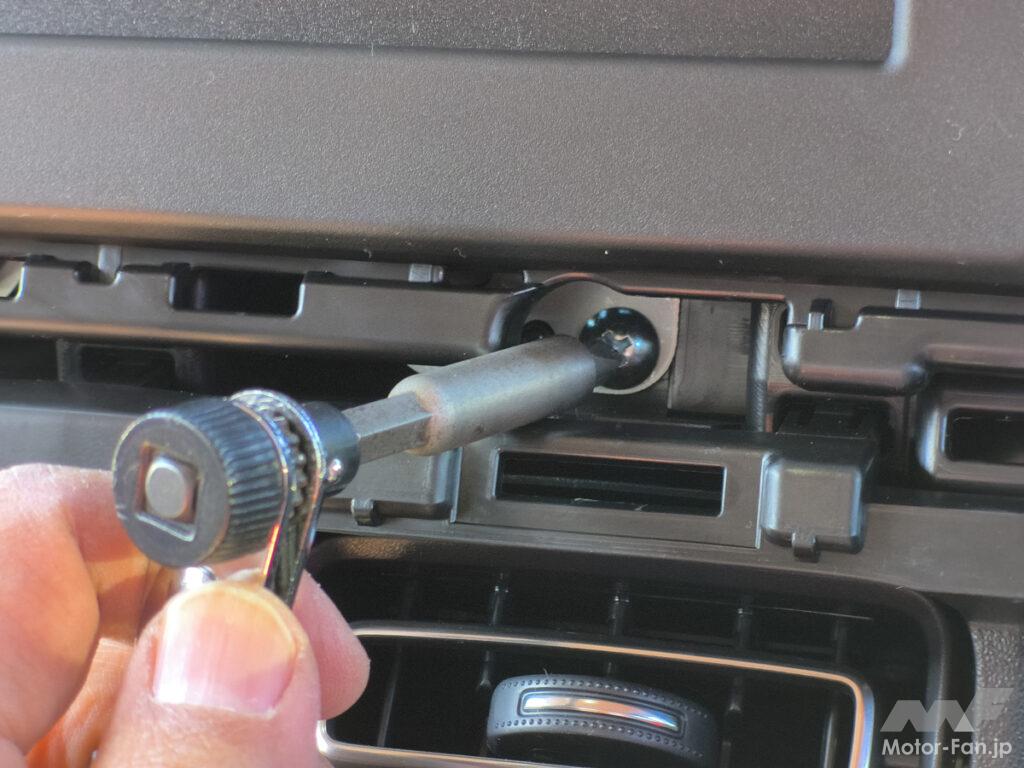

純正のオーディオパネル外しからスタート

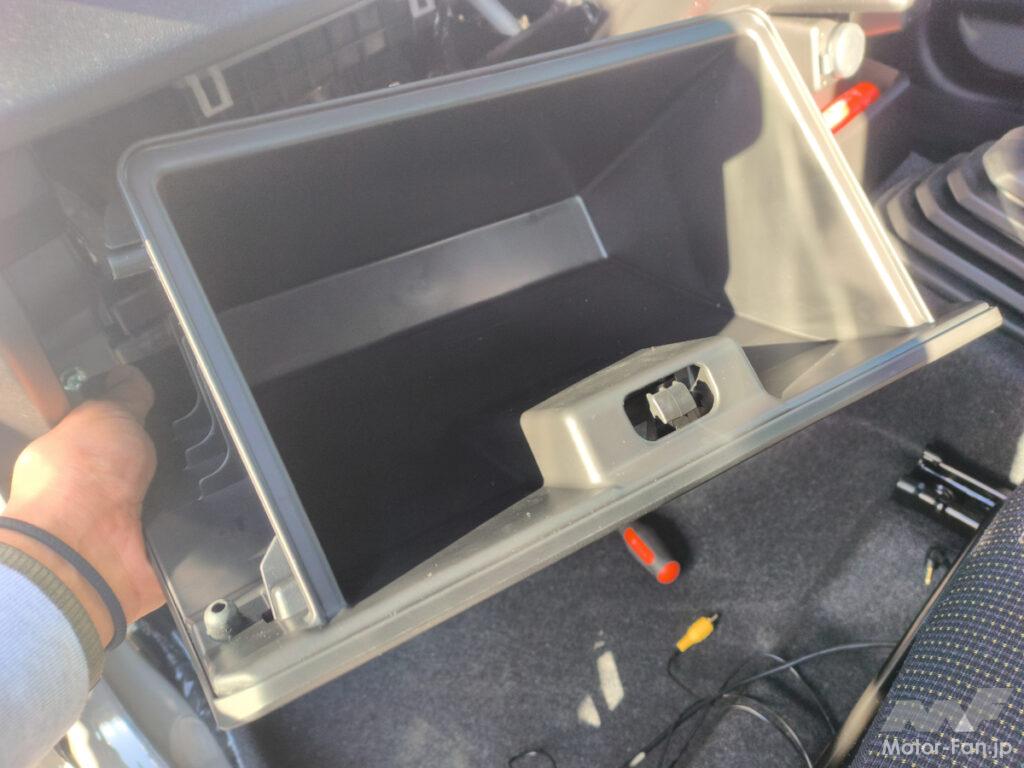

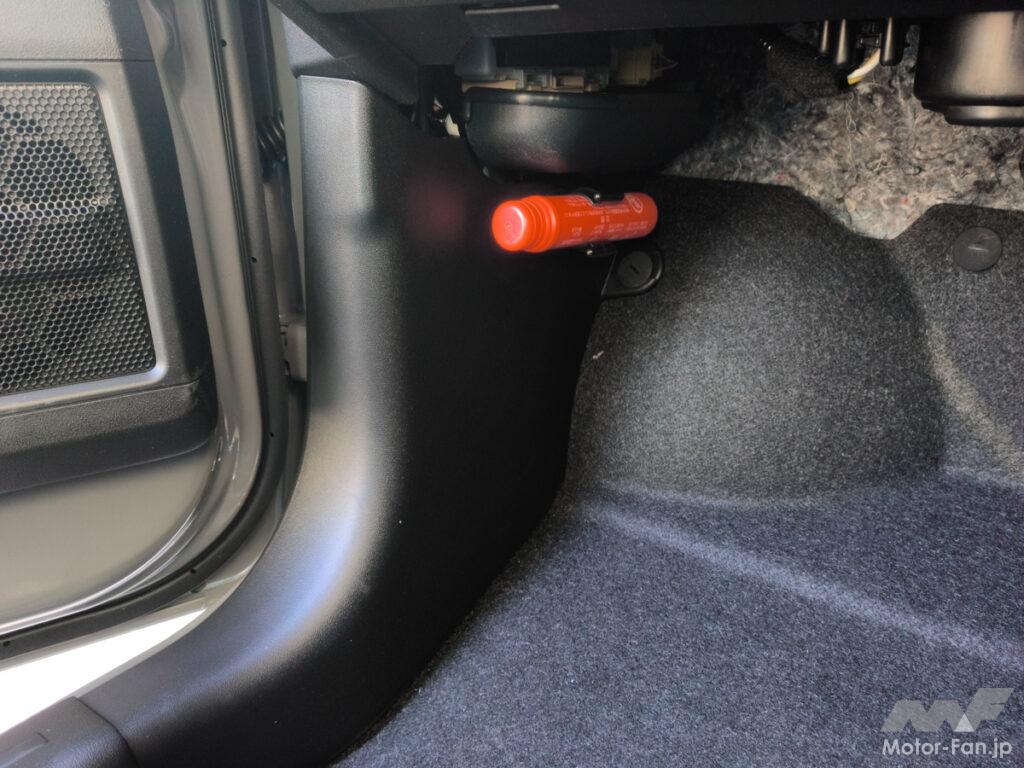

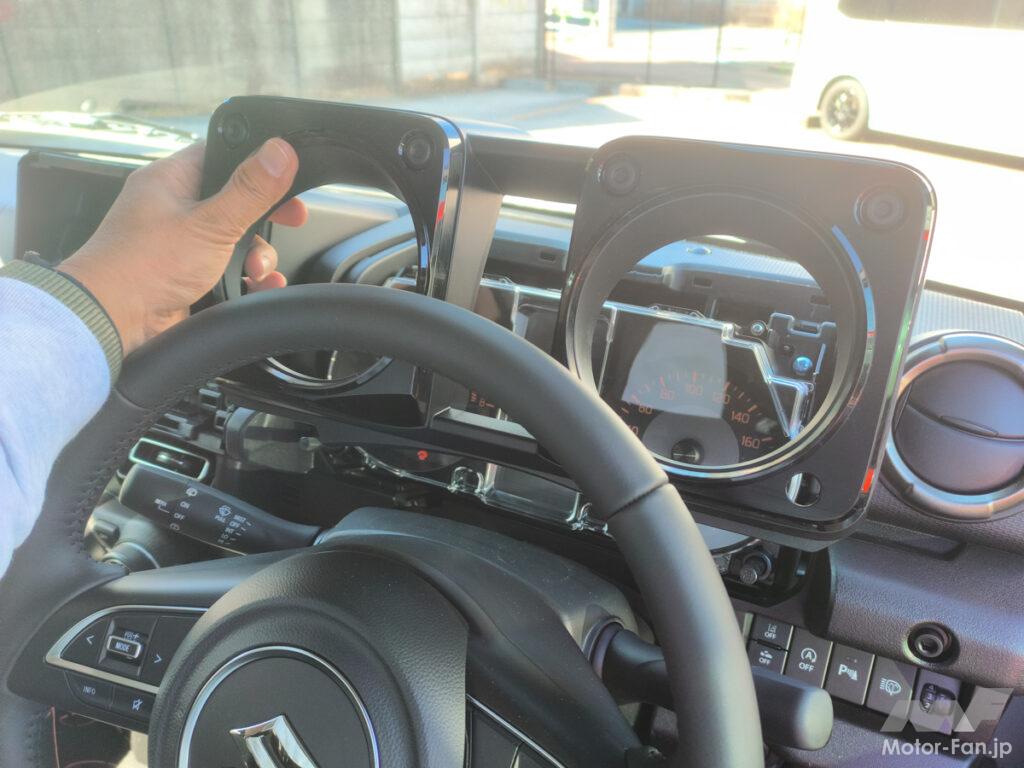

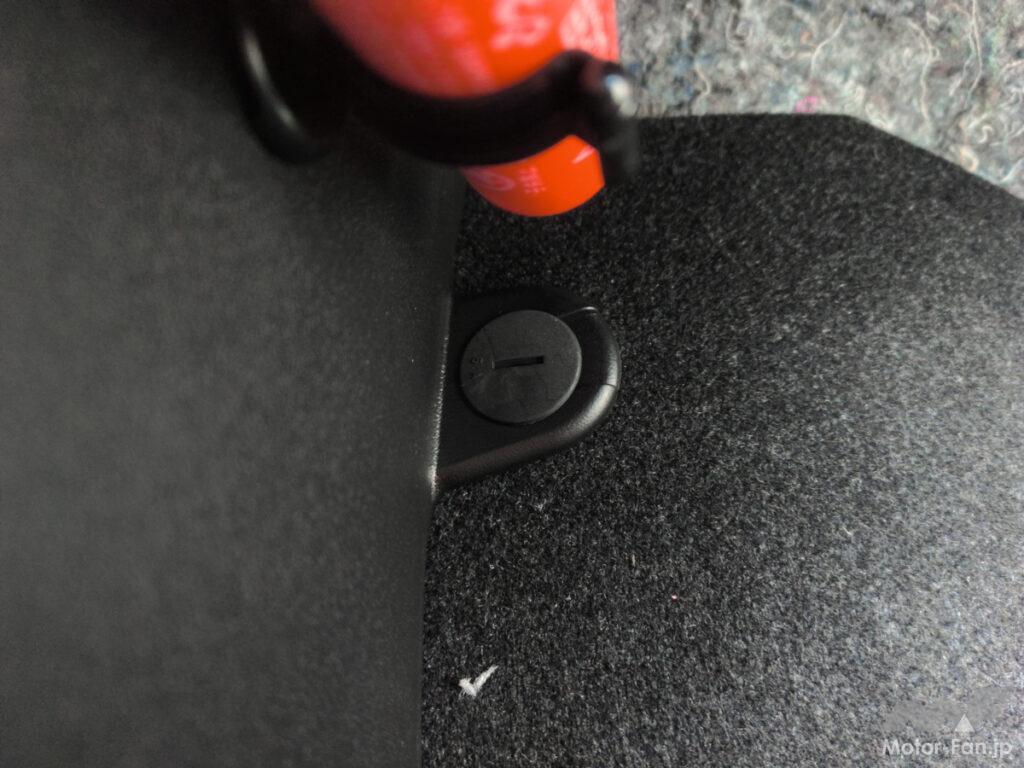

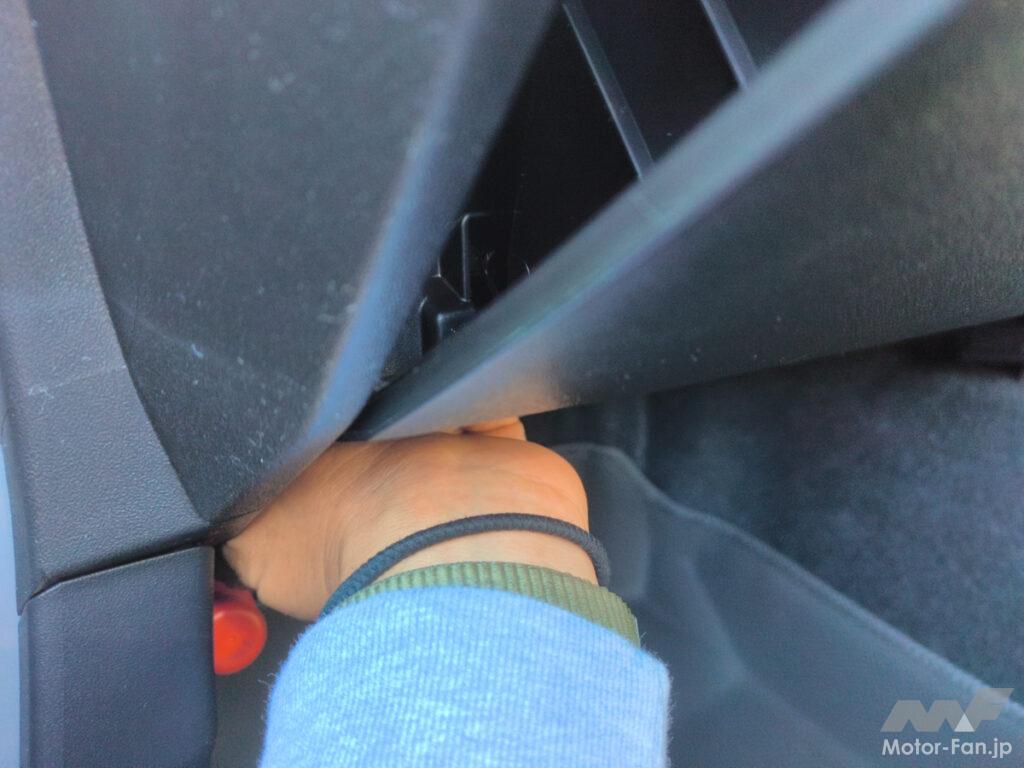

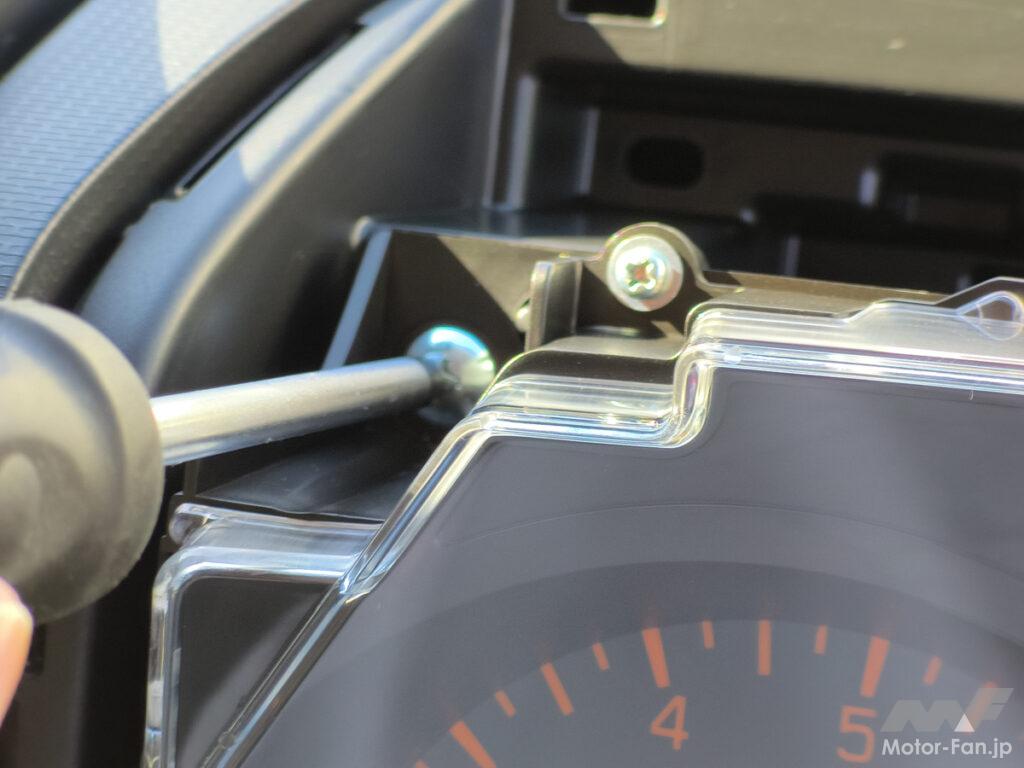

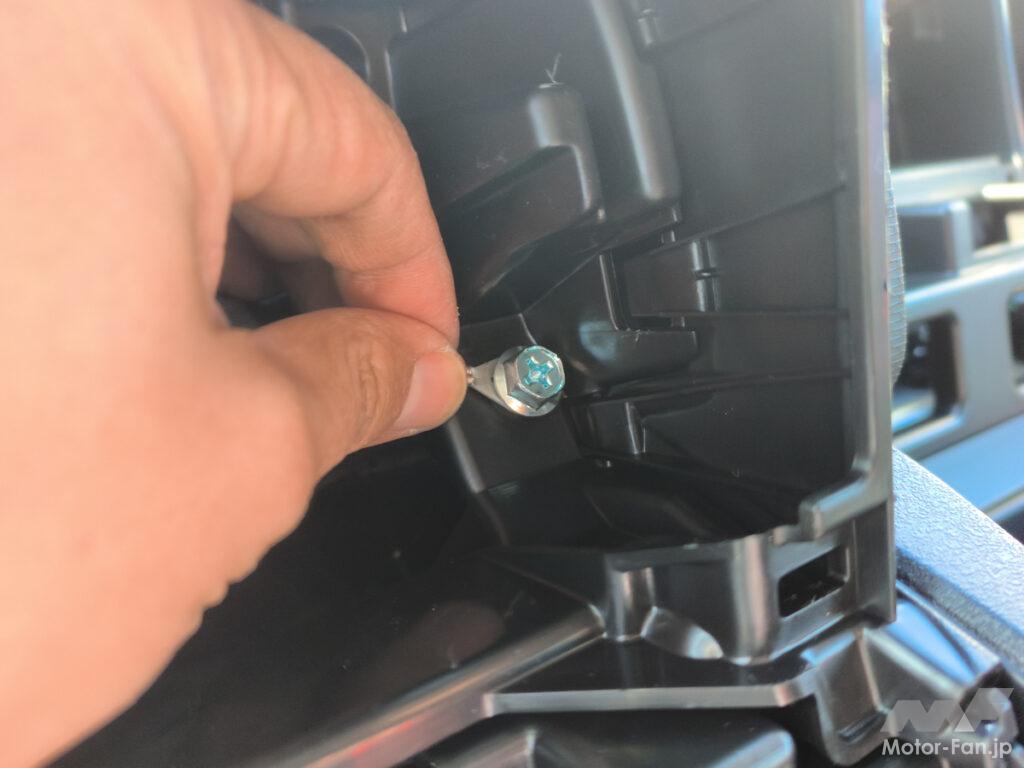

メーターやグローブボックスなどを取り外します

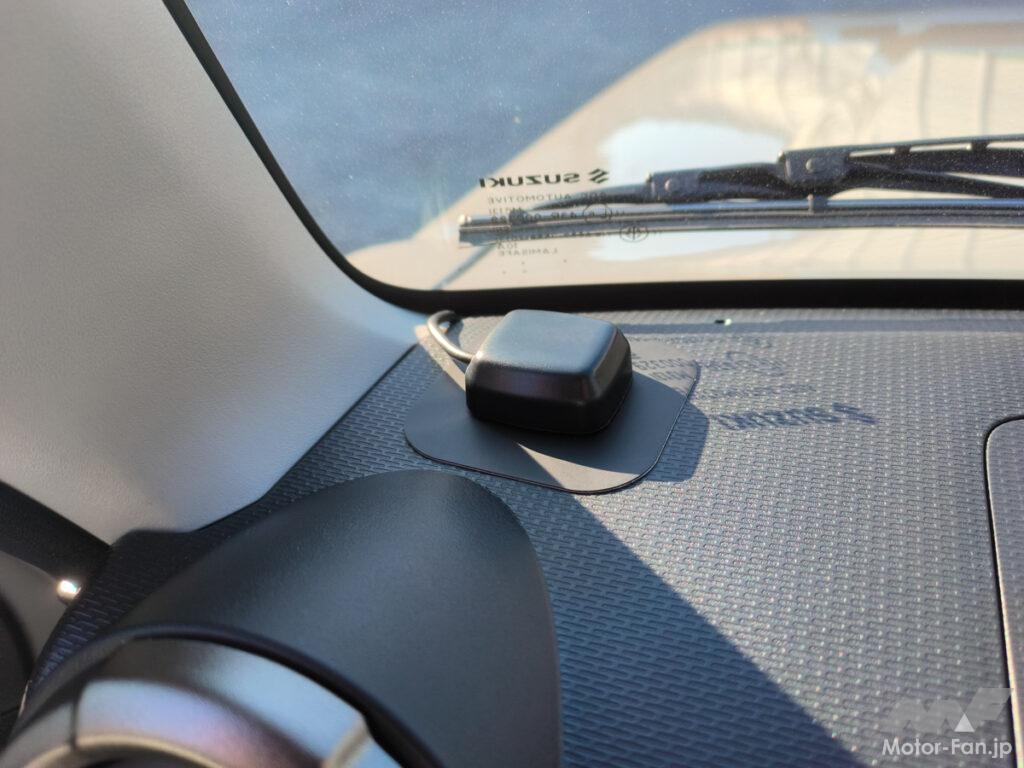

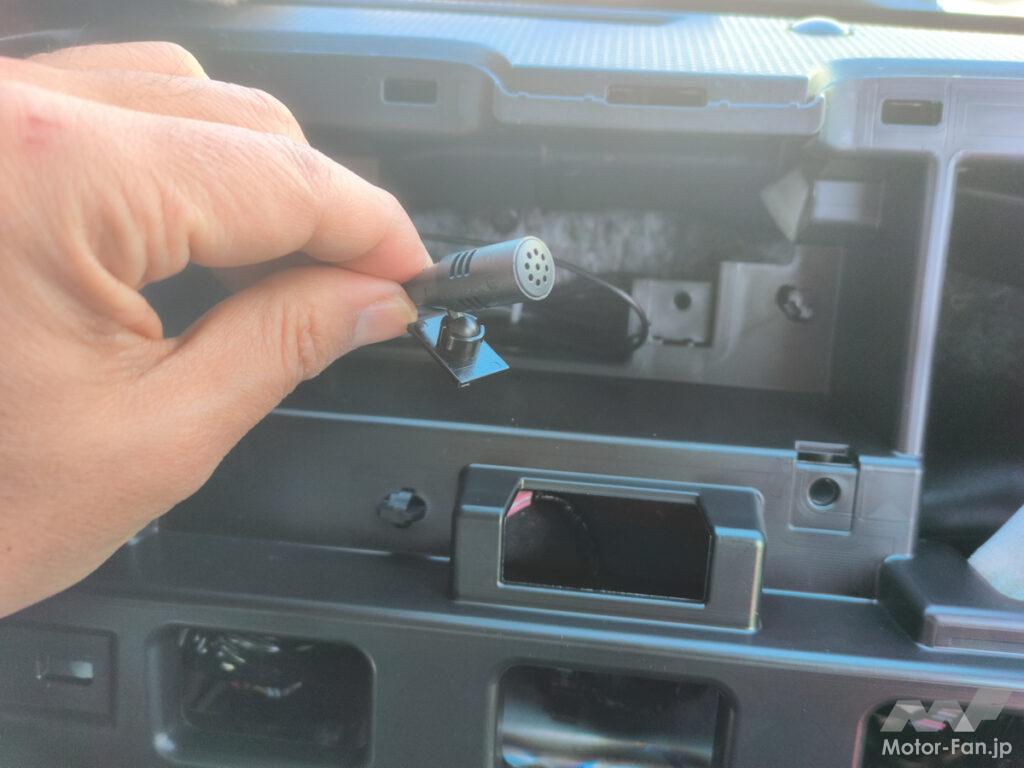

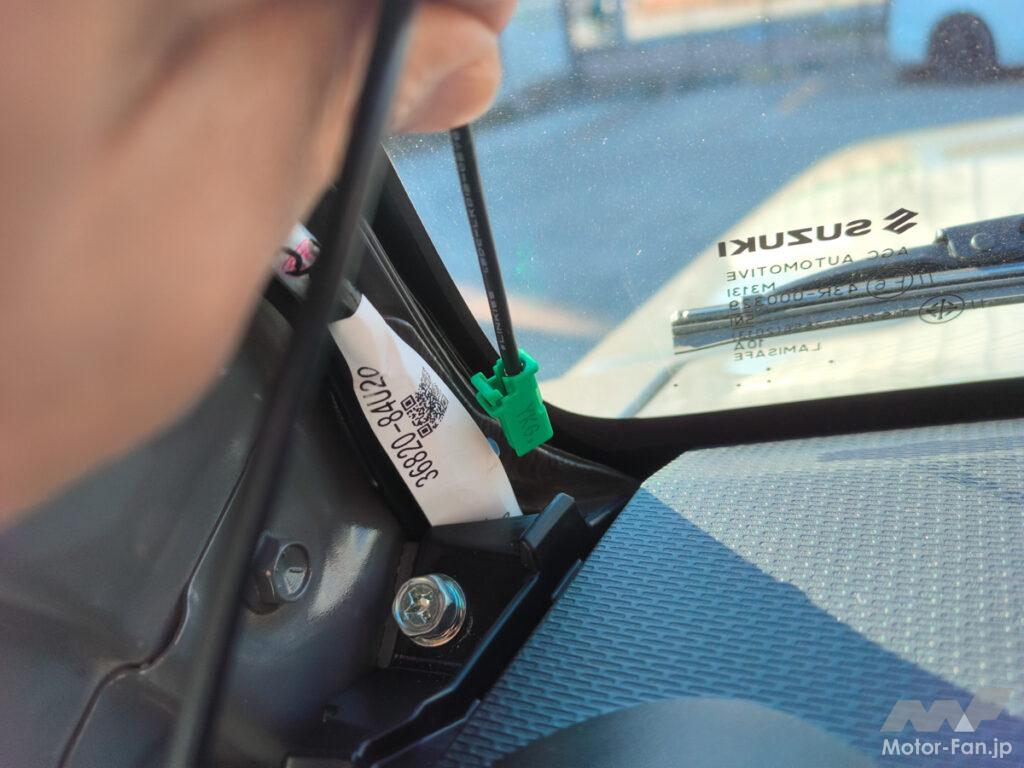

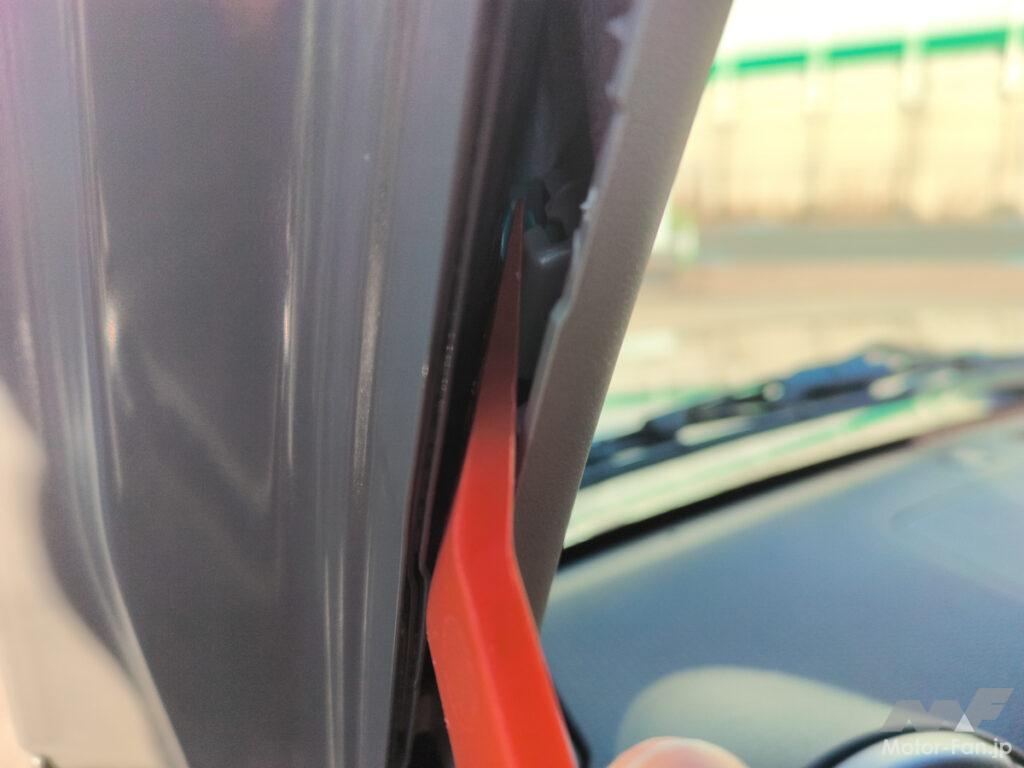

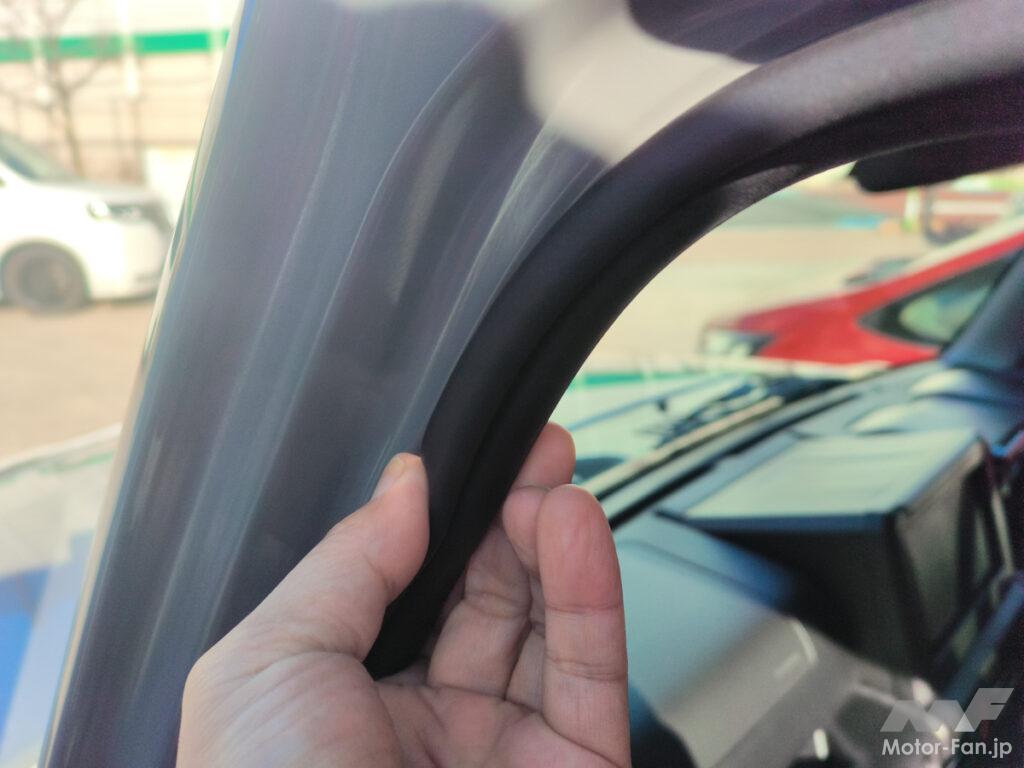

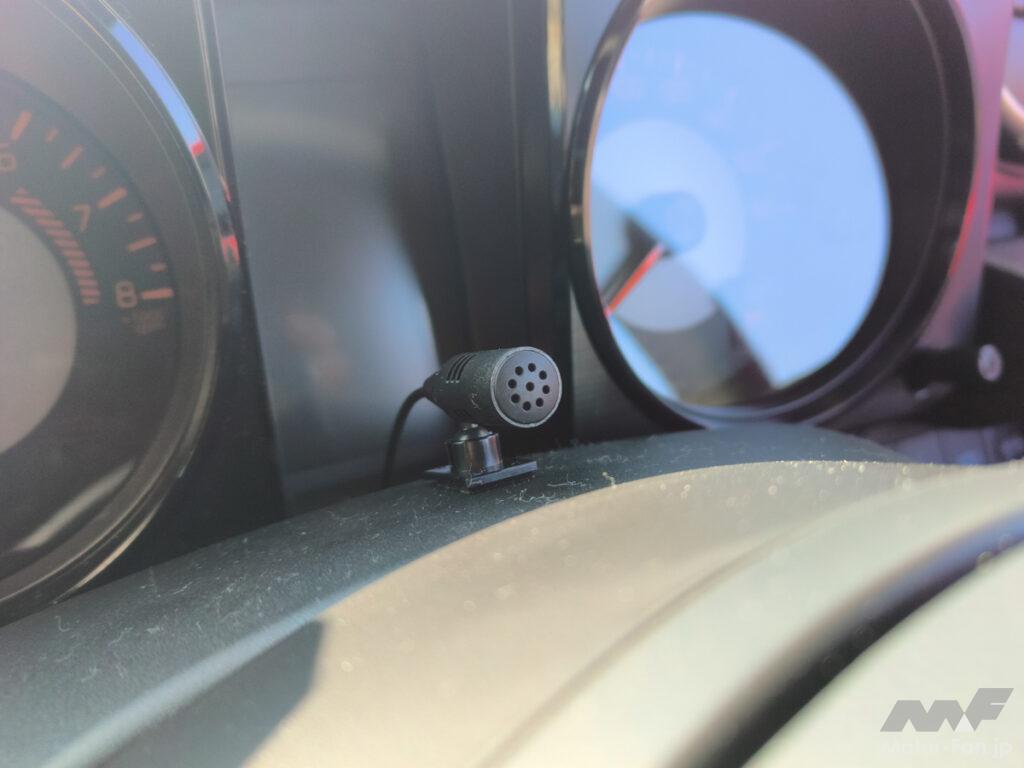

GPSアンテナやマイクを設置しましょう

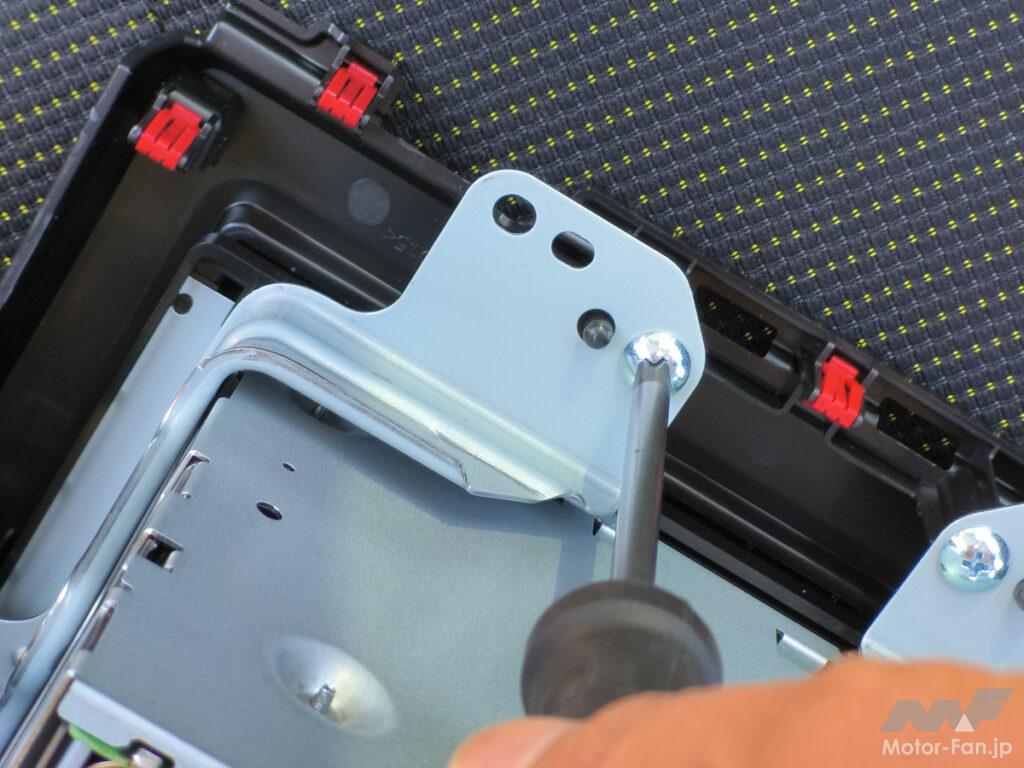

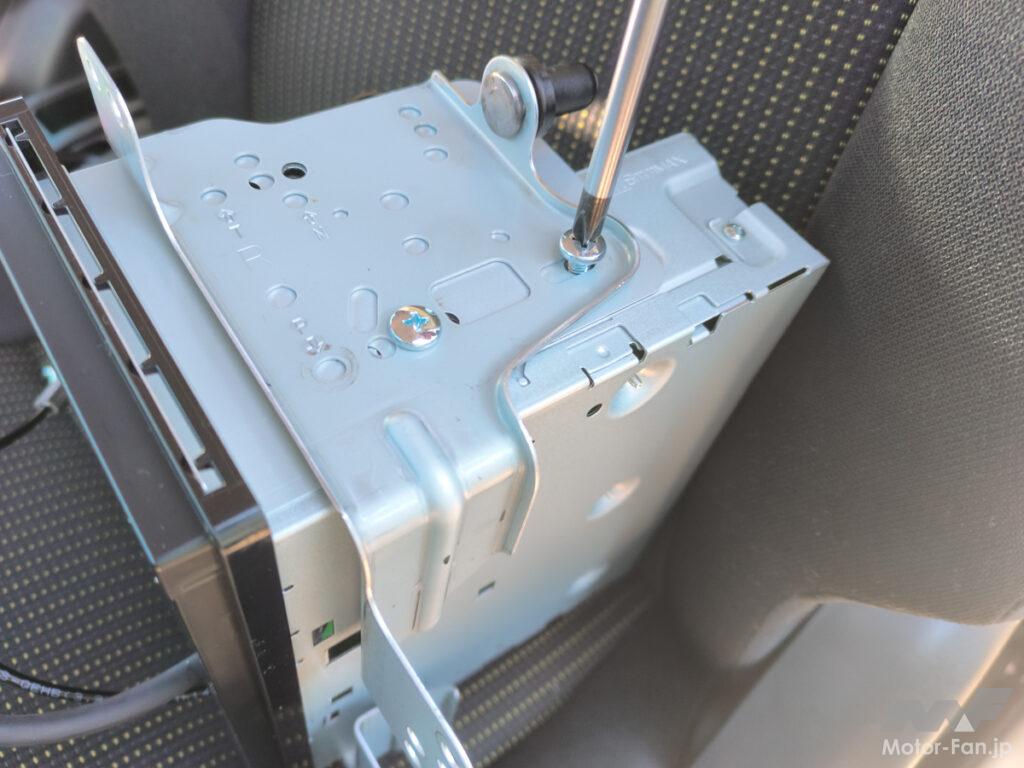

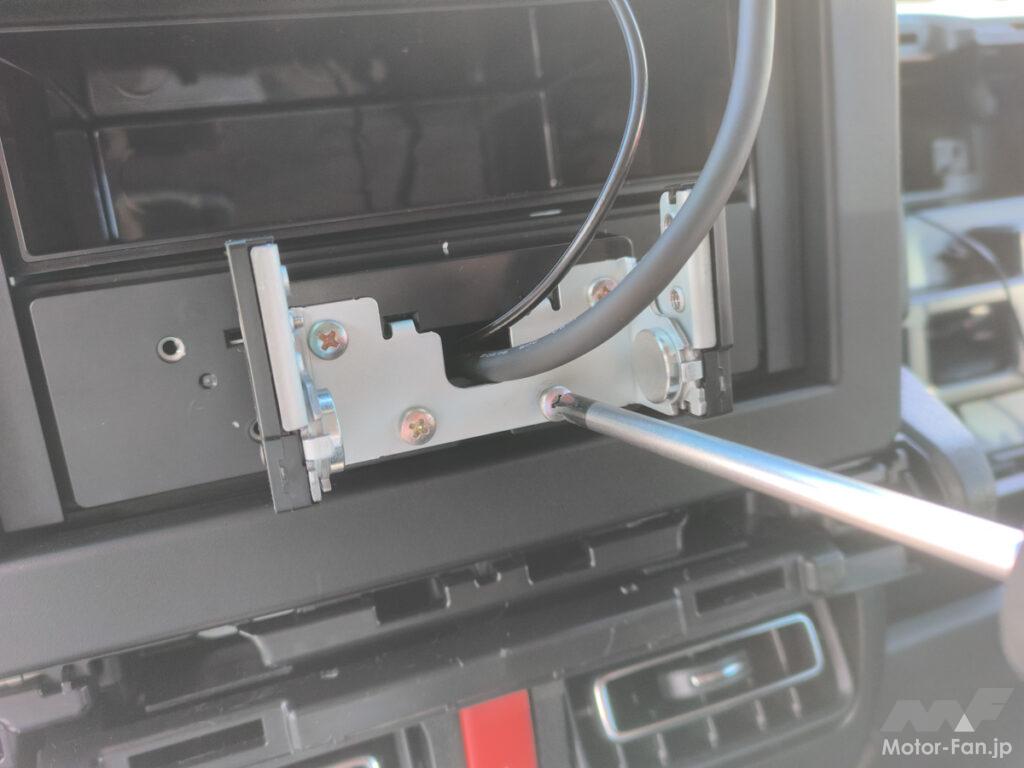

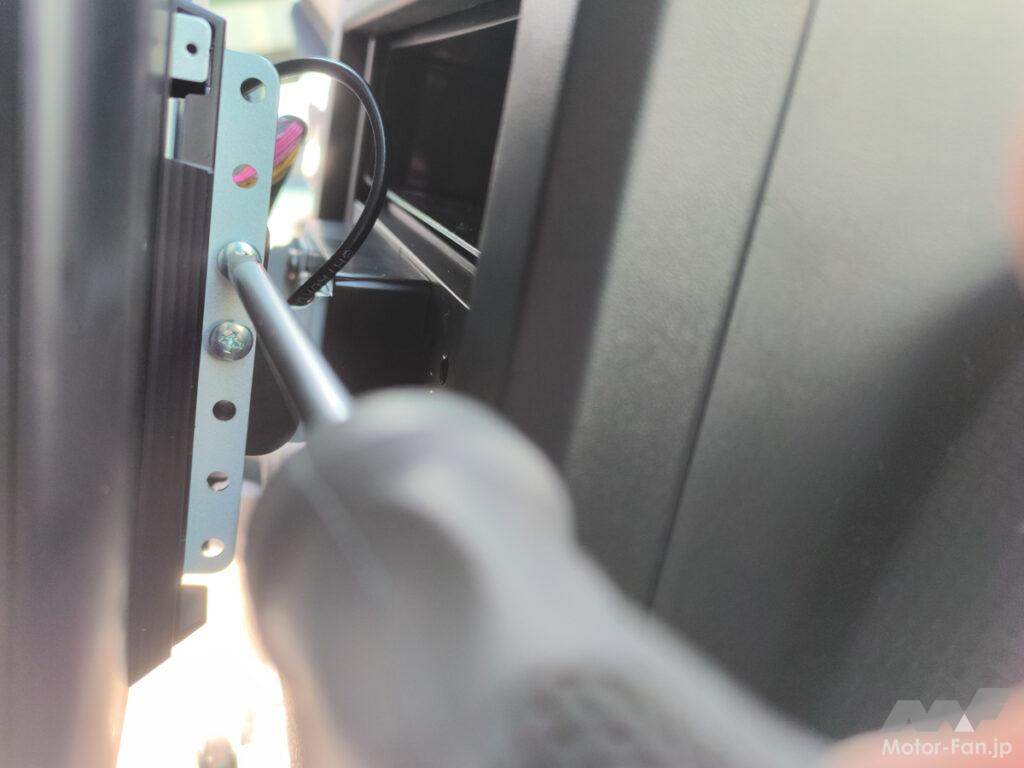

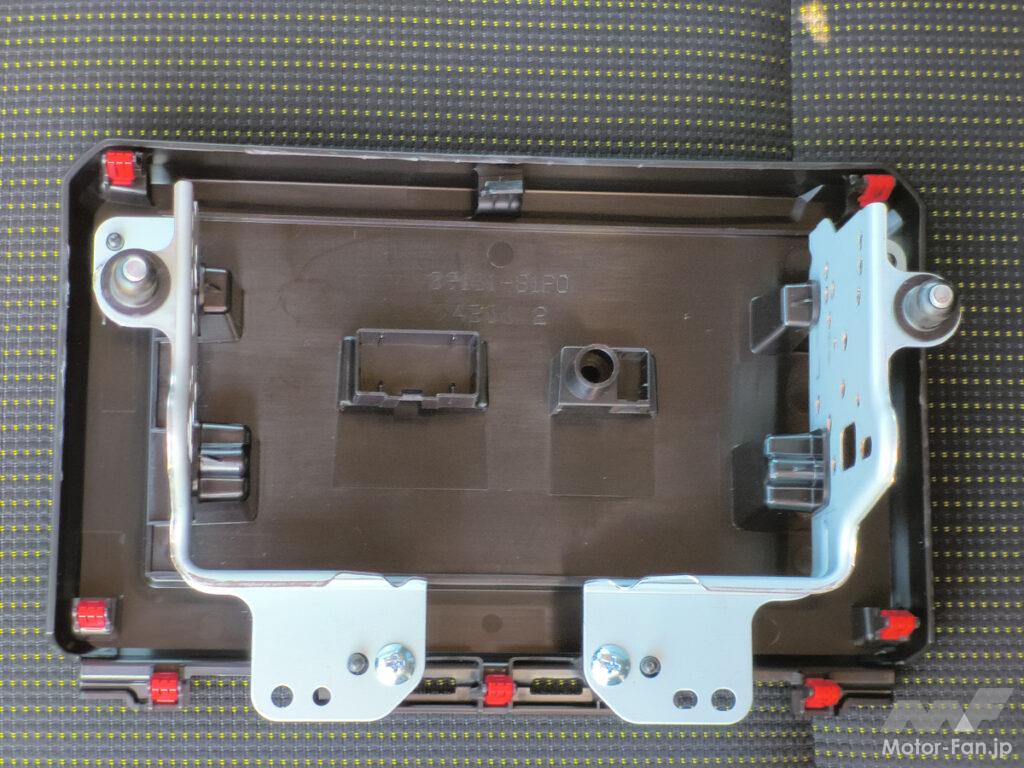

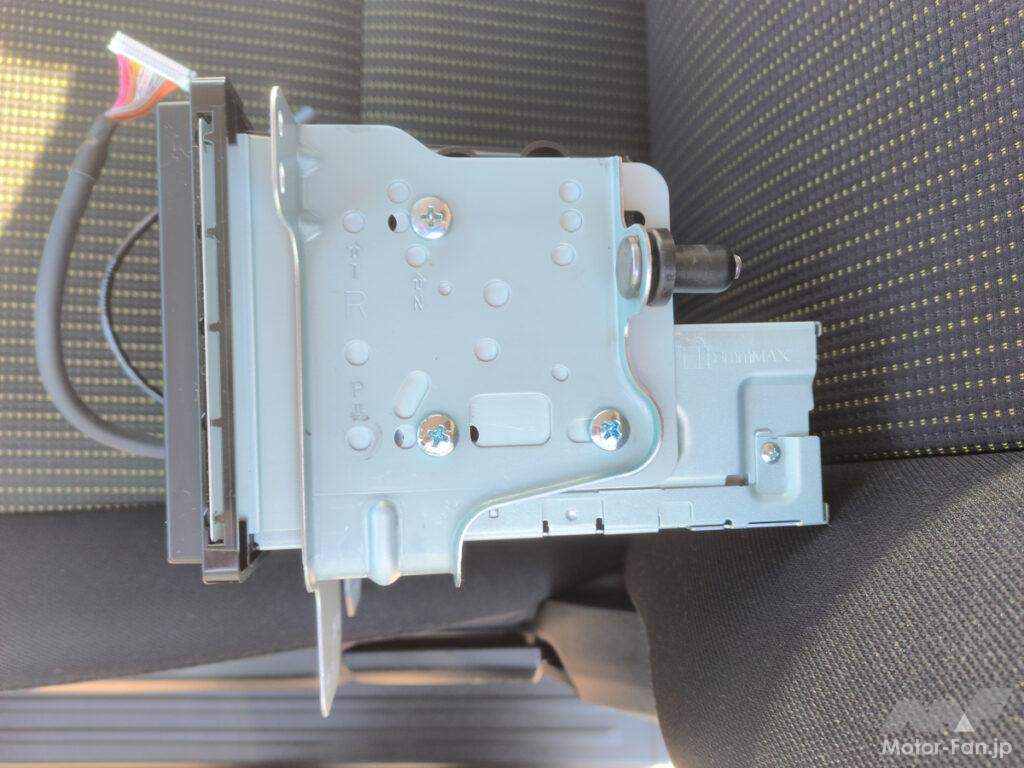

取り付けブラケットを組み立てていきます

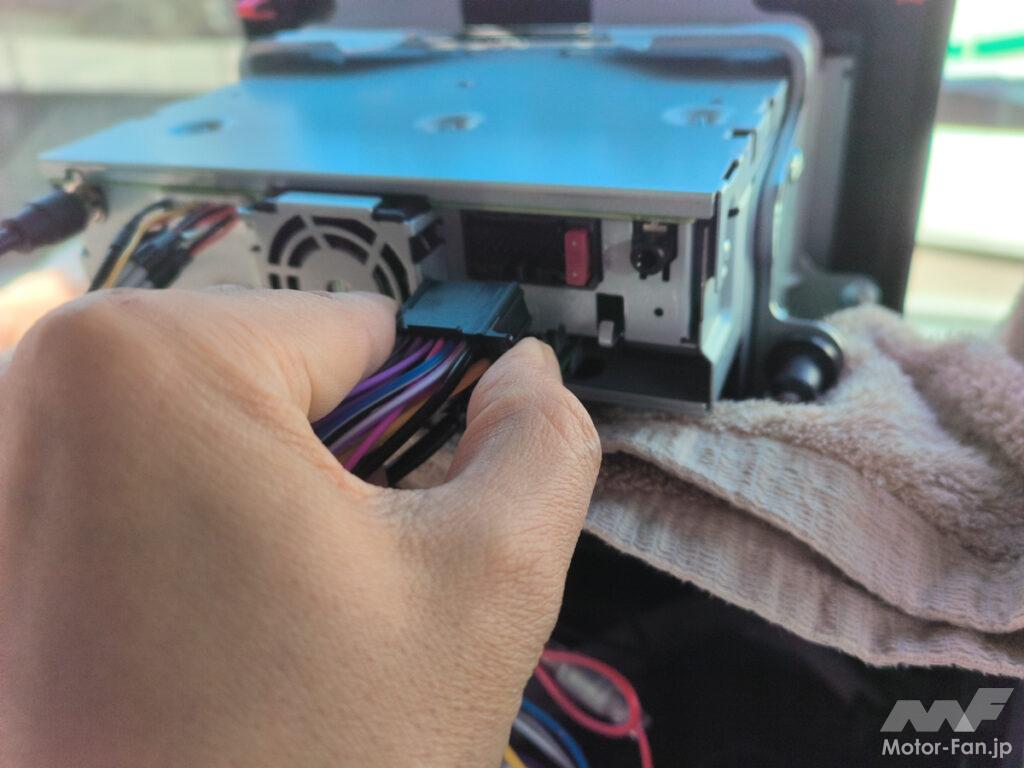

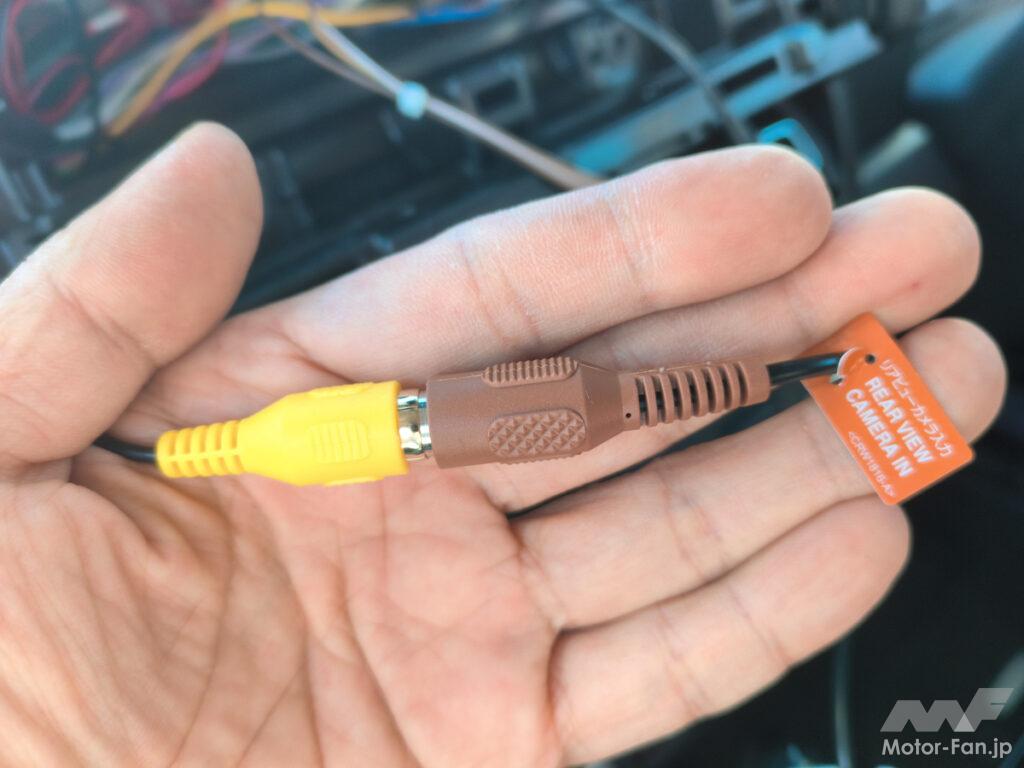

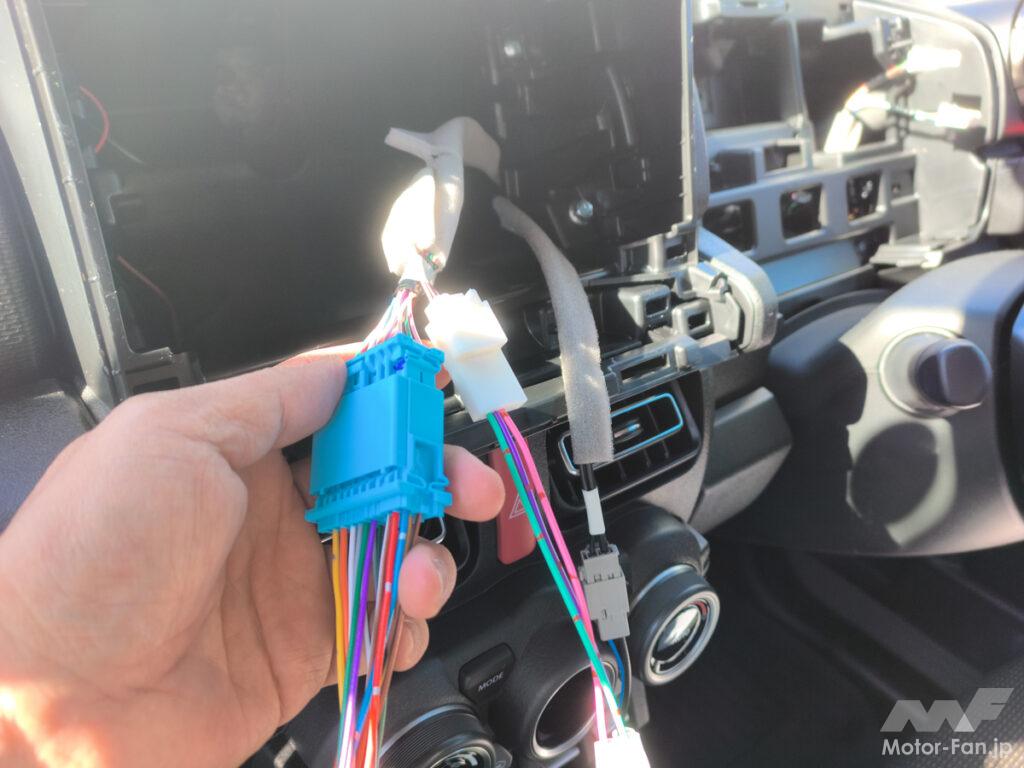

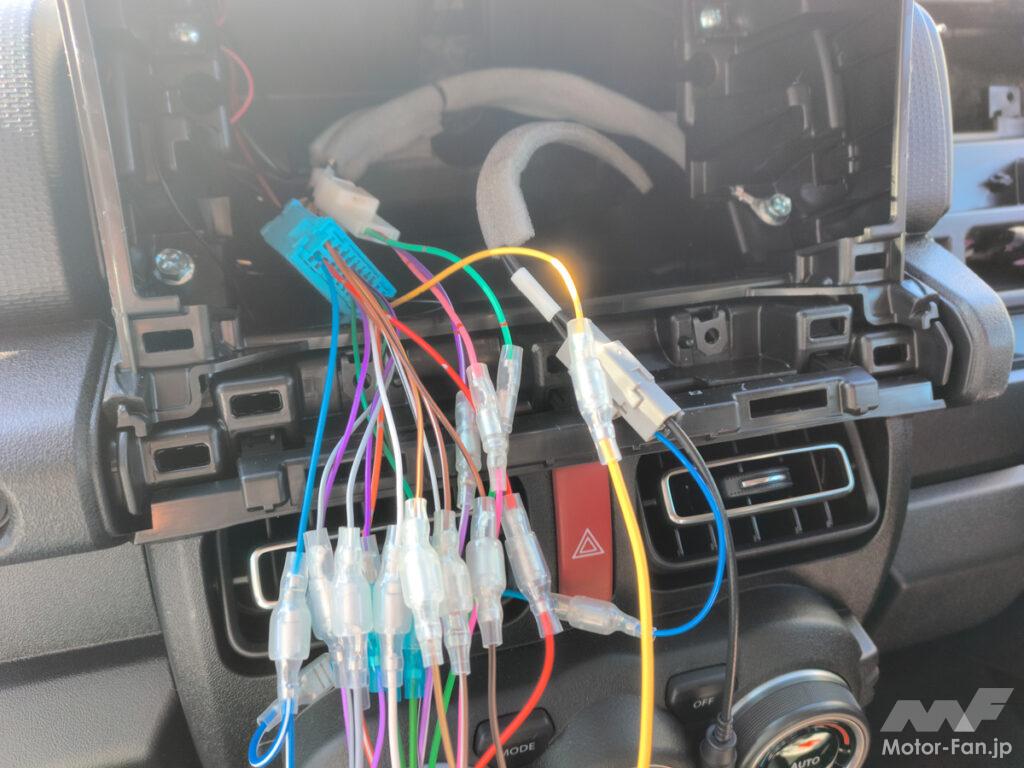

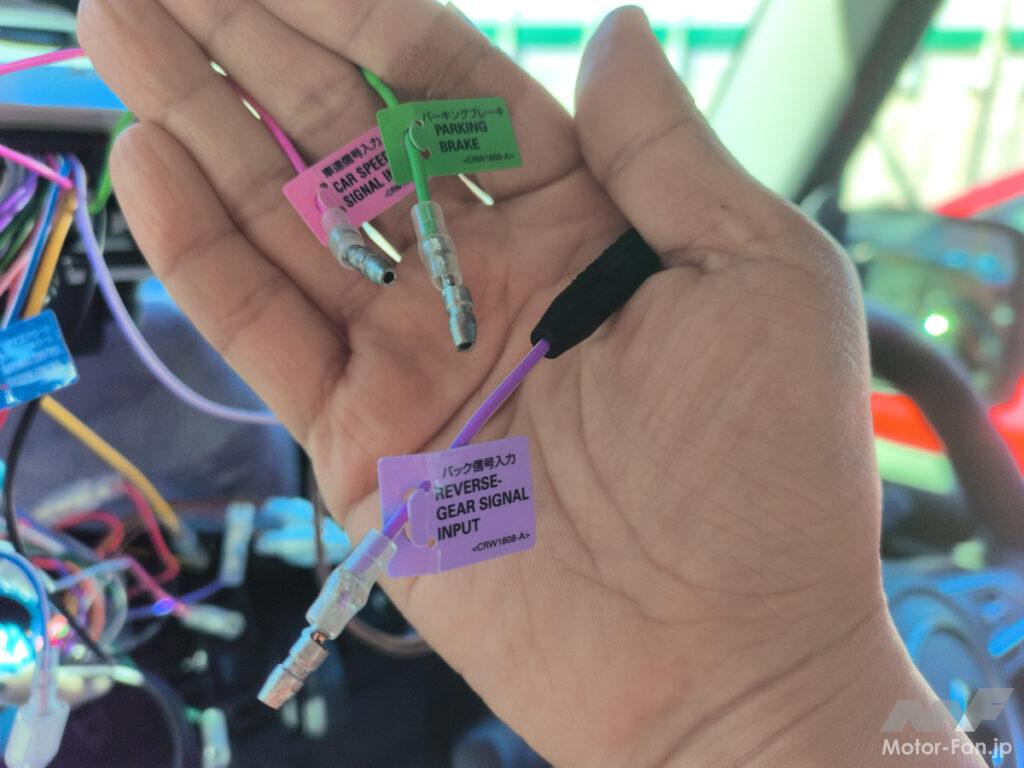

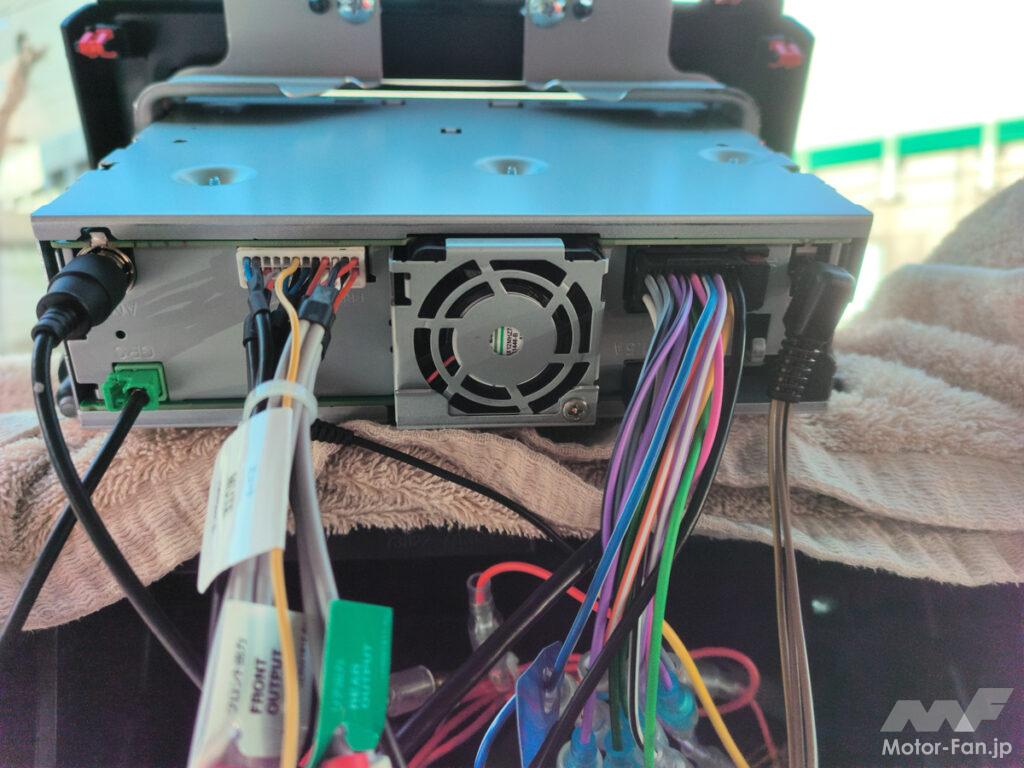

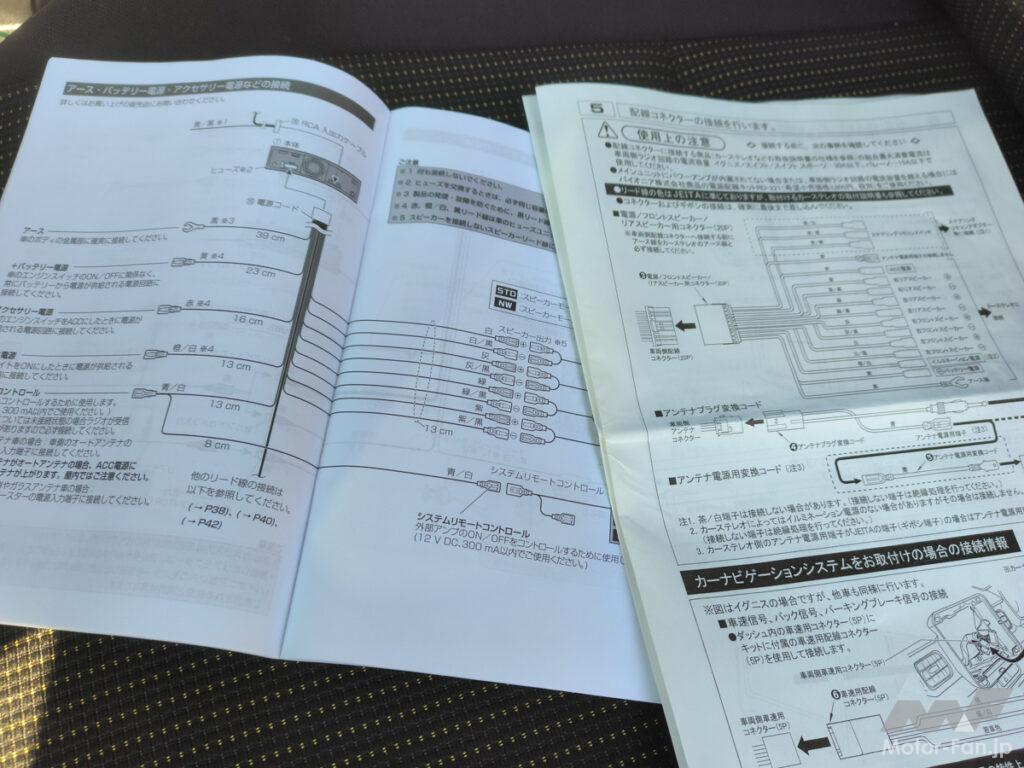

コネクター＆配線を接続していこう

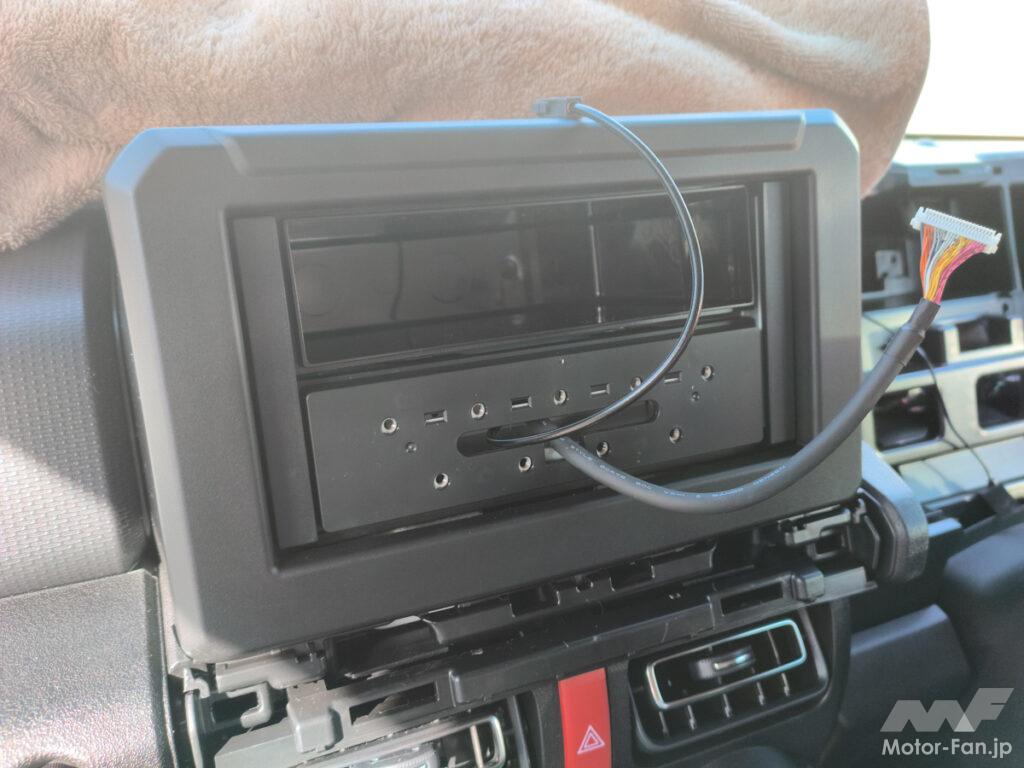

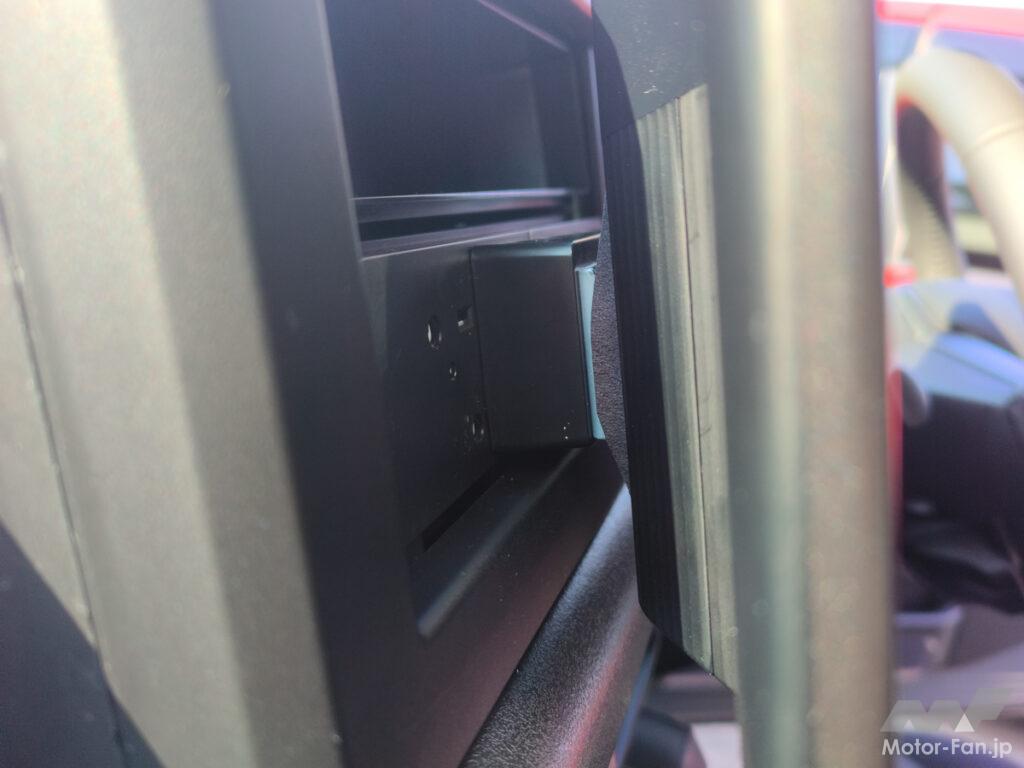

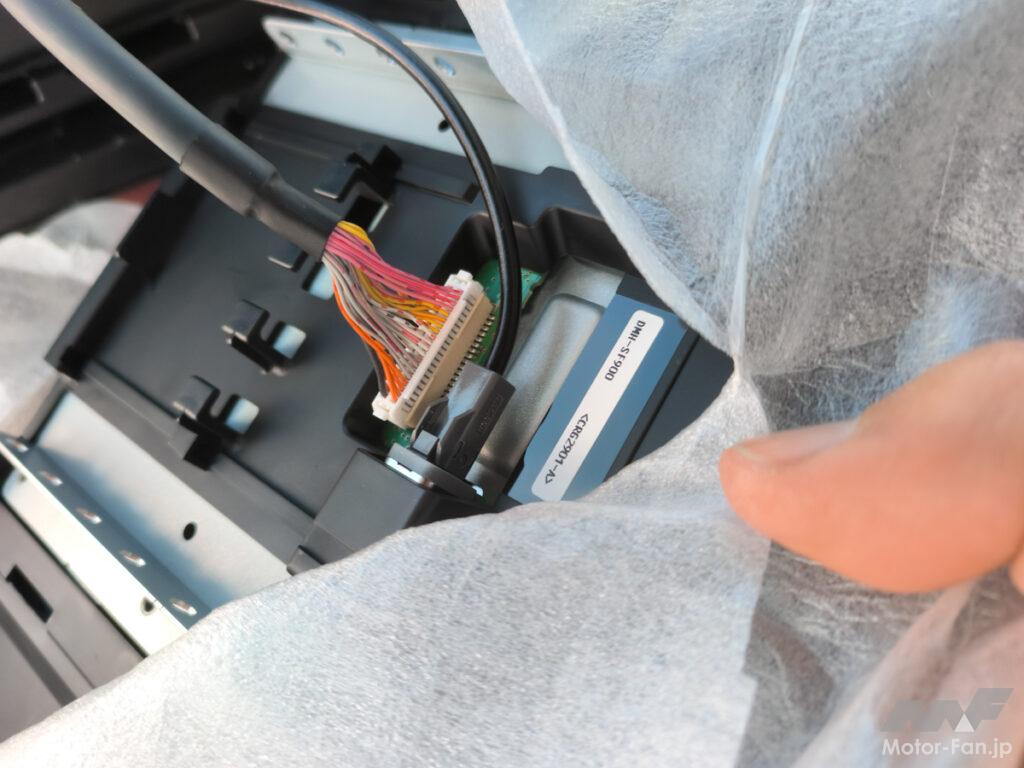

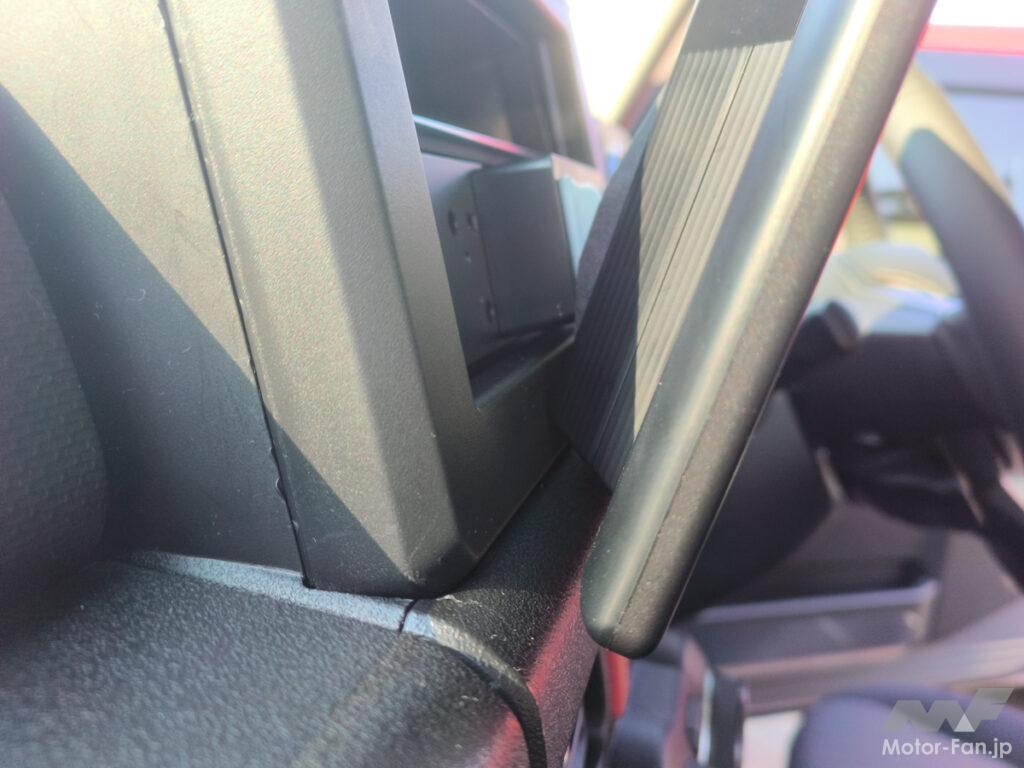

本体を取り付けてディスプレイを組み立てます

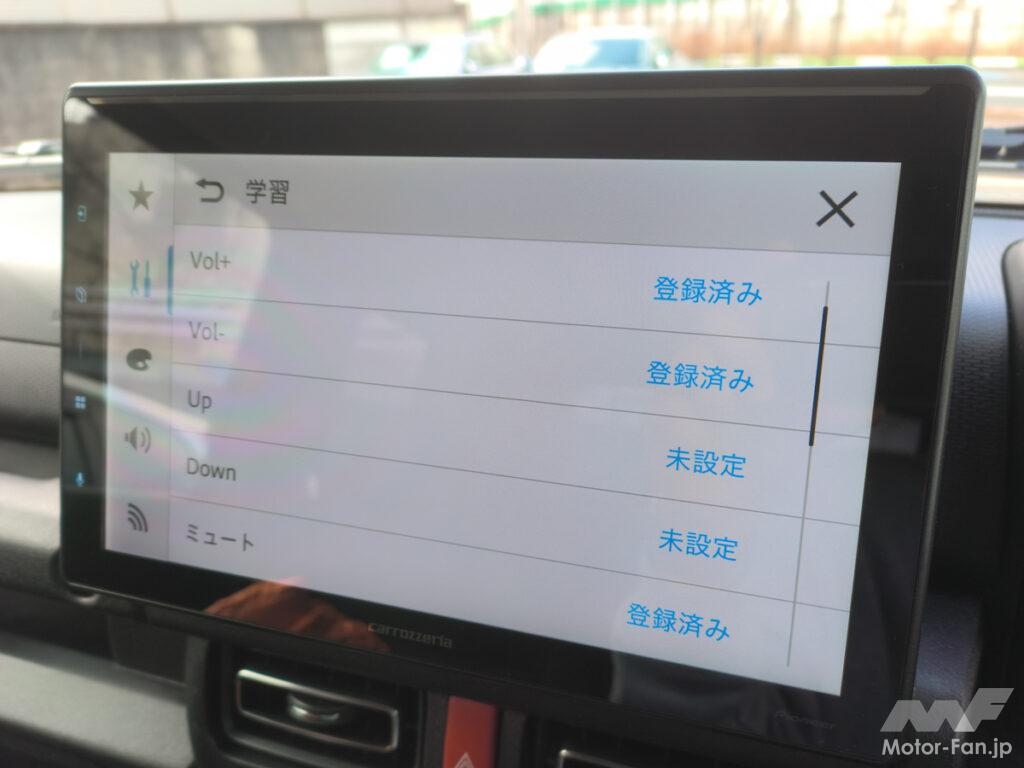

各種設定を済ませましょう
