【11】走行距離13800kmのエンジンはボロボロ？２ストスクーターにボアアップキットを組んでみた。｜楽しいアプリオ11

2021.08.08 10:05 2025.08.01 05:45 更新

by 山田俊輔

この記事の画像をもっと見る（全59枚）

今回のテーマはボアアップキットの組み込みです。JOGアプリオを68ccにボアアップしてエンジンパワーを高めるのが目的ですが、チャンバーやスポーツマフラーでとにかくパワー重視！……ではなく、純正タイプマフラー＆エアクリボックス付きの静かな大人仕様に仕上げます。

取材協力
●KN-YOKOHAMA （045-593-9402）

連載

MotorFan Bikes 1000kmガチ試乗

バイクの寿命は何kmか。整備や日常の使い方次第としか言えない、答えの出しづらい問いではあるが、２ストスクーターでも定期的なメンテナンスを行うことで3万km、5万km以上も走れている、という声も聞く話ではある。

私のJOGアプリオ（2001年式）の現在の走行距離は約13,800km。私の手元に来てから約半年で1000kmほど走ったことになる。

今回のボアアップに伴い、エンジンその他がどのような状態なのかも見ていくことに。

アプリオの場合、エンジンが車体に乗った状態でもシリンダーを着脱することはできなくはないが、エンジンを下ろしておいた方が作業の確実性は高く、作業スピードもほぼ同等。なので今回はエンジンを下ろすこととした。

エンジン分解・ダイジェスト解説

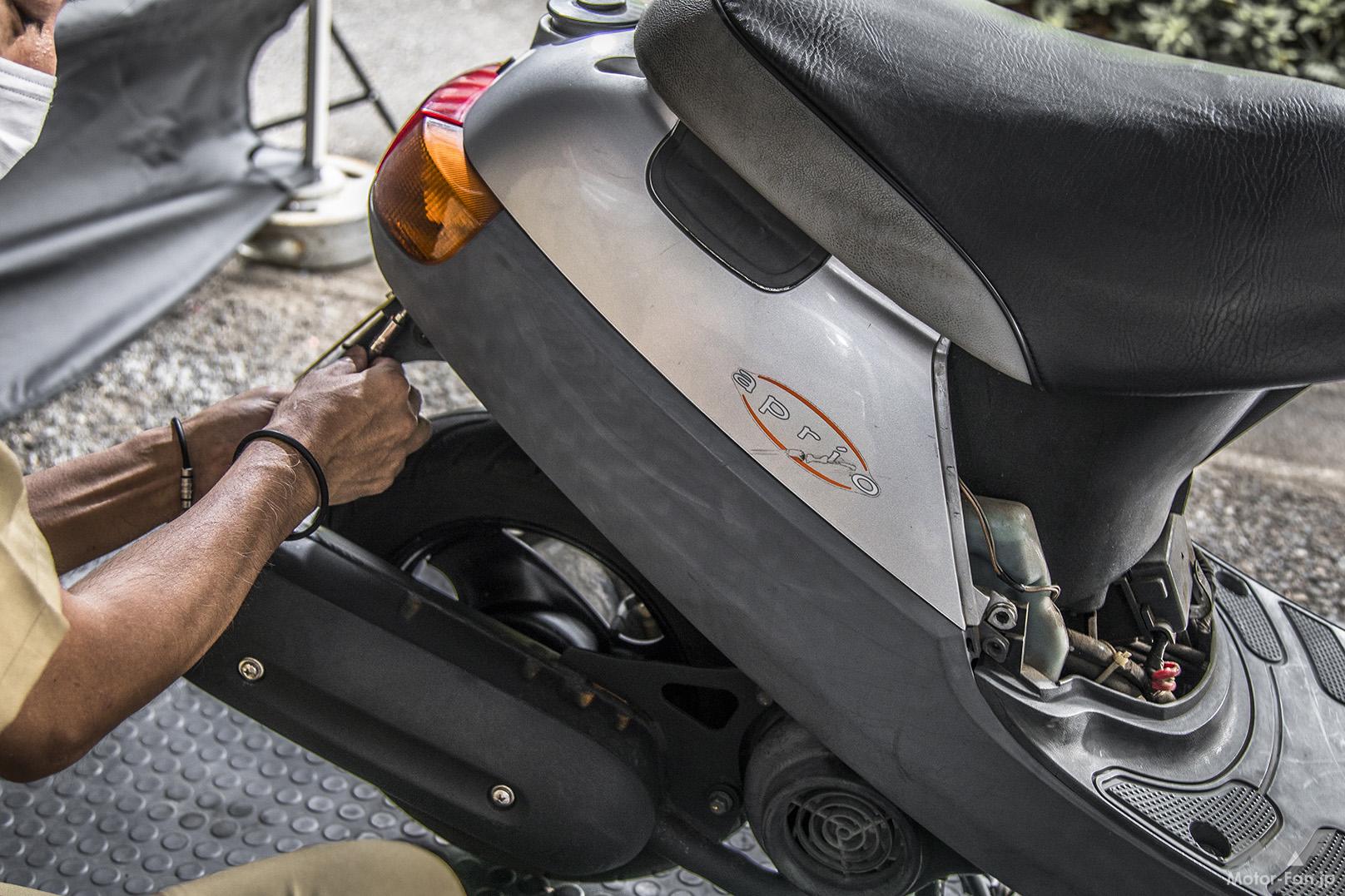

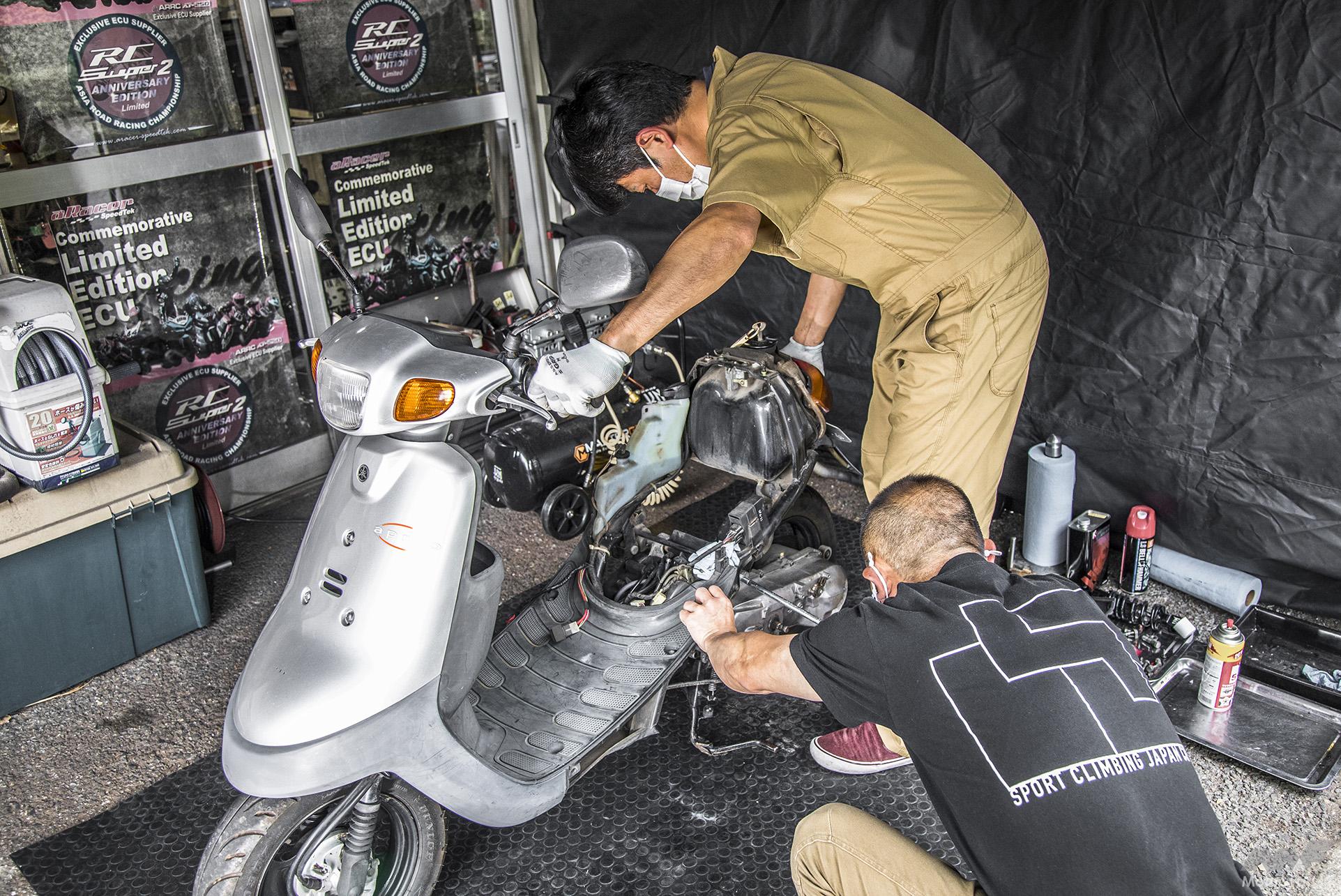

リヤキャリア、シート下の無着色樹脂カウル、車体両サイドの無着色樹脂カウルの順で外していく。

持ち手のカバー（左右とも）を外す。

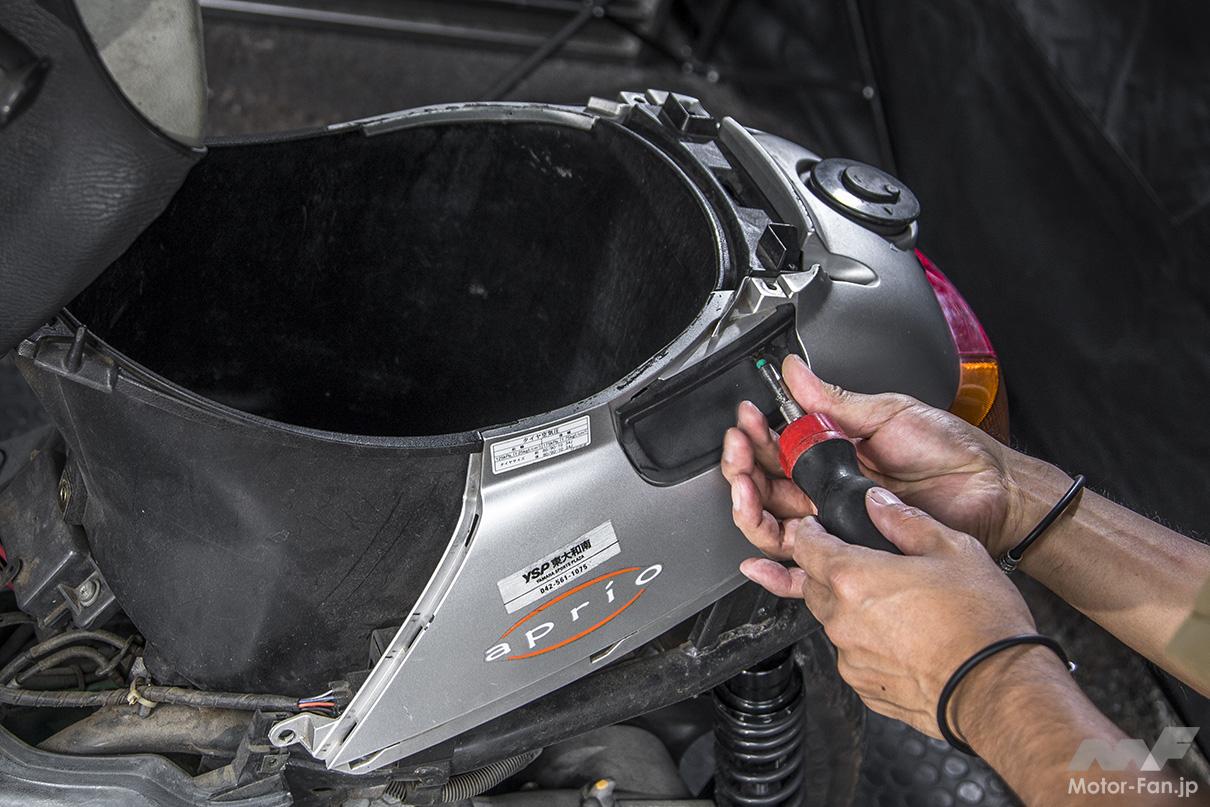

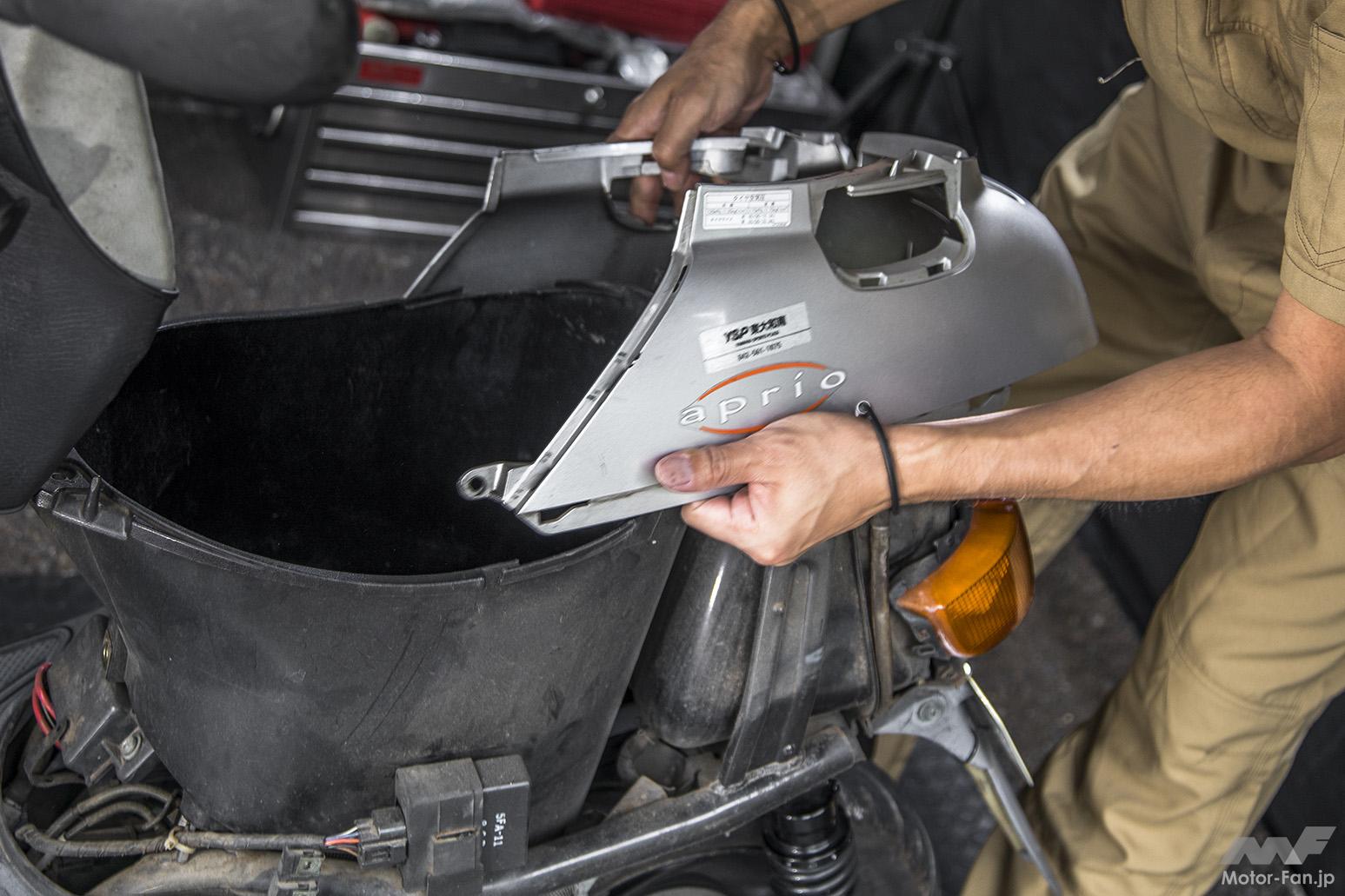

燃料キャップを開け、シート後端（ねずみ色）のカウルを外す。

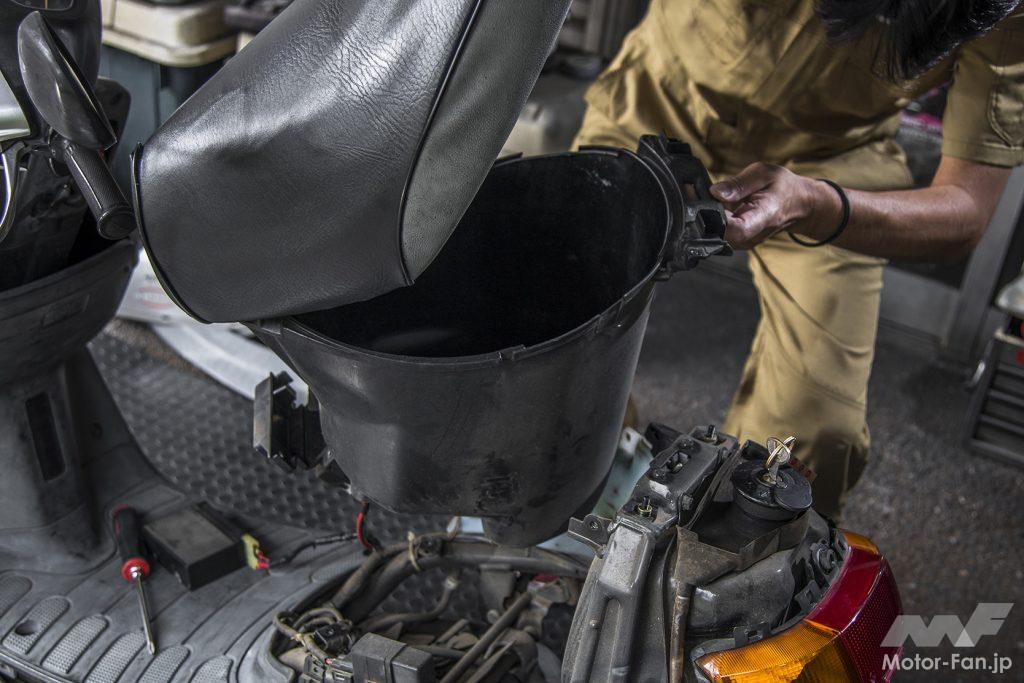

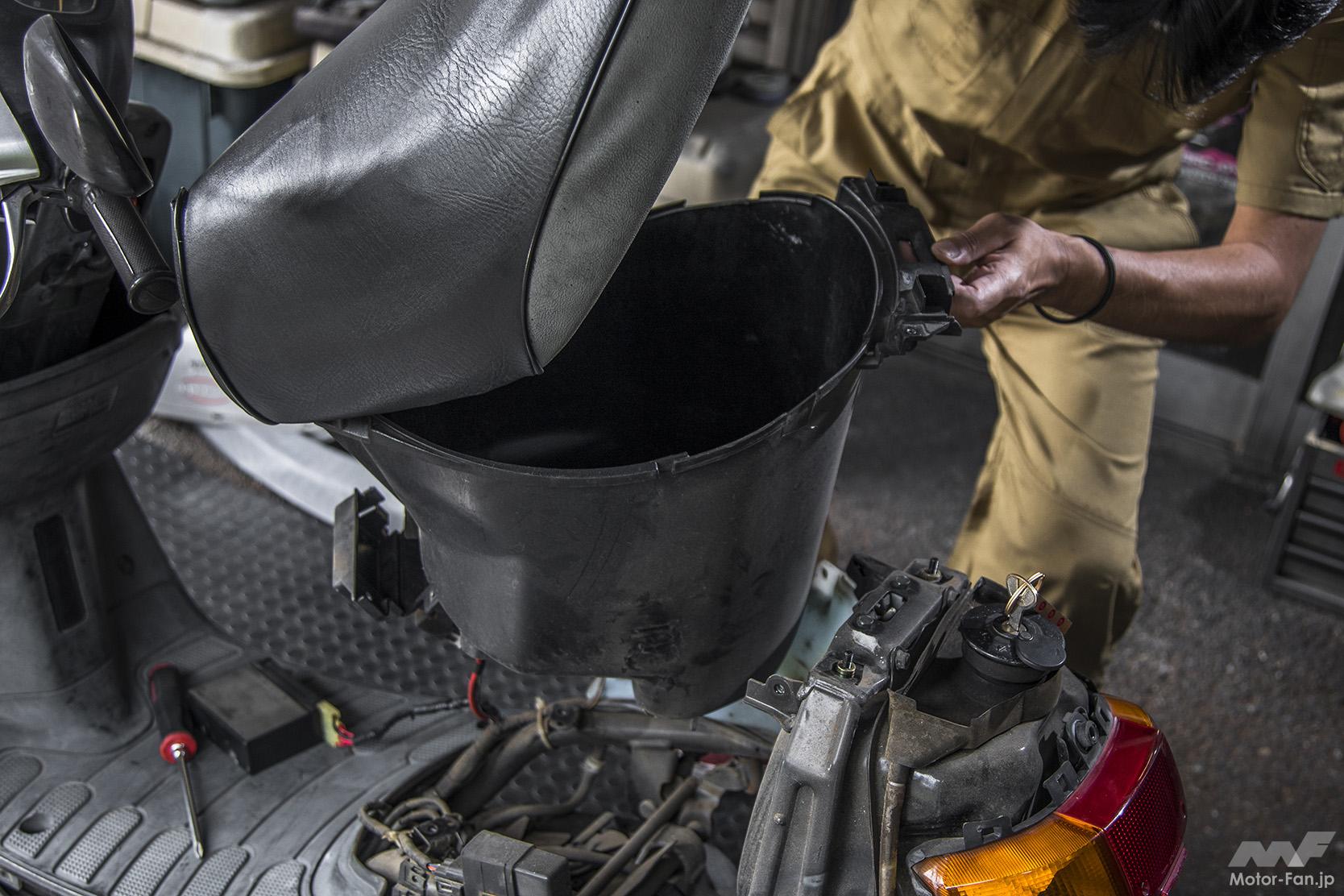

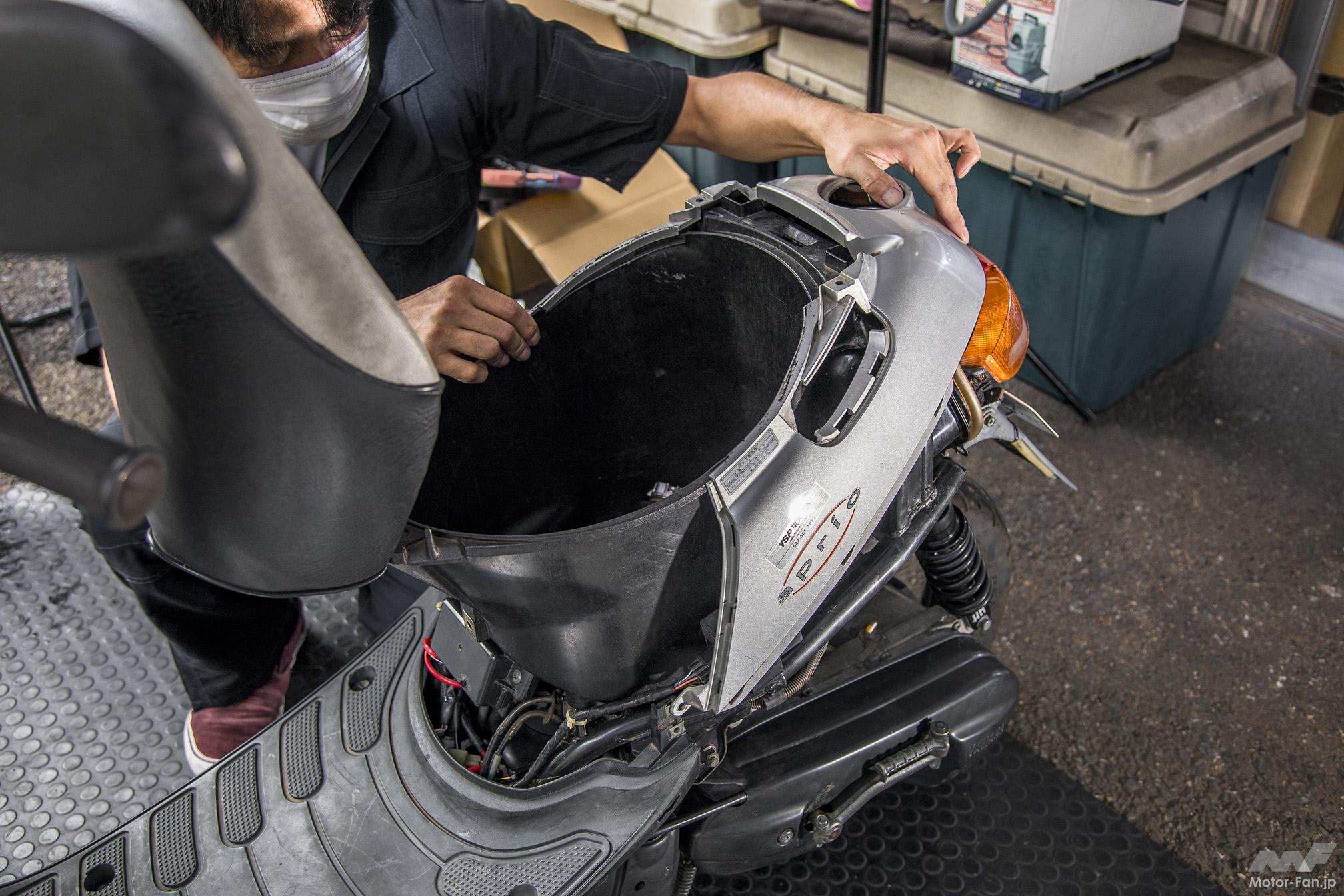

バッテリーのカプラーとスターターリレーのカプラーを外したら、シート下とボックスを取り外す。

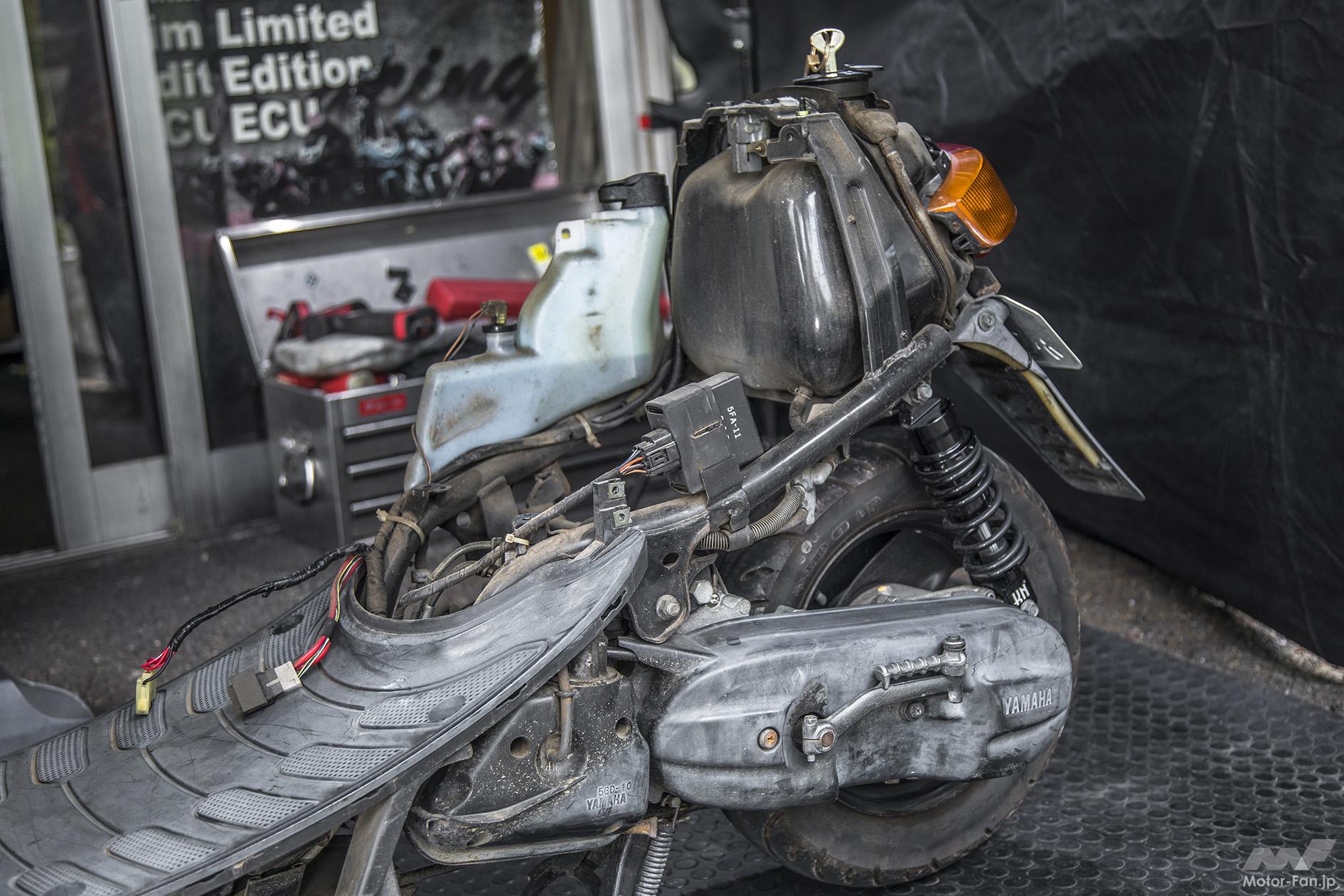

外装外しはこれで完了！

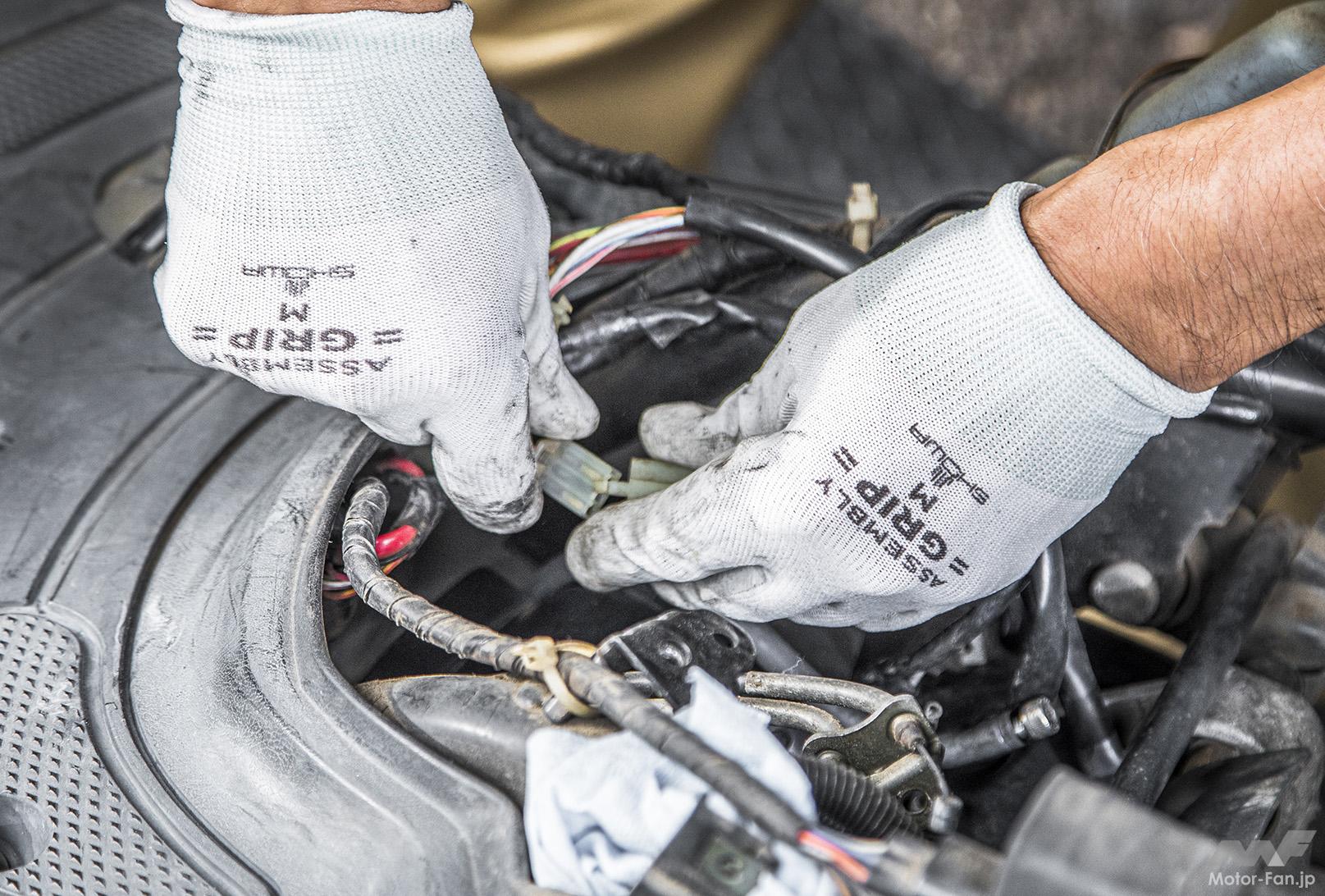

カウル類をここまで外したら、今度は各種配線を外していく。

エアクリーナーボックス、キックペダル、Gロック（ガードロック）ワイヤー、リヤブレーキワイヤーを取り外す。

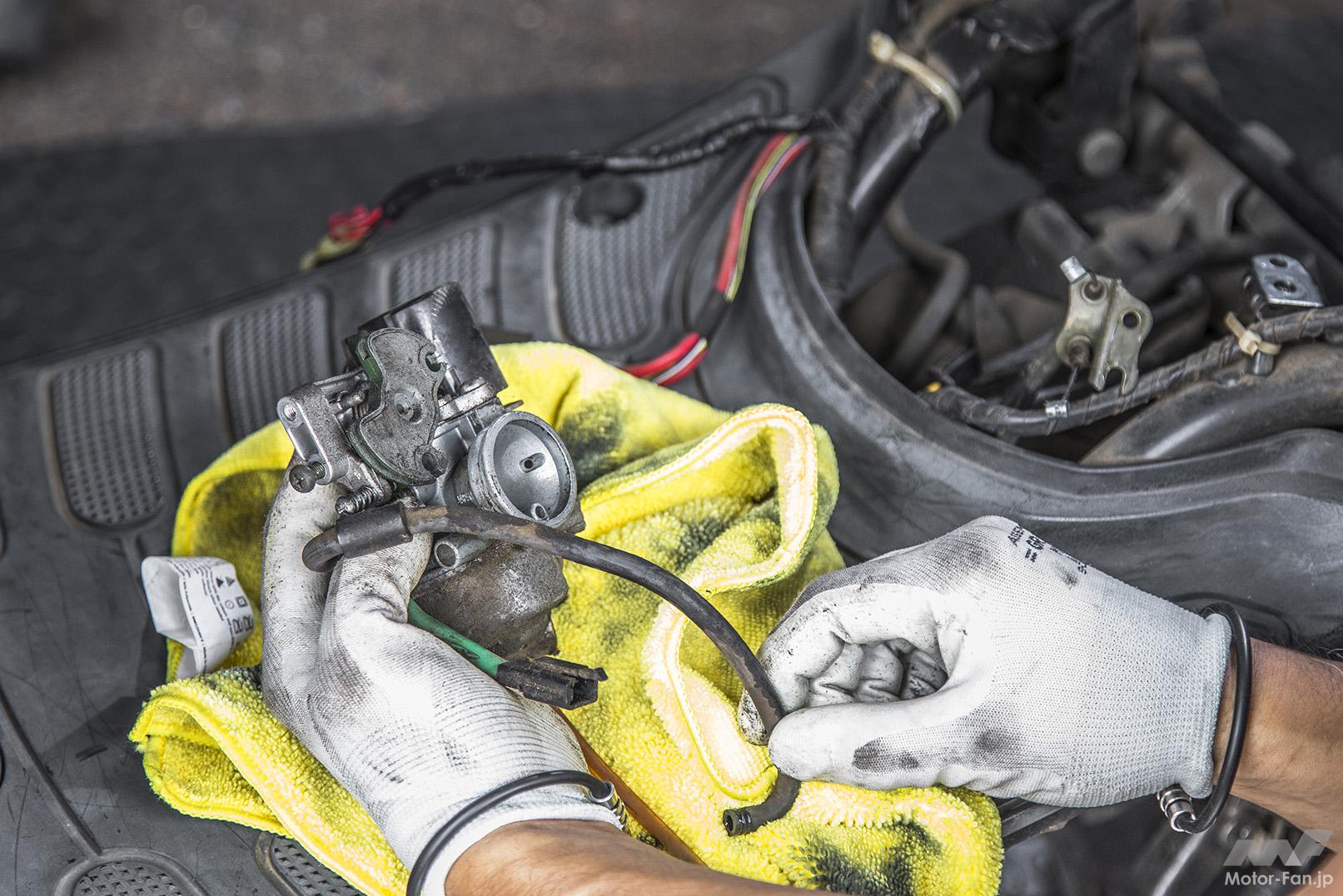

キャブレターのチョークのカプラーとスロットルワイヤーを外したら、次にエンジンからキャブレター本体も取り外す。

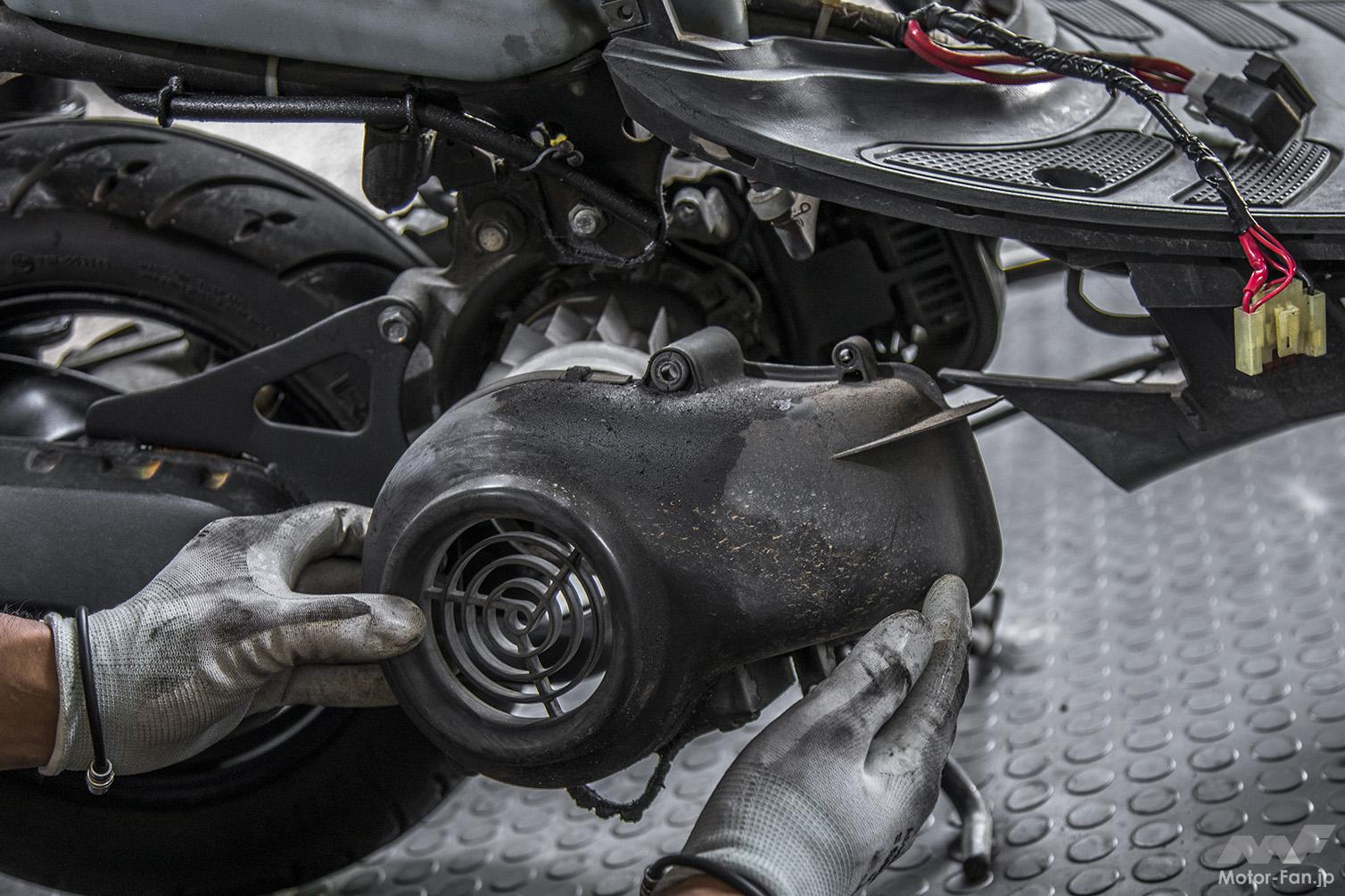

空冷ファンの樹脂カバーを取り外す。オイルポンプ、ジェネレーター、セルモーターのカプラーも外す。

2ストオイルホースをエンジン側から抜き、オイルが漏れないように栓をする。燃料ホースも同様に抜き栓をする。

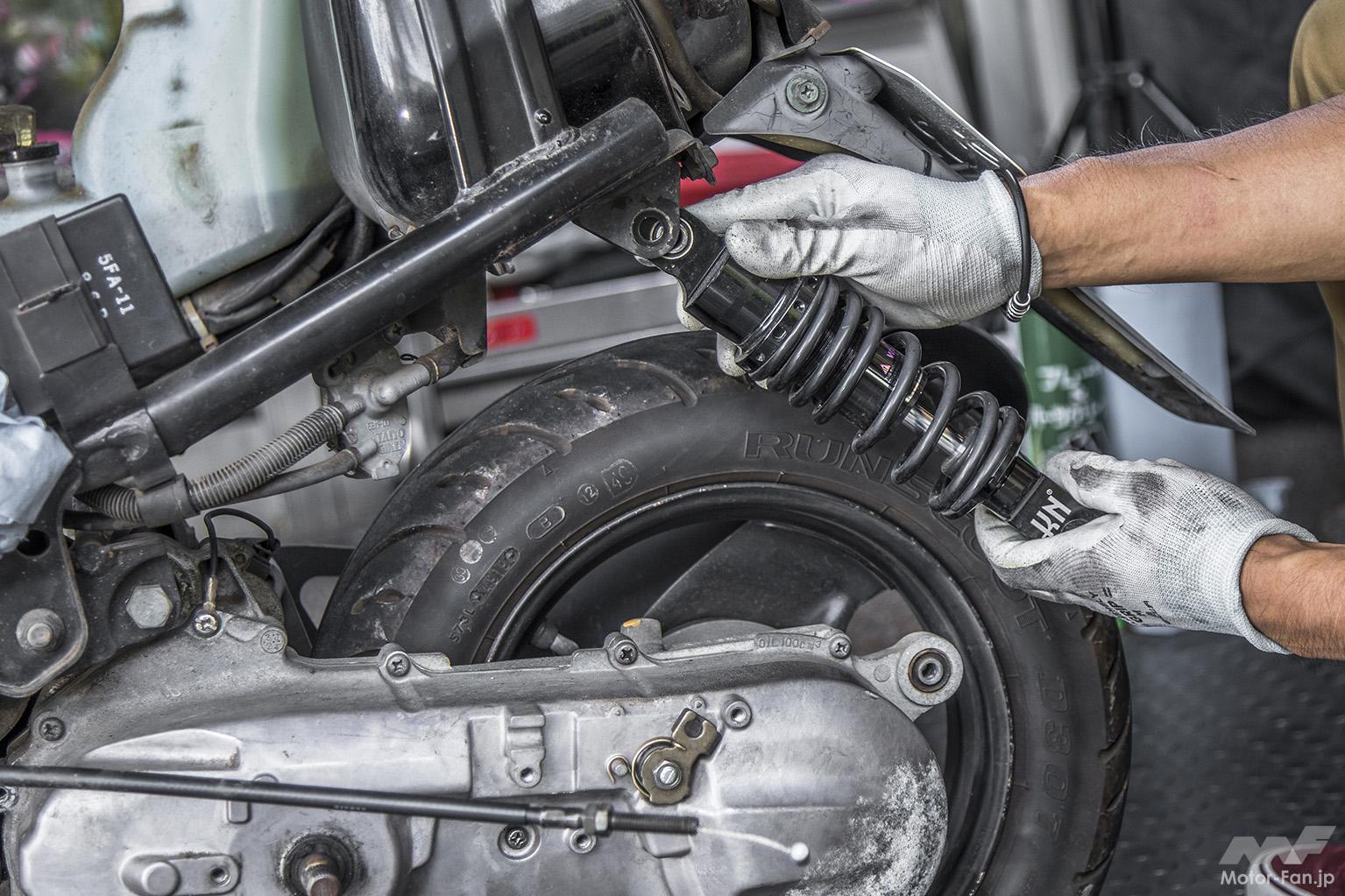

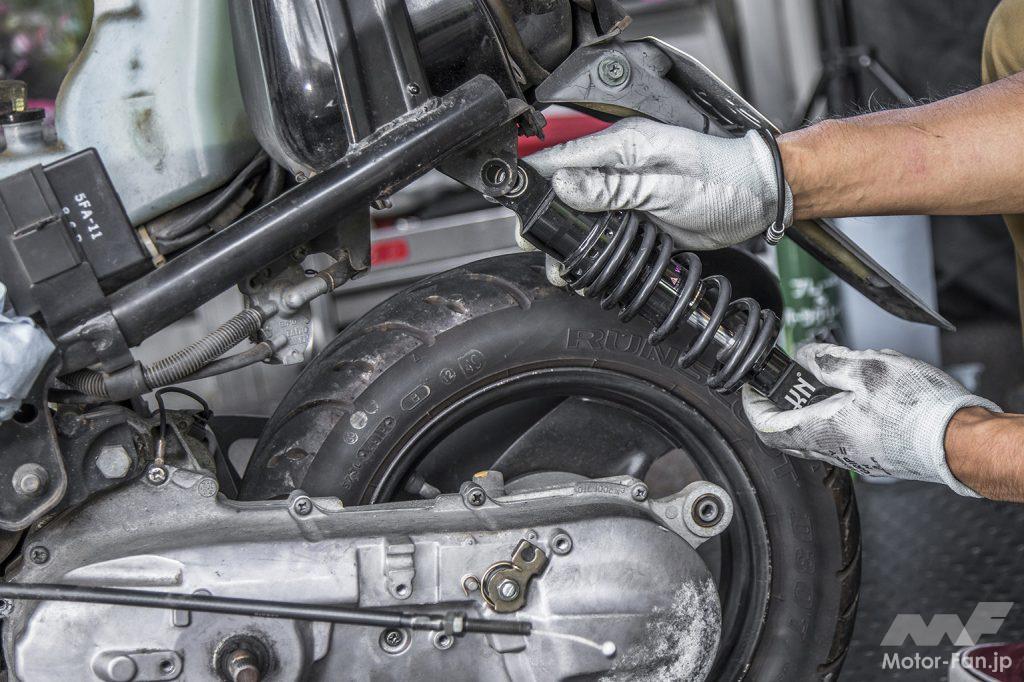

リヤショックを取り外す。

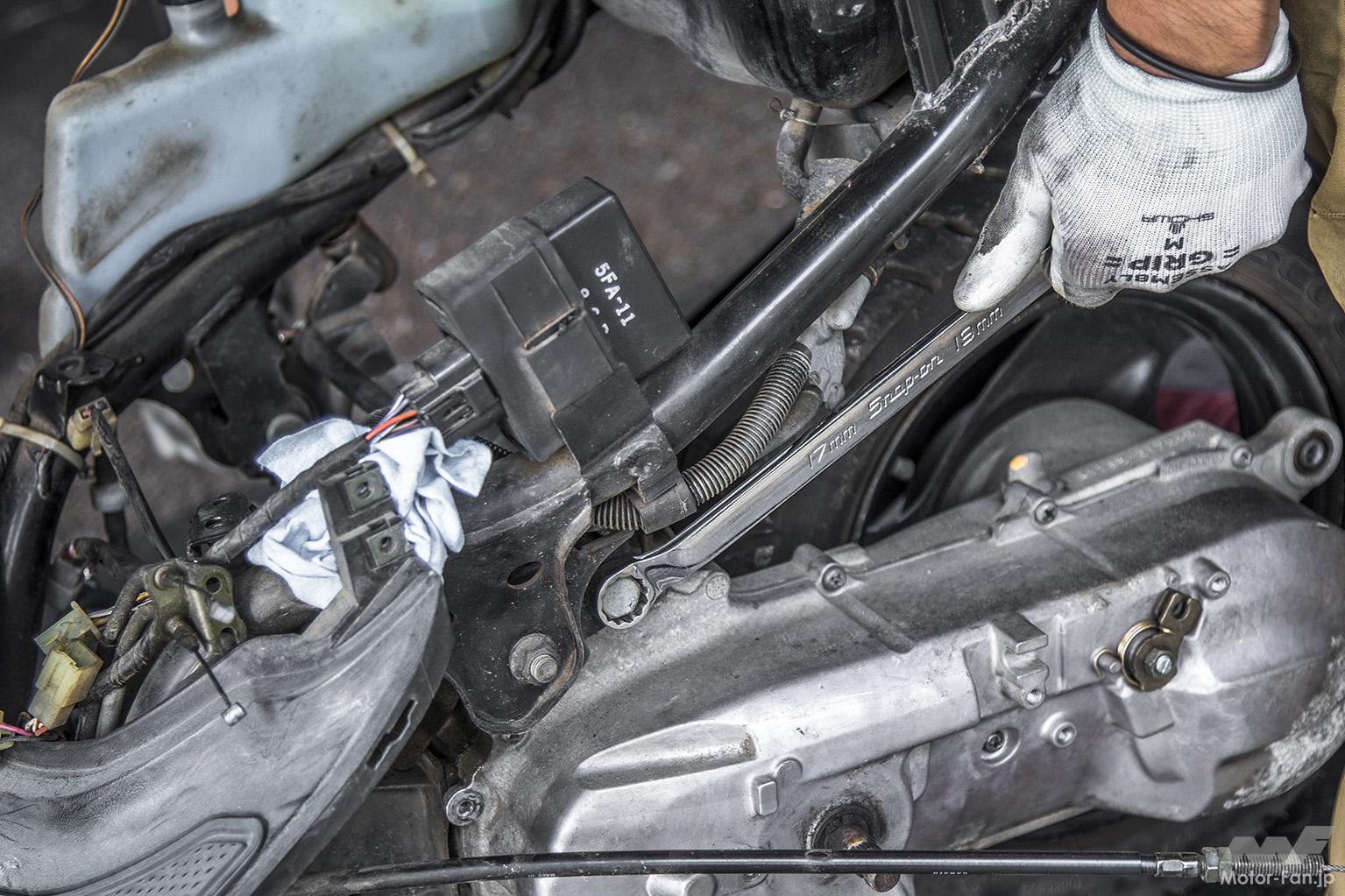

エンジンマウントのシャフトを緩め、抜き取る。

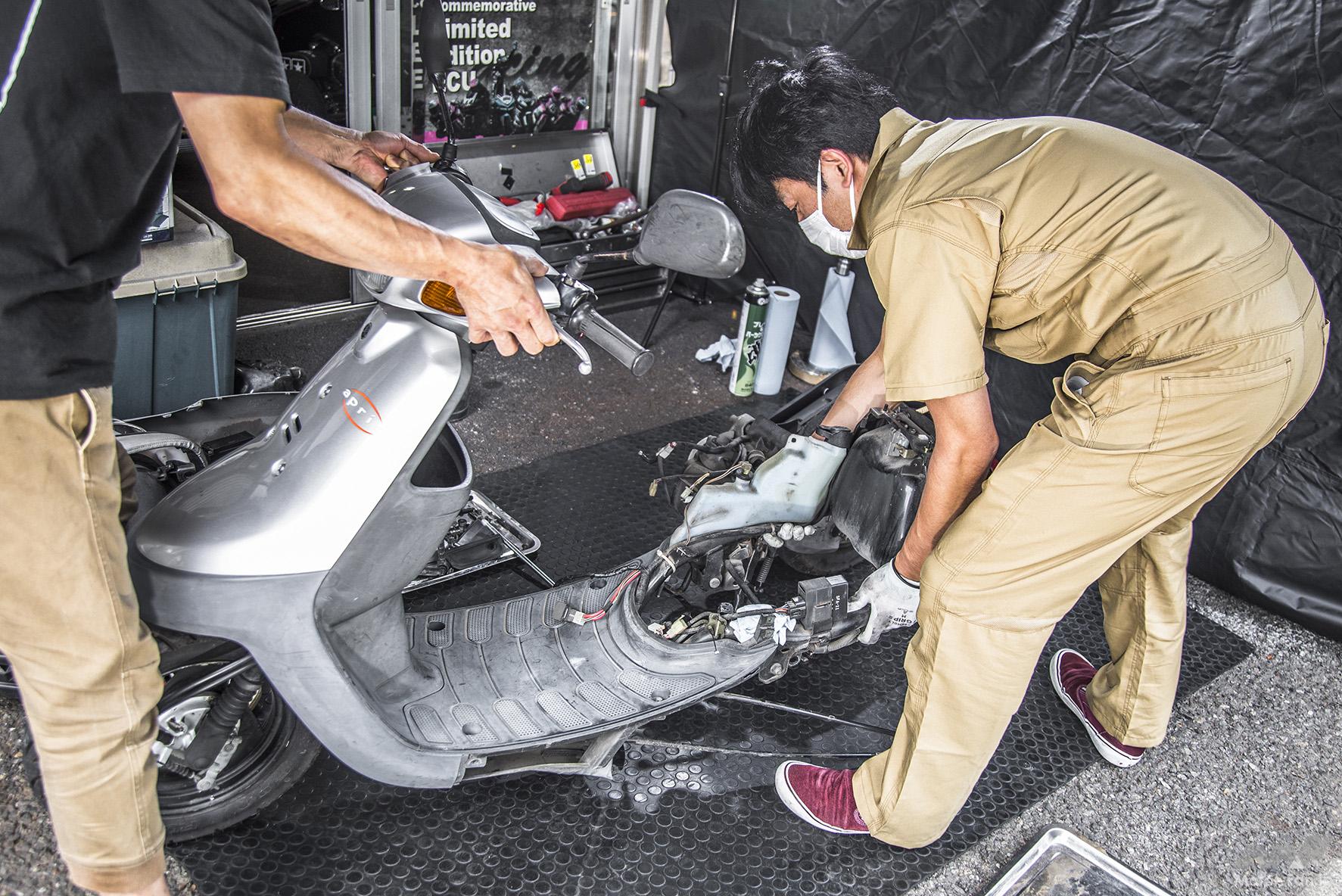

これでエンジンと車体が分割されるのだが、この際、支えを失った車体が倒れないように注意。二人で作業すると安心。

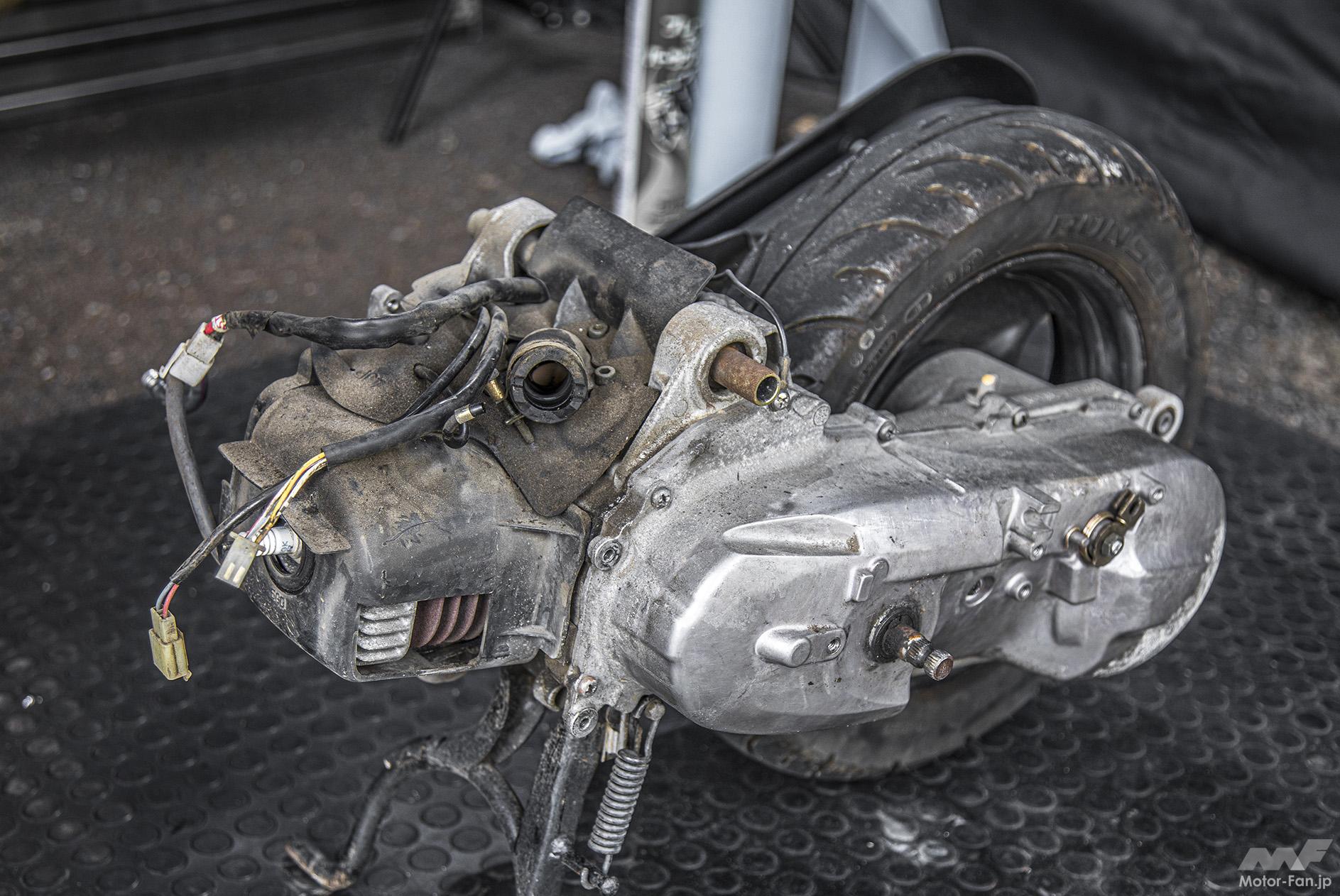

これでエンジンが降りた！

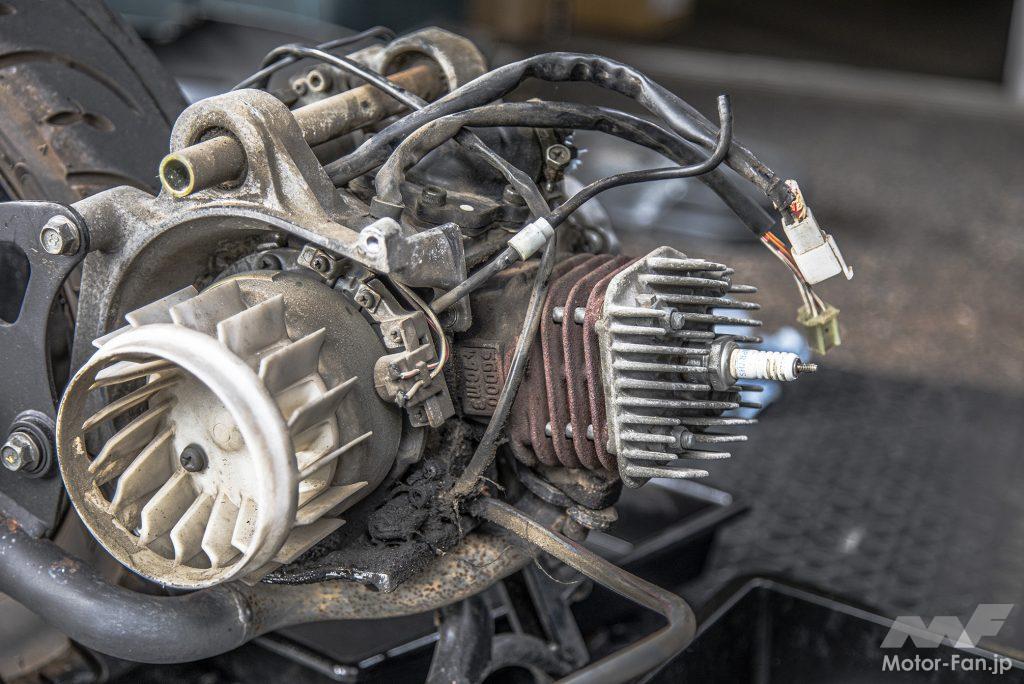

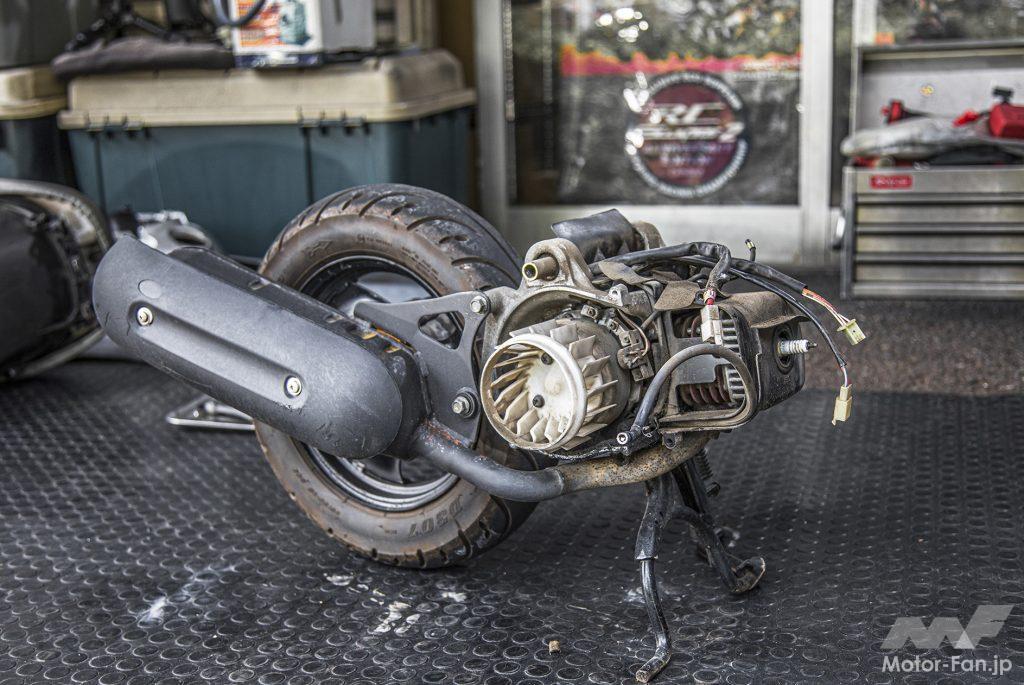

カウルと配線類一式を外して、エンジンが下りた状態に。細かな砂のような汚れが目立つ。

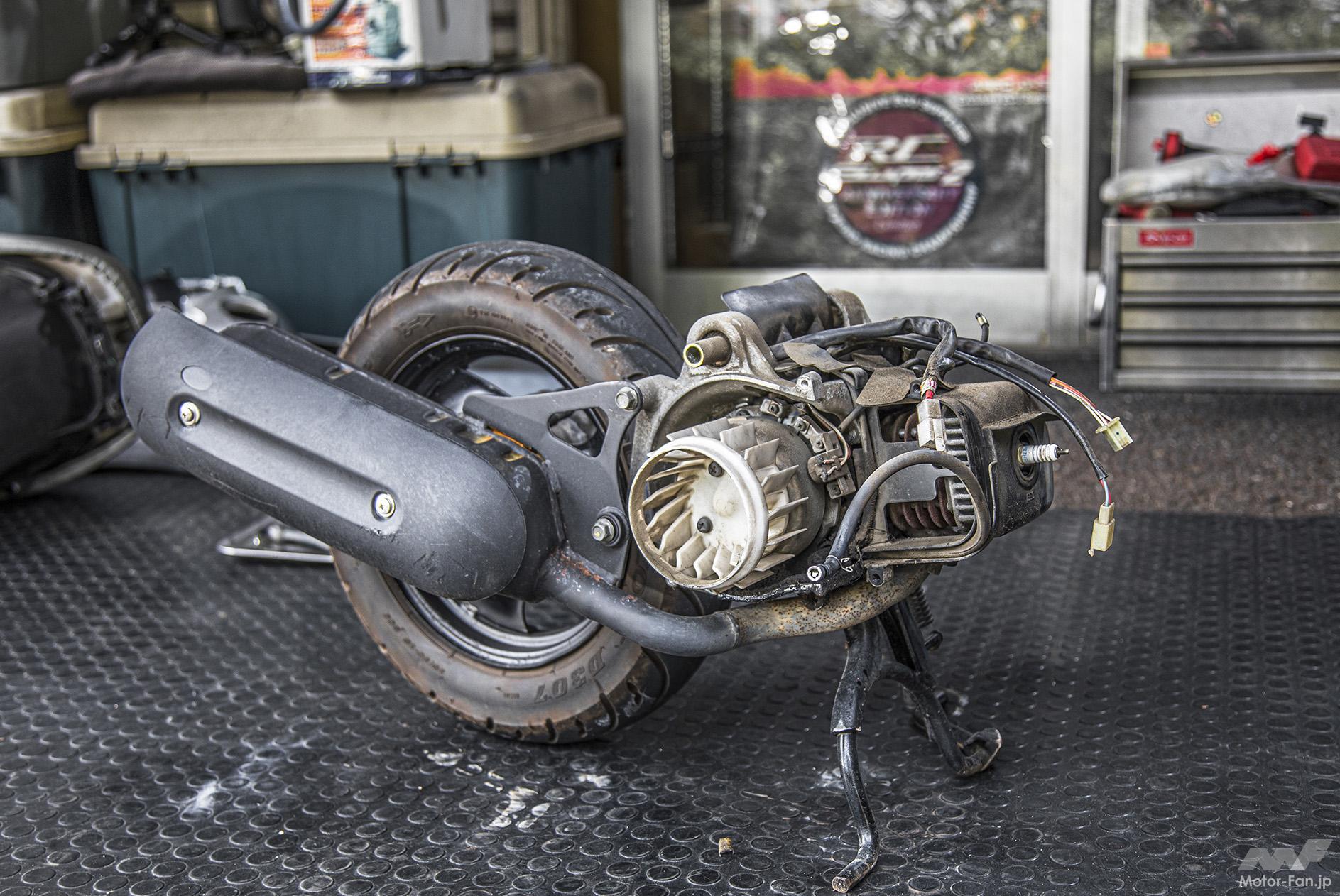

マフラー側。マフラー自体は半年前に新品を取り付けたばかりだが、耐熱ブラック塗装は雨に弱く、どうしてもサビが出てきてしまう。

シリンダーのサビよりも気になるへドロドロ！

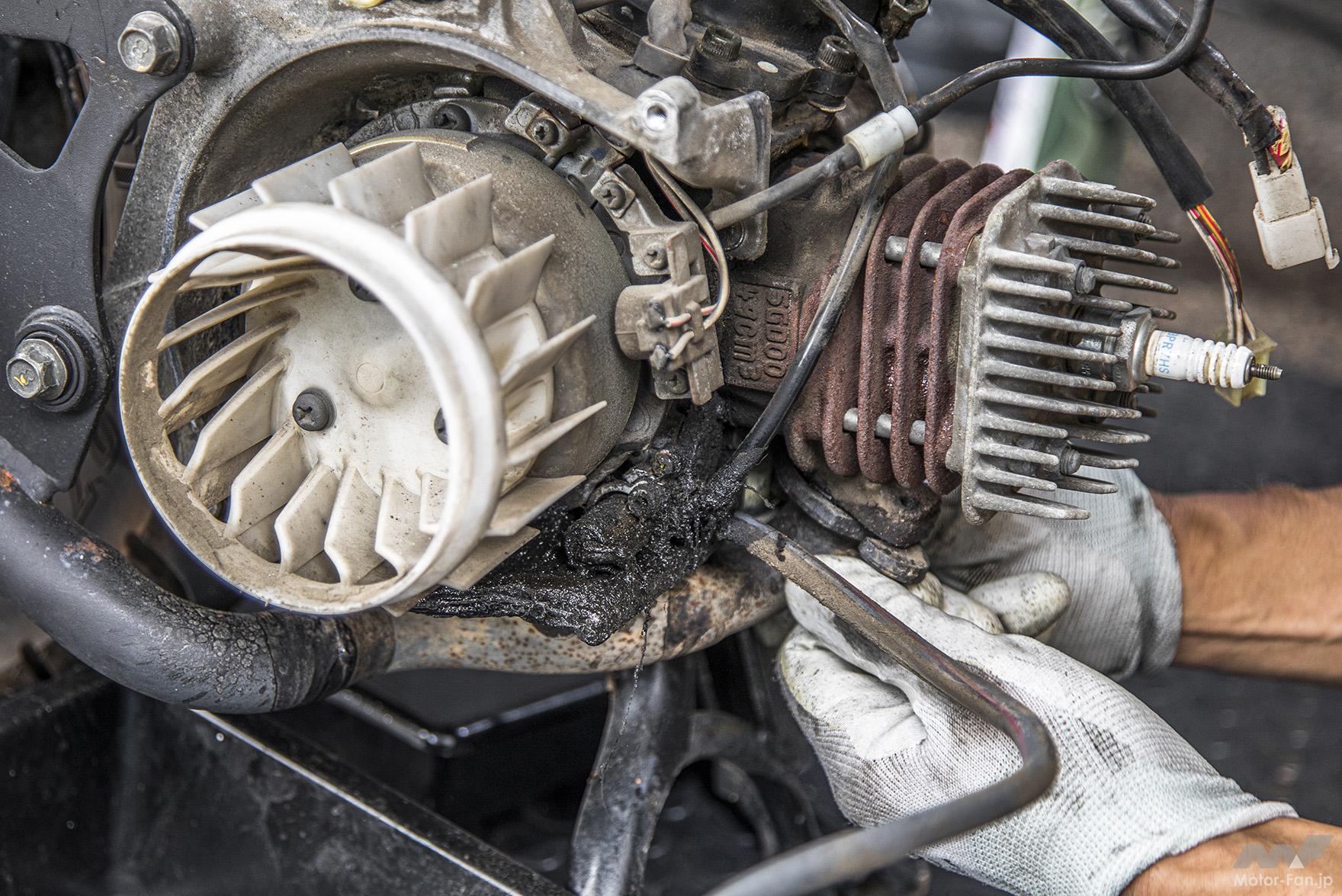

シリンダーのカバーを外した状態。シリンダー周りのサビが目立つが、そもそもシリンダーは鉄製なので錆びるもの。それほど気にする必要はない。それよりもオイルポンプ周りの汚れがとにかくひどい。本来のシリンダー交換時には不要な作業だが、洗浄することに。

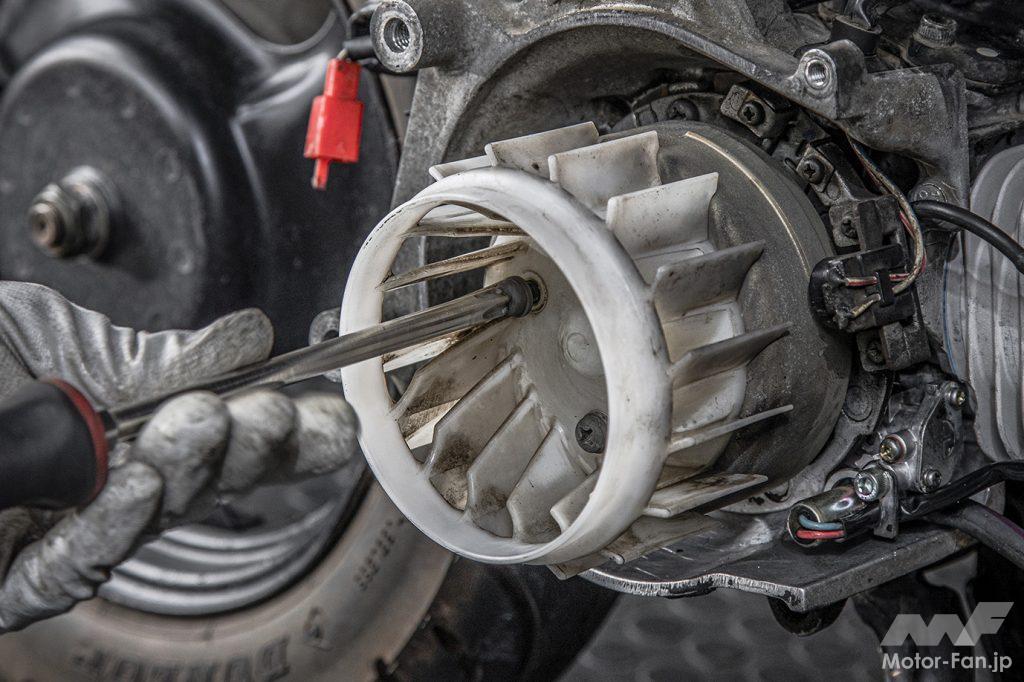

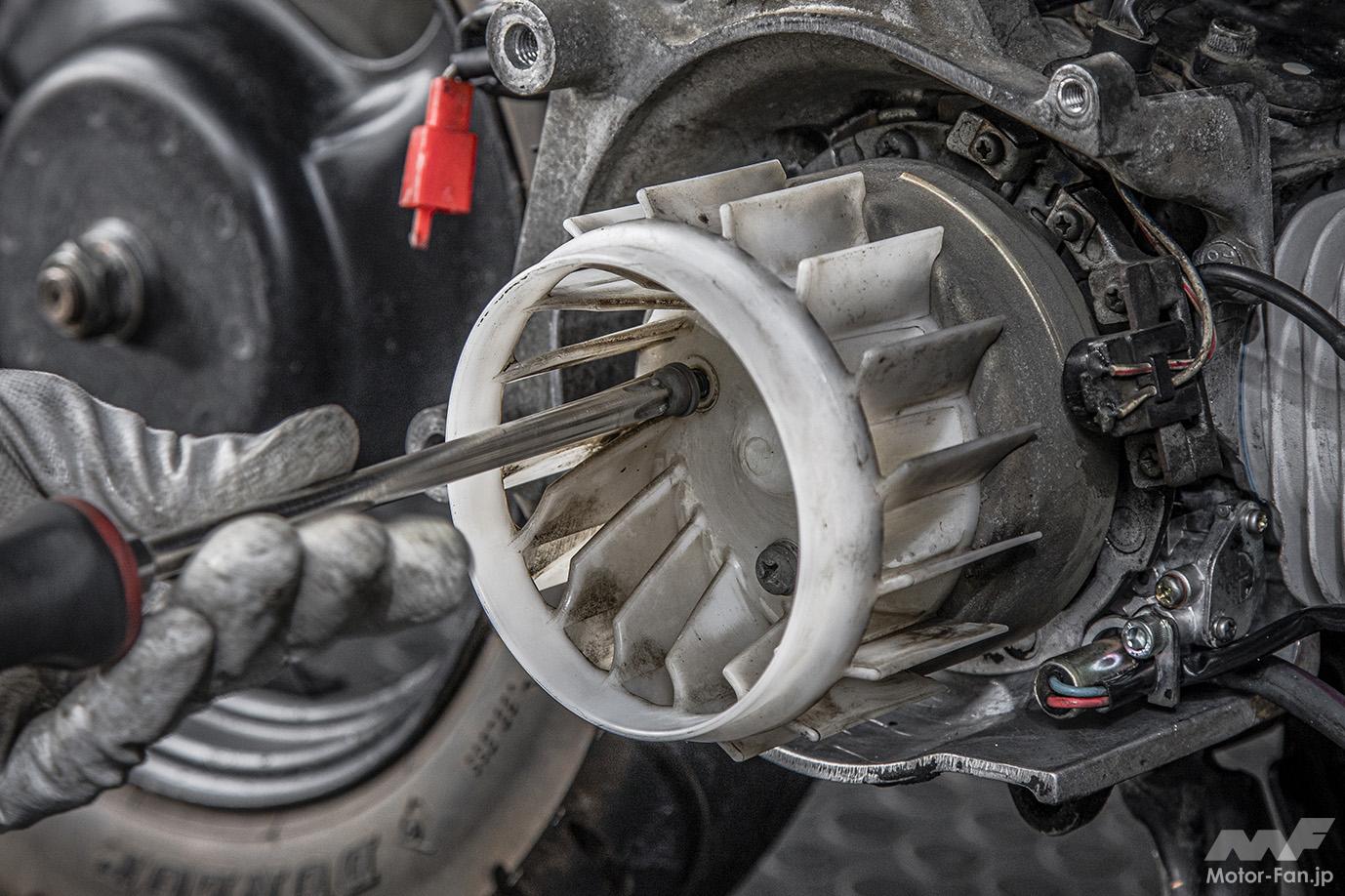

マフラー、空冷ファンの順で外す。

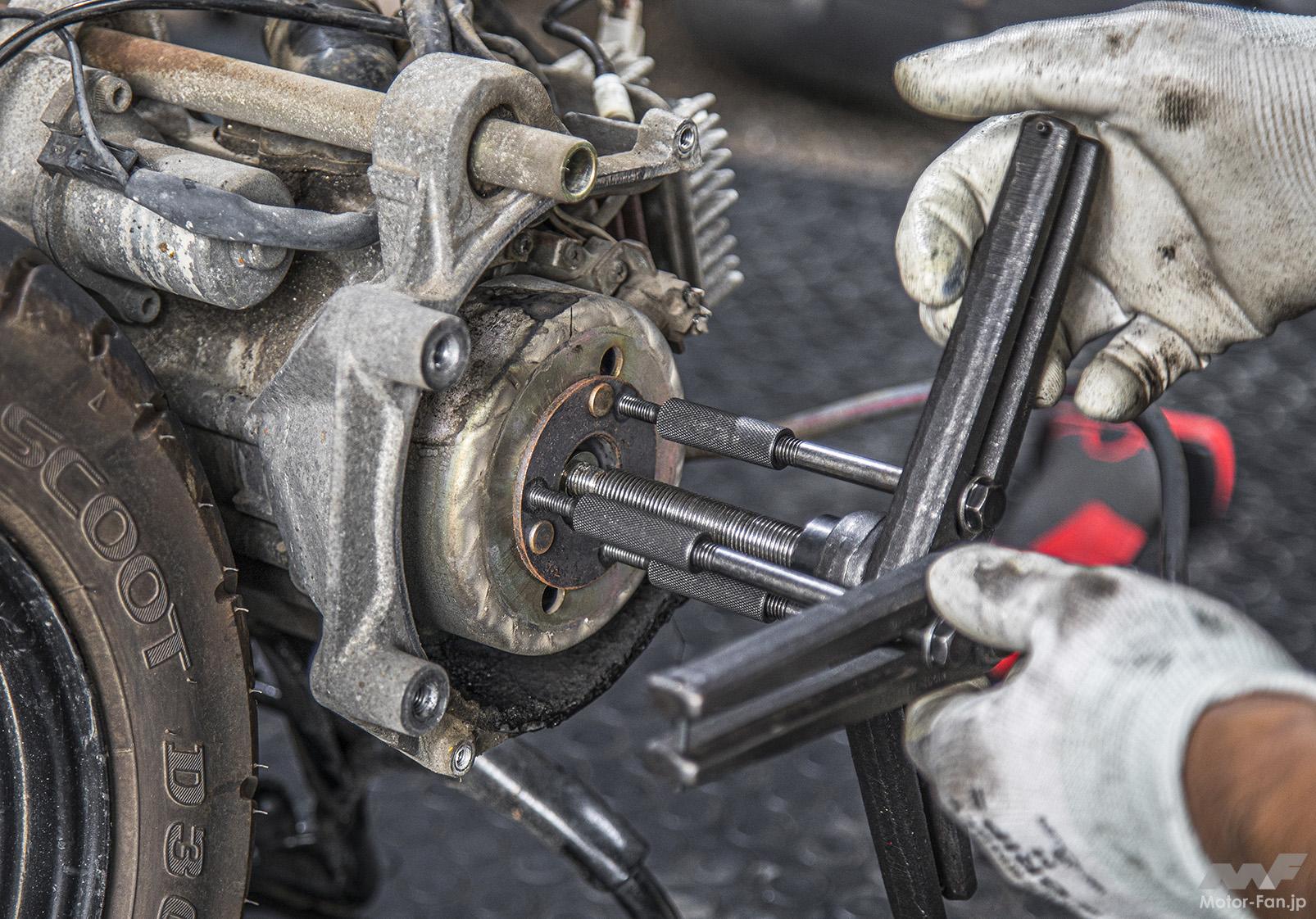

専用工具でアウターローターを取り外す。今回はホンダDioのクランクを割るための工具を用いた。

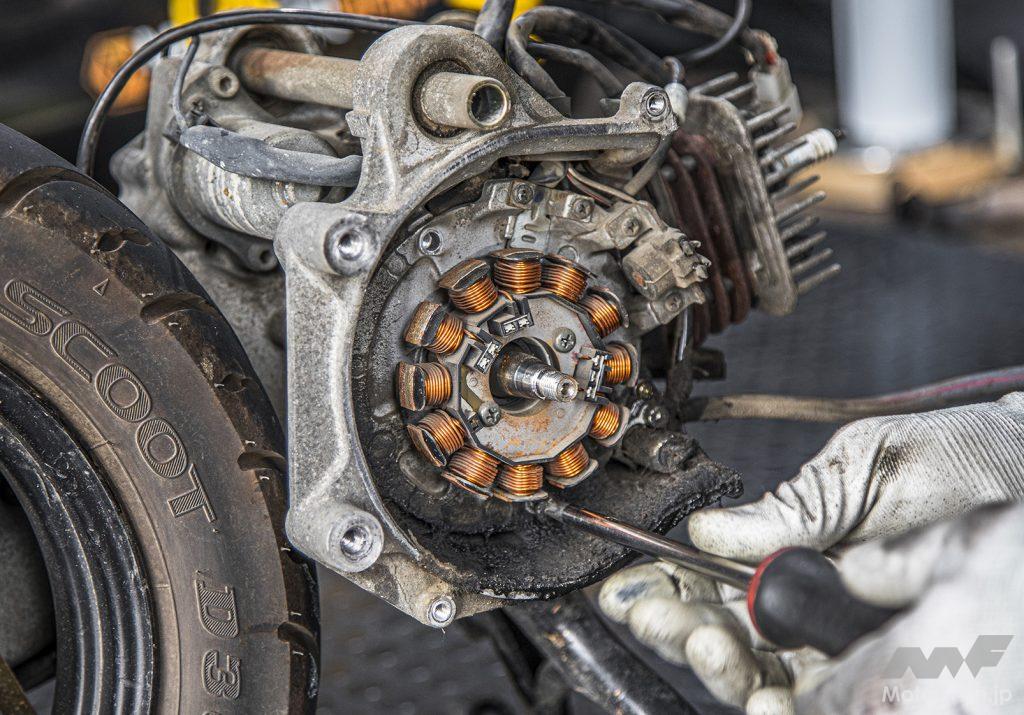

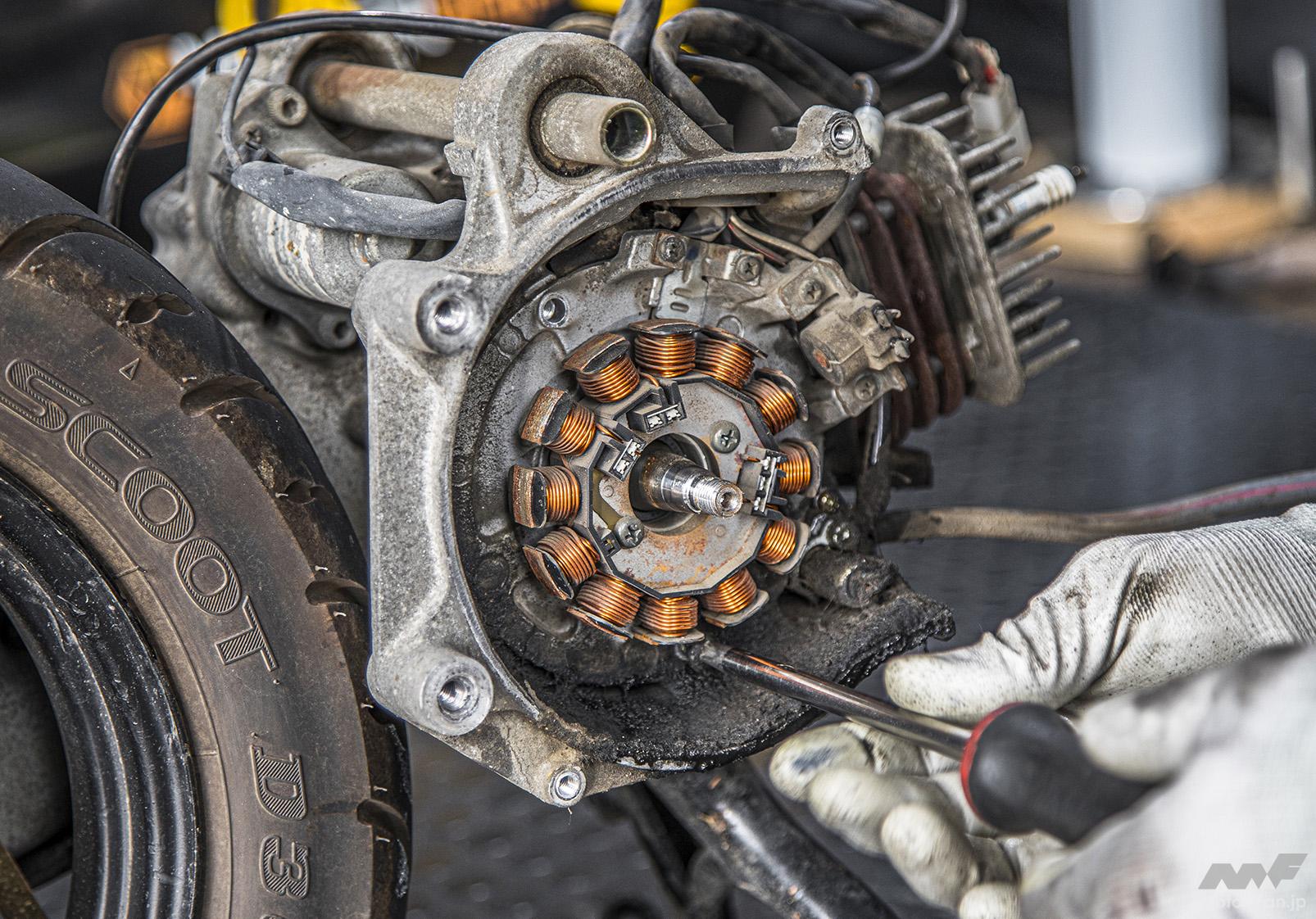

ステータコイル一式と、その下の紙ガスケットを外す。

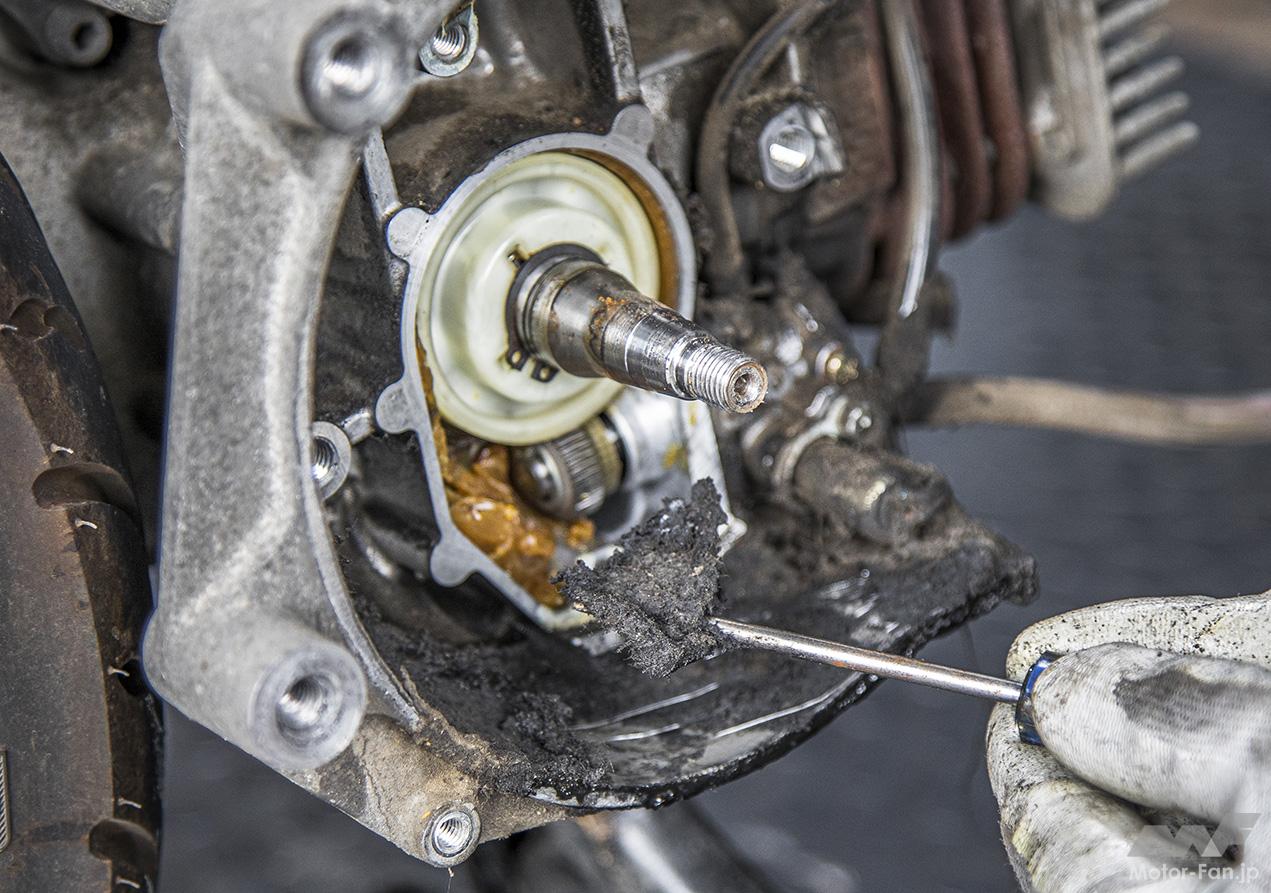

今までノーメンテだったと思われる、オイルポンプ周りに固着した２ストオイル。オイルと埃と毛？が入り混じった状態。パーツクリーナーをかけ、ヘラで削ぎ落とす。15分ほどの洗浄でようやくきれいになってきた。

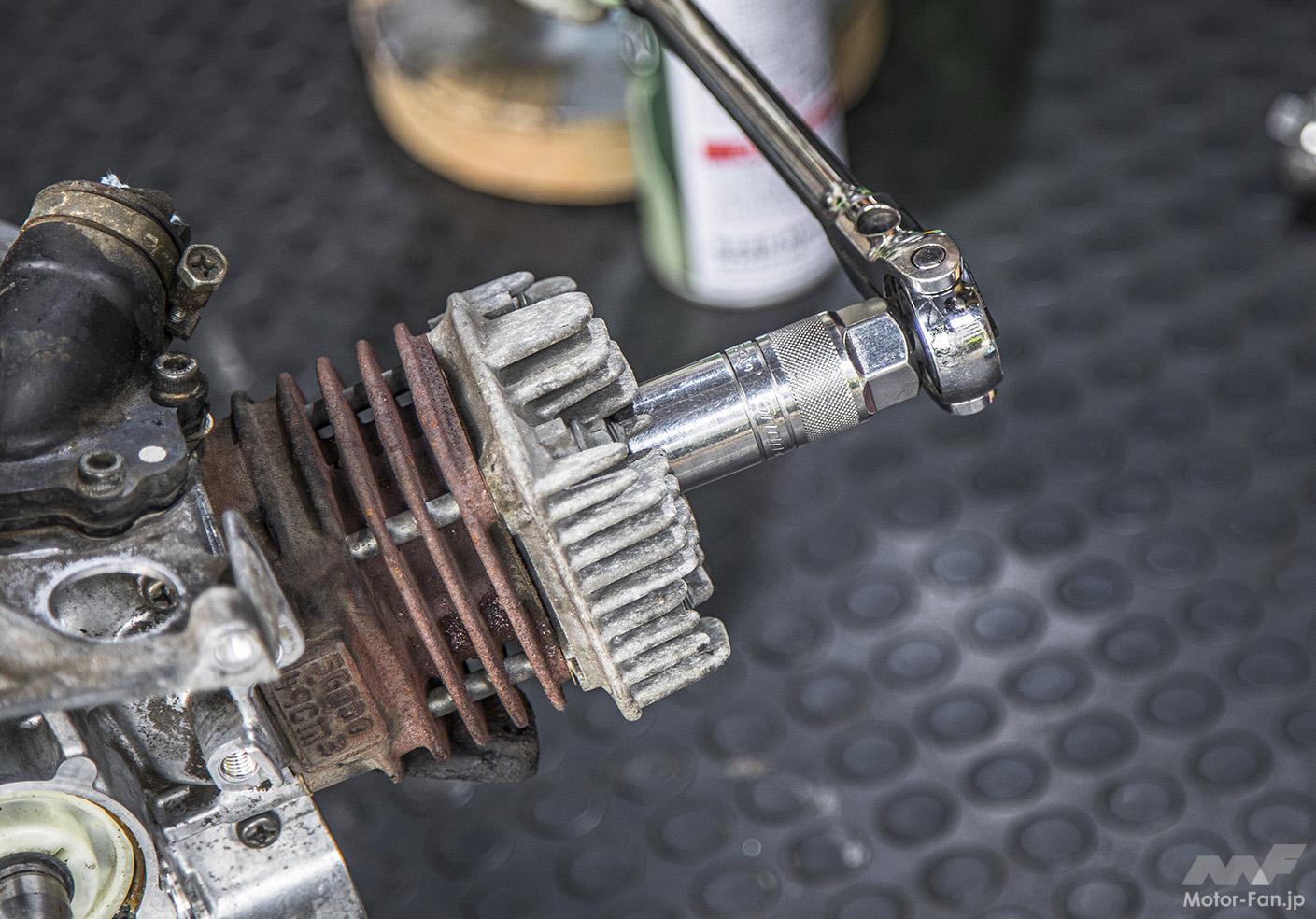

スパークプラグとスタットボルト部のナットを緩めて、シリンダーヘッドを外す。

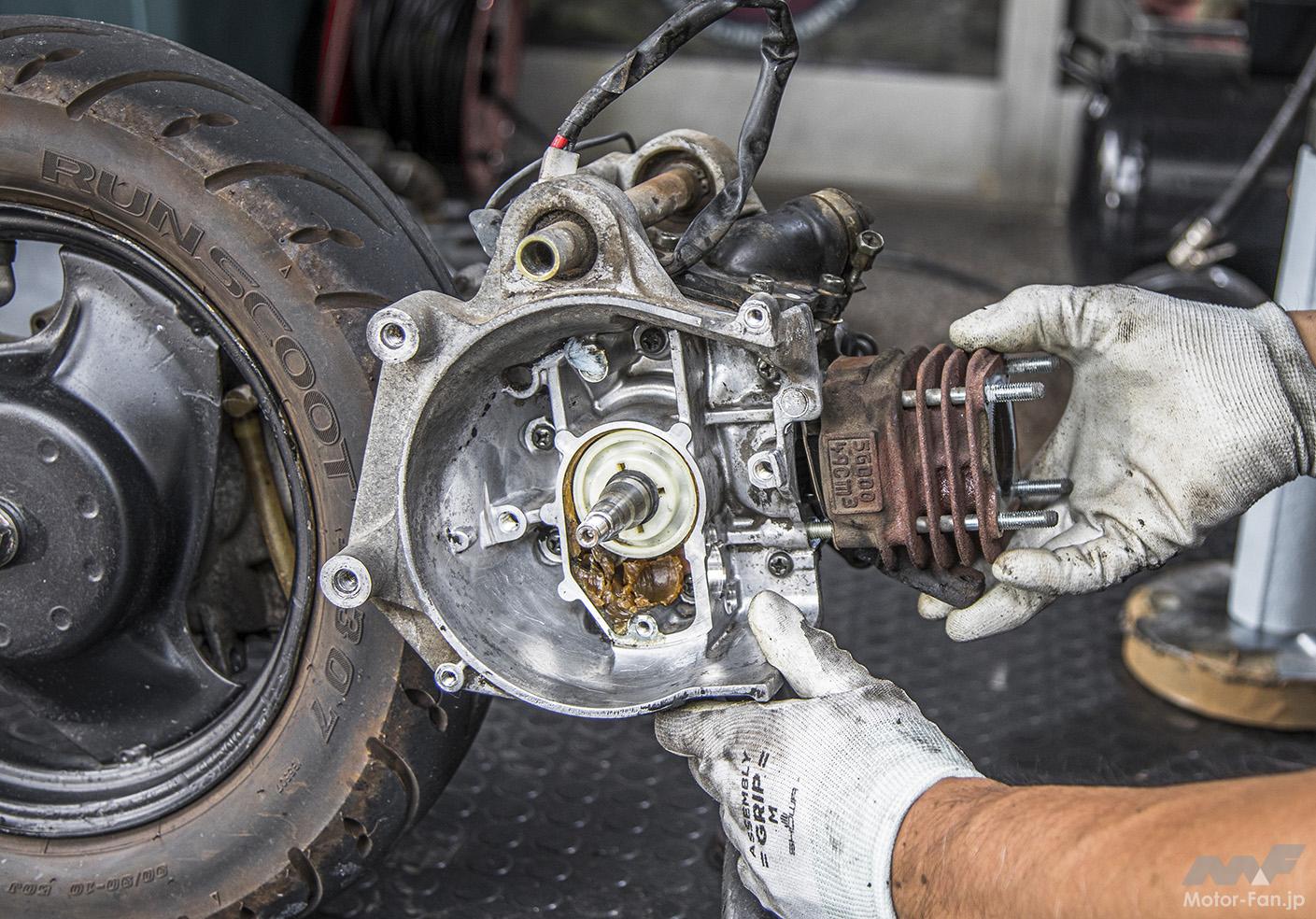

クランクケースからシリンダーを引き抜く。

サークリップ、ピストンピンの順で外す。これでクランクシャフトからピストンが外れる。小端部のベアリングも消耗部品なので外して新品に交換する。

Pointその１！

シリンダーヘッドのナットを緩める際、スタットボルトも一緒に緩んでしまうことがある。念のためにダブルナットで締めこんでおくのがベター。

何が違う？新・旧シリンダー

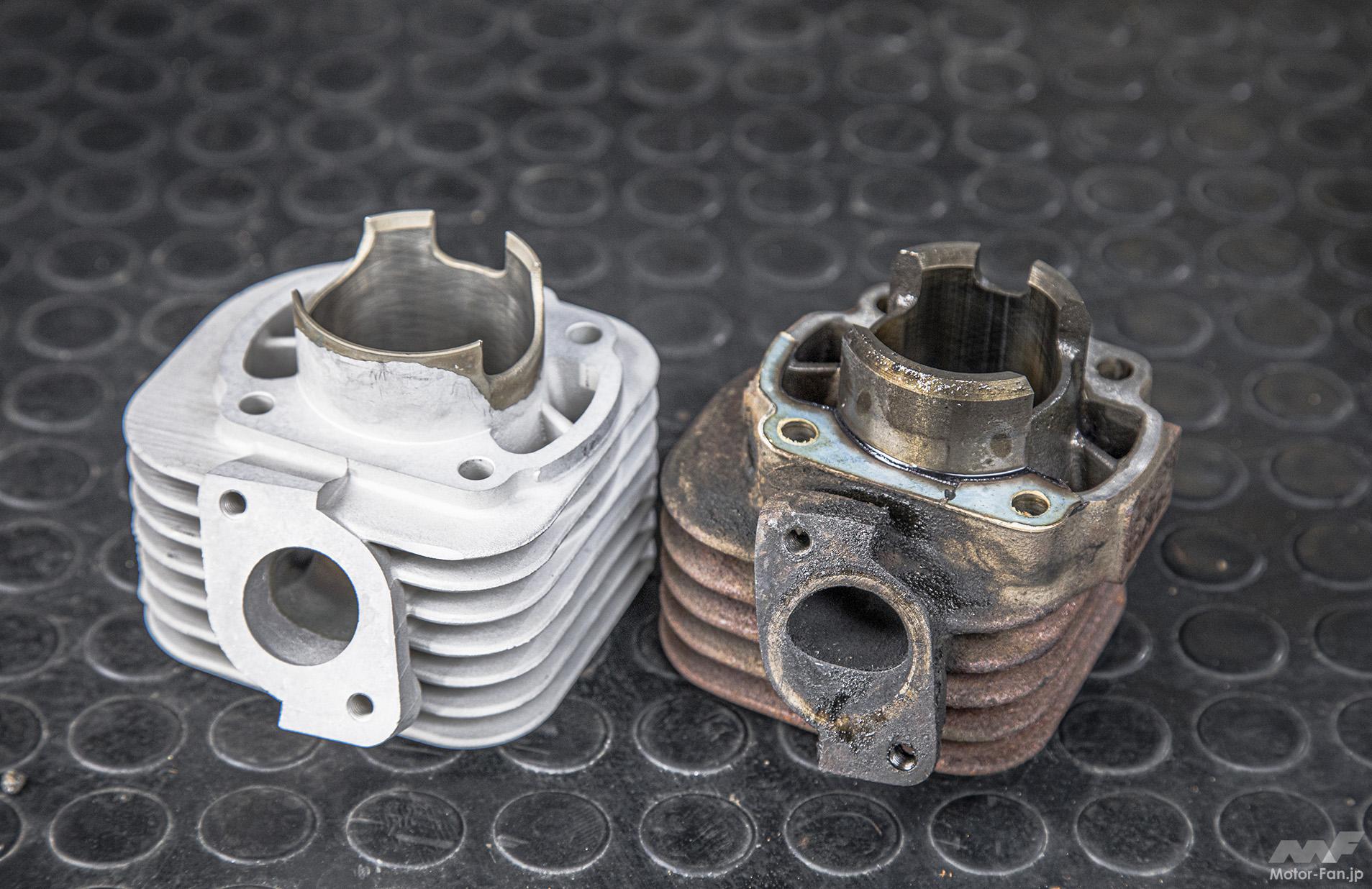

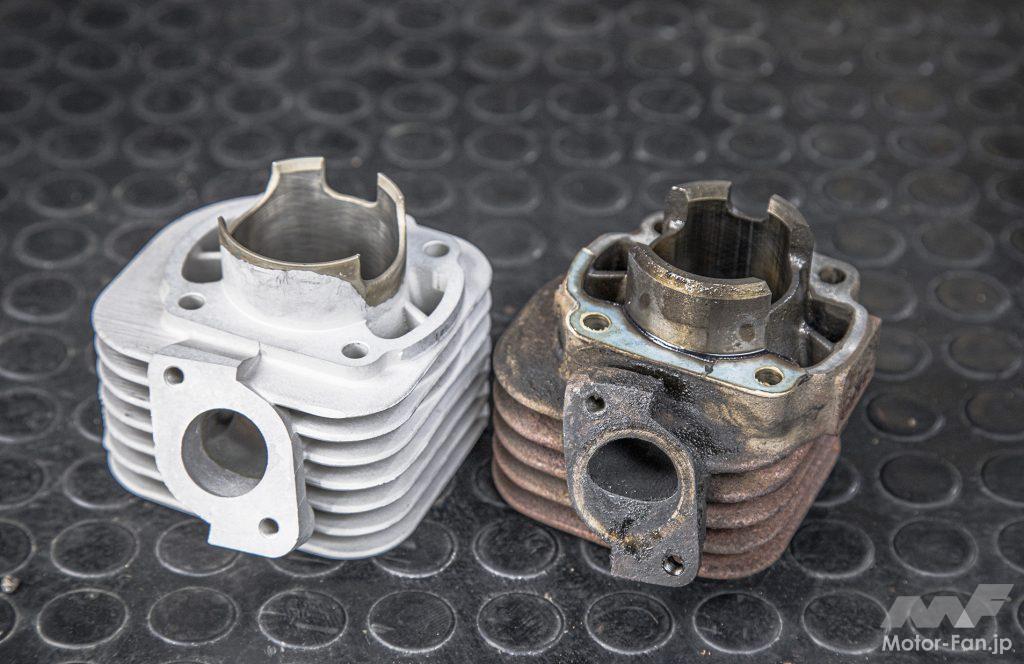

左がKN企画製シリンダー、右が純正シリンダー。KN企画製はアルミ製で560g。純正はスチール製で1489g。ボアアップするだけで900gの軽量化を果たせる。

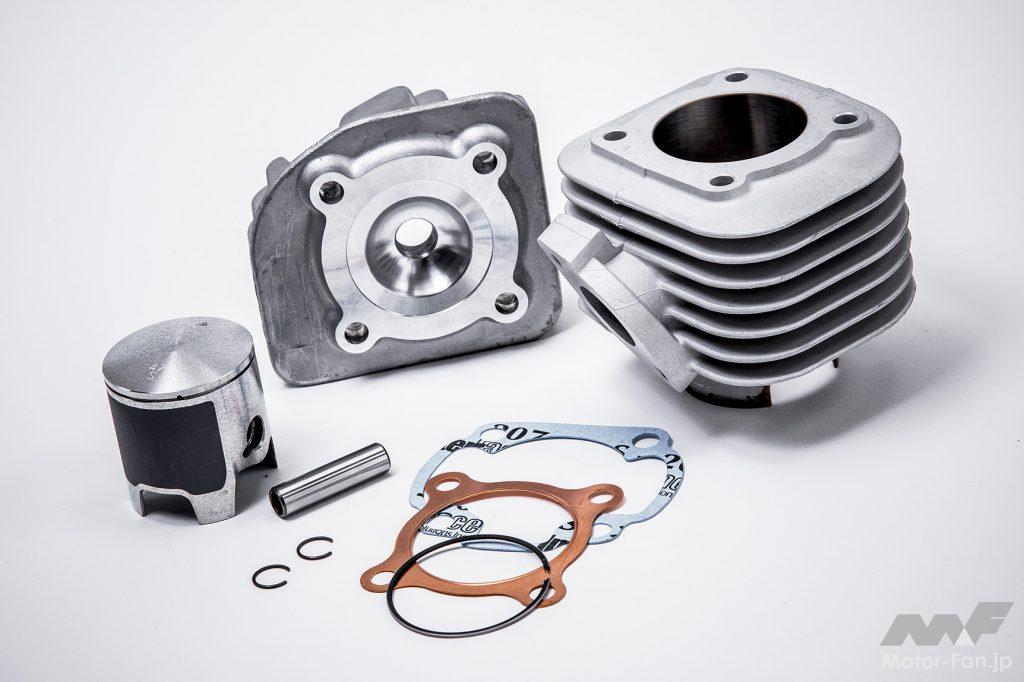

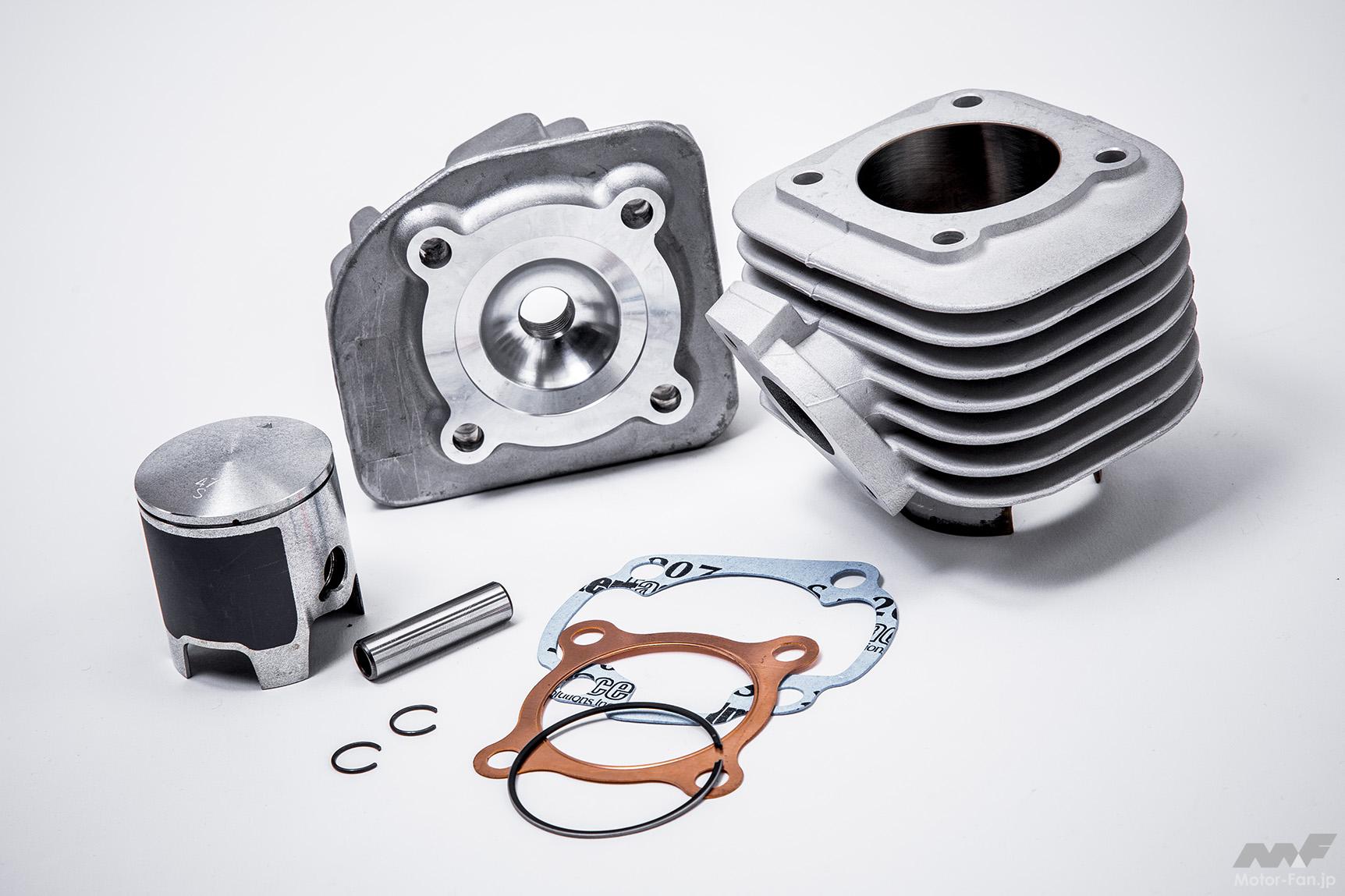

今回の68cc化の主役、KN企画製ボアアップキット。空冷フィンに白いコーティングが施されたアルミ製シリンダーは、排気ポートの開口面積が広い3ポートで、ポートタイミングもノーマルより早い。シリンダー内壁には耐久性を高めるためにメッキ処理が施されている。

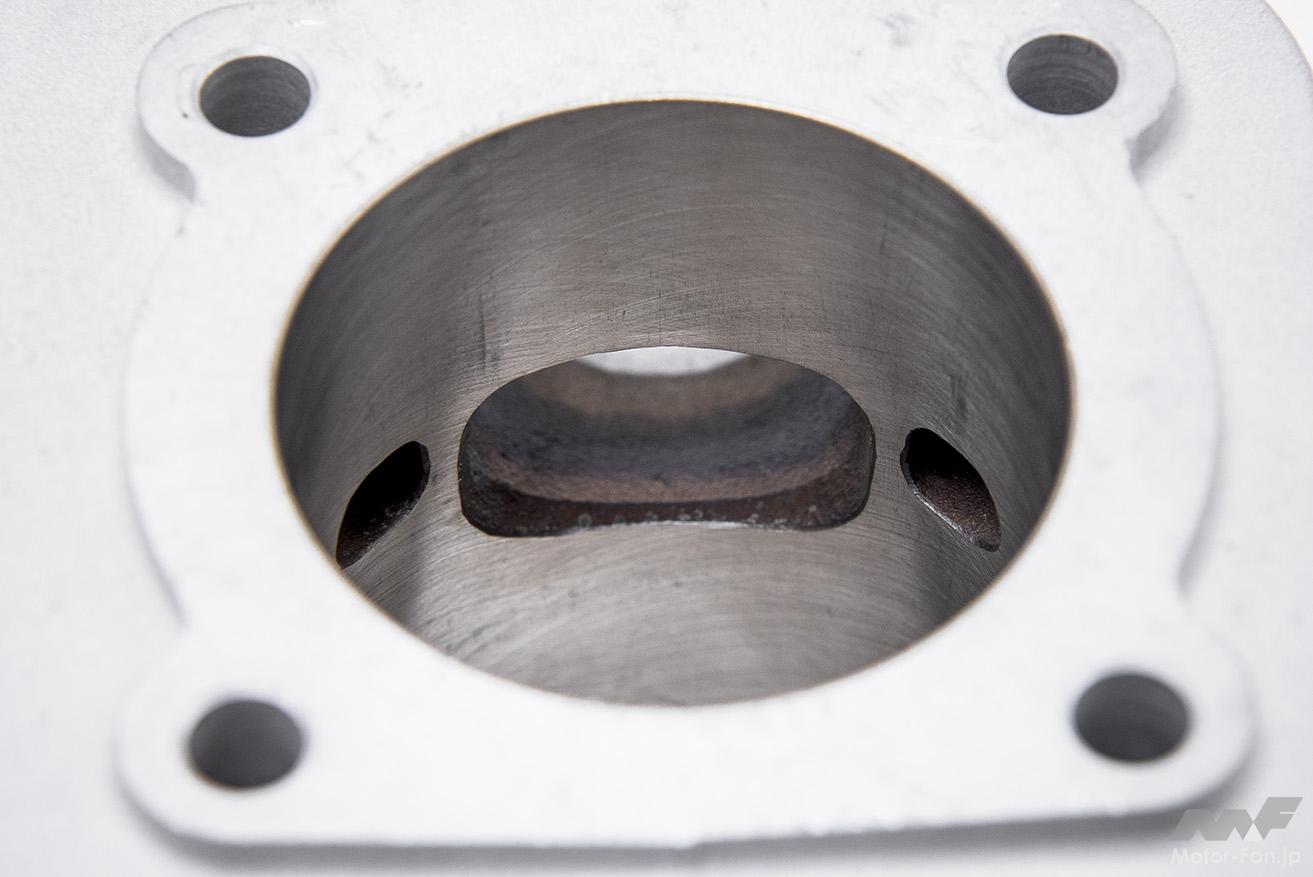

純正の排気ポートが１ポートなのに対し、KN企画製シリンダーは写真の通り3ポートを採用。エキマニ側の出口もKN企画製の方が大きく、排気効率に優れる。

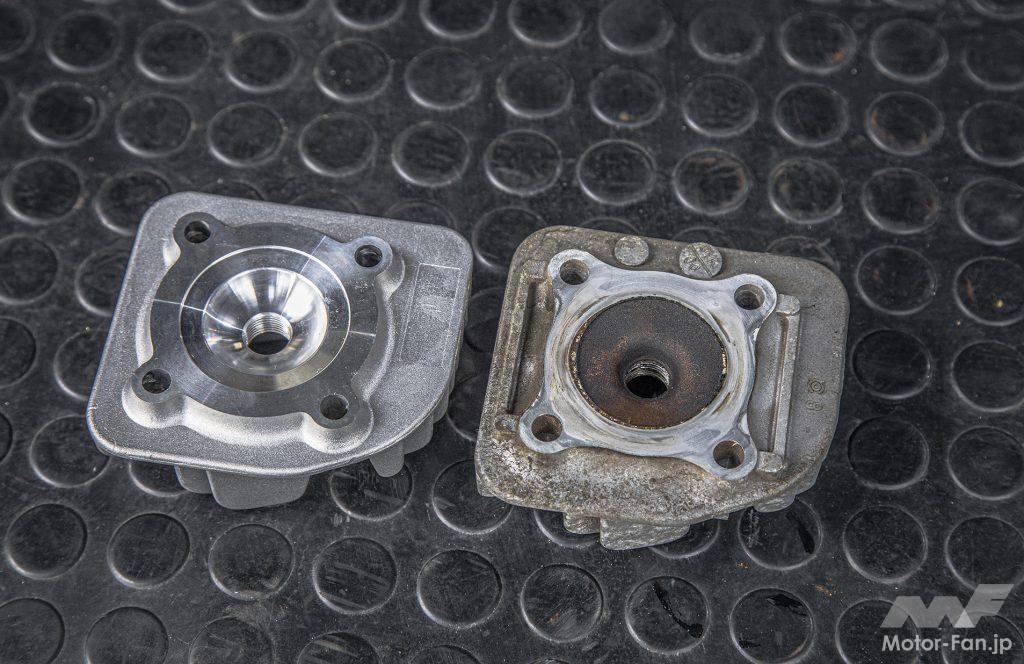

左がKN企画製シリンダーヘッド（348g）、右が純正シリンダーヘッド（382g）。純正とKN企画製では燃焼室の形状もスキッシュエリアの形状も全く異なる。

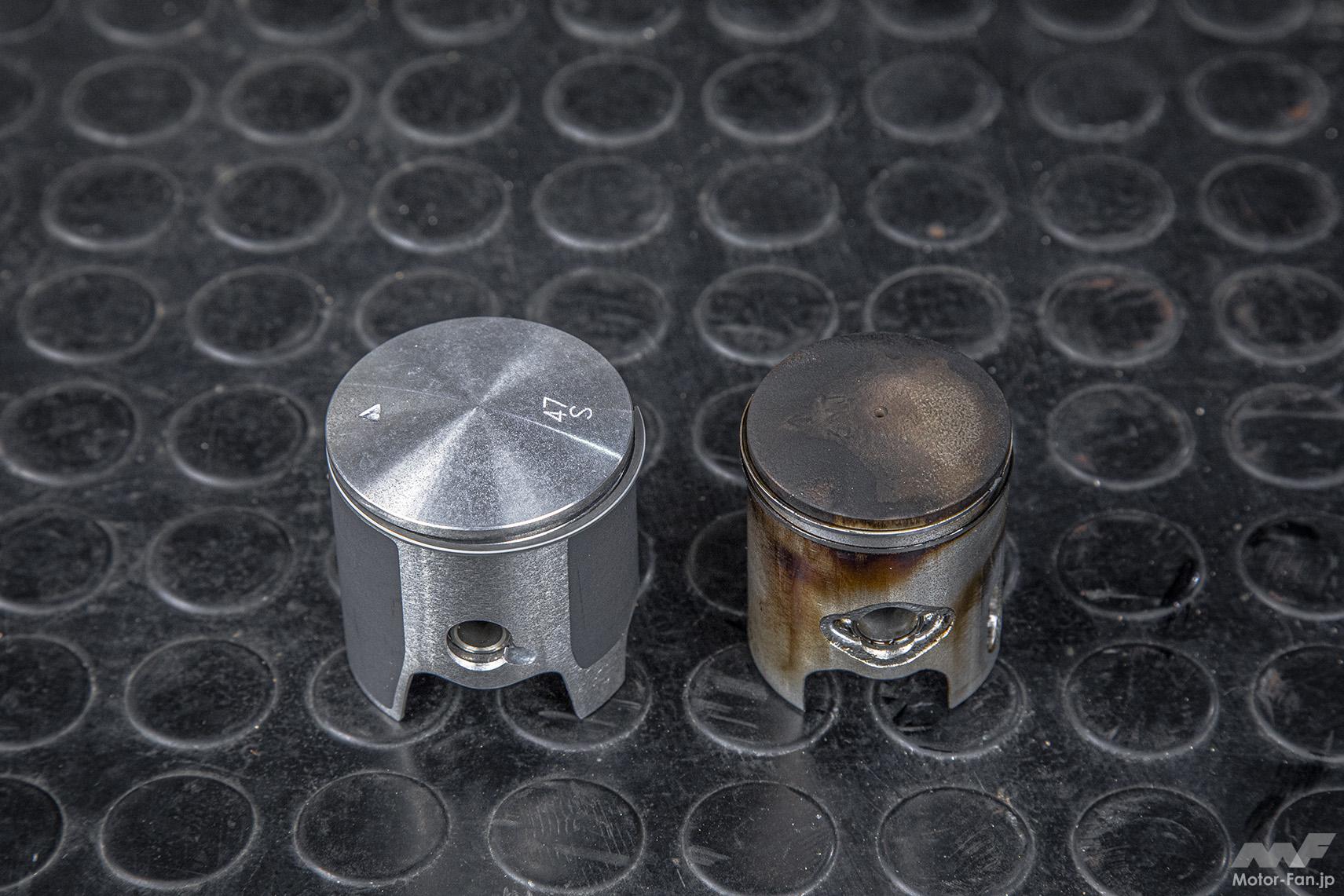

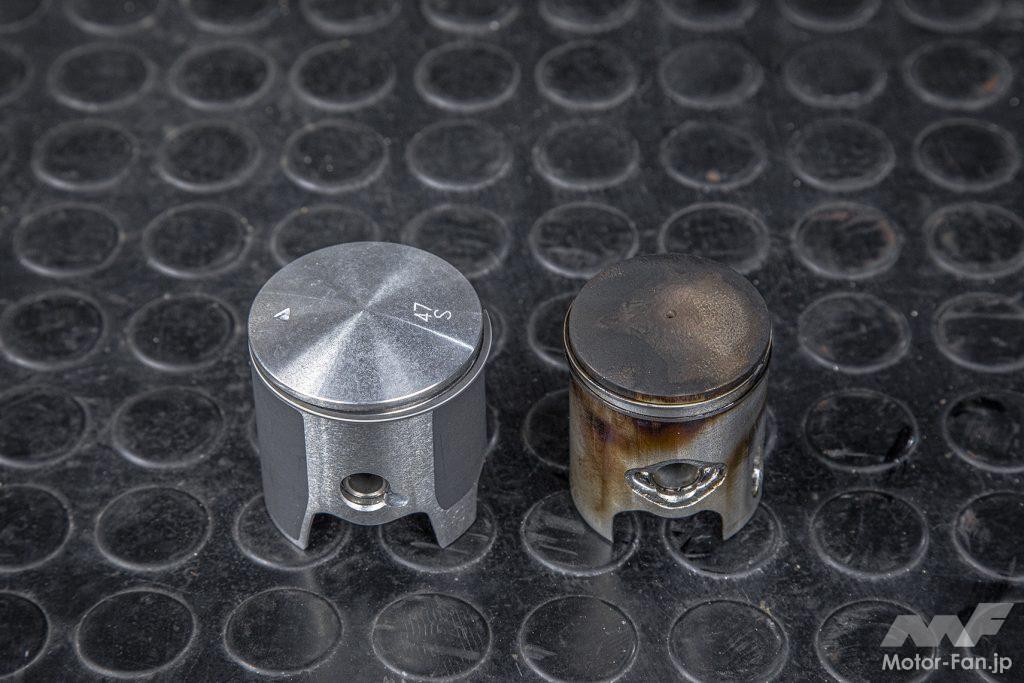

KN企画製ピストン（左）はφ47mm、90g。純正ピストン（右）はφ40mm、59g。KN企画製ピストンはスカート部分にモリブデンコートが施されており、初期馴染みに優れる。

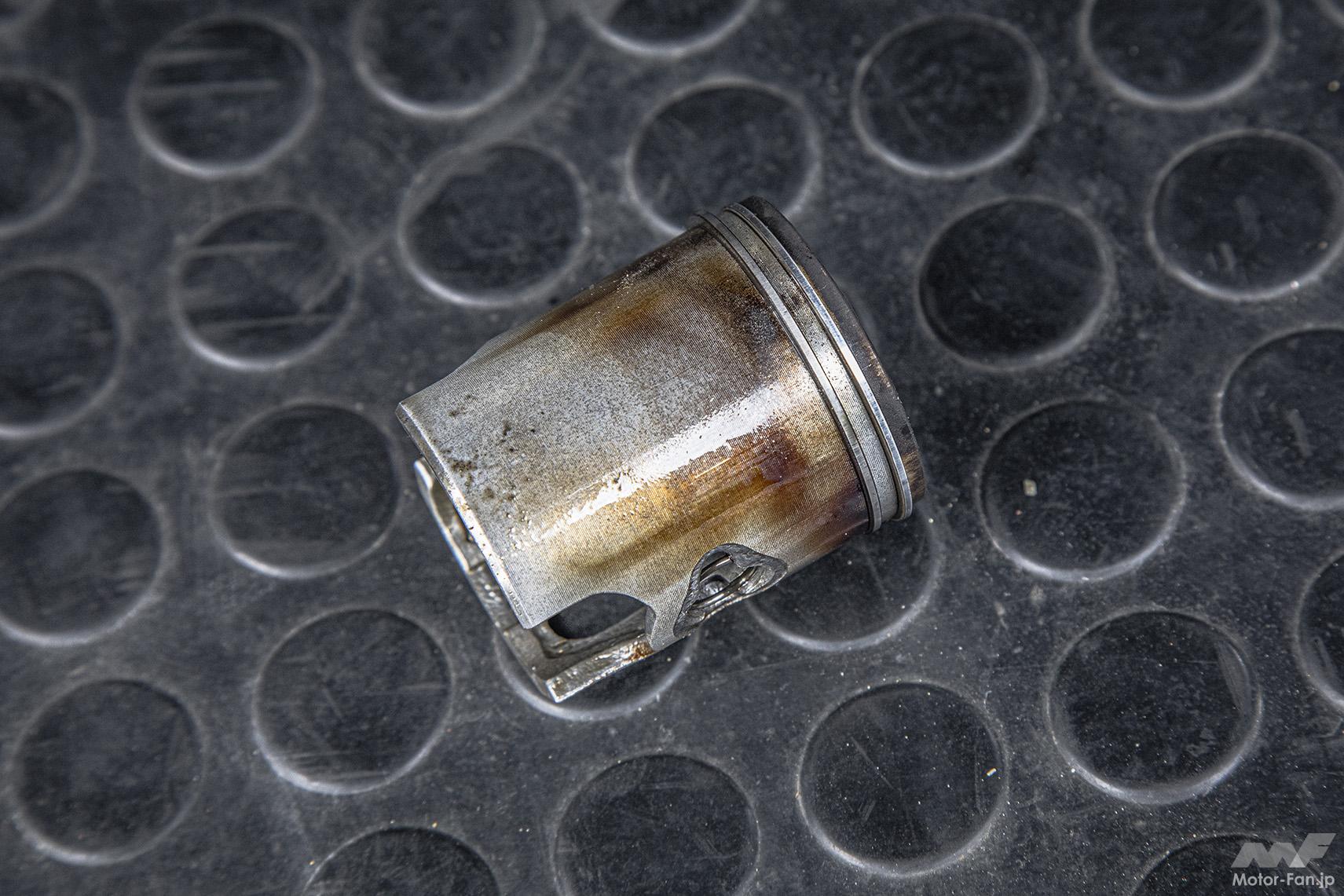

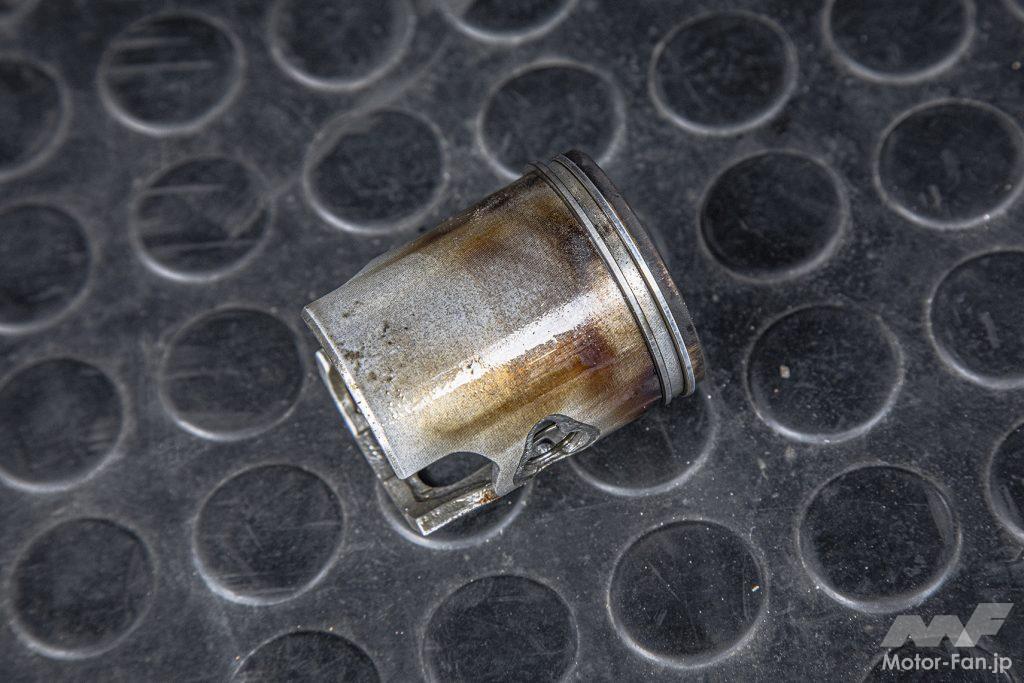

13800km走行したと思われる純正ピストン。ヘッド周りにカーボンが見られる他は、スカート周りに薄〜い縦筋がある程度で問題無し。ピストンリングの張力もまだ十分残っていた。

キャブレターも大口径化

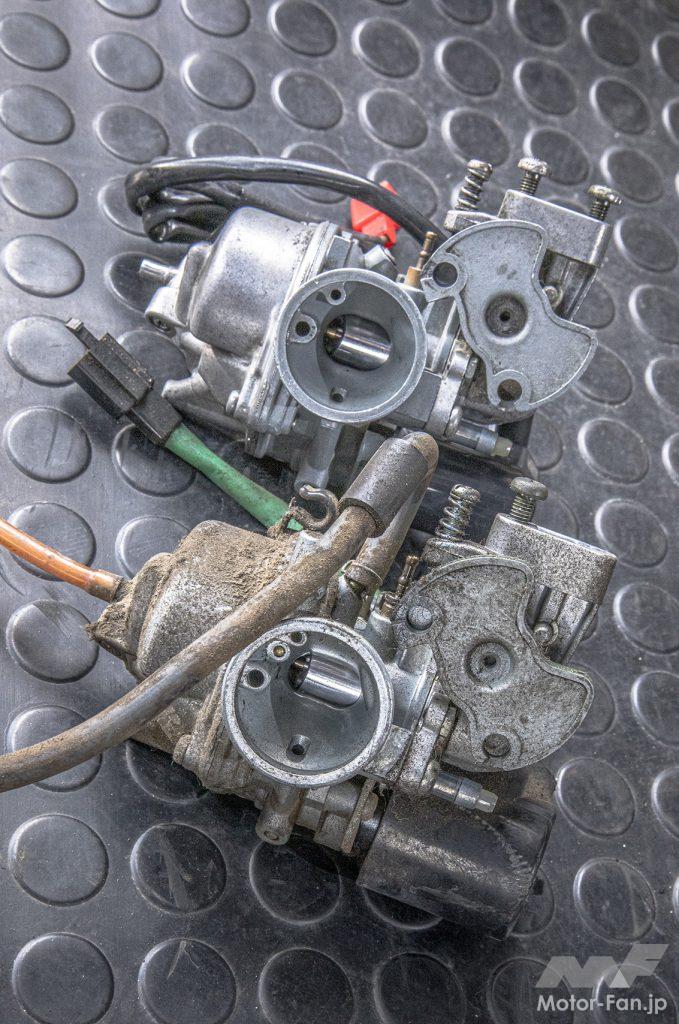

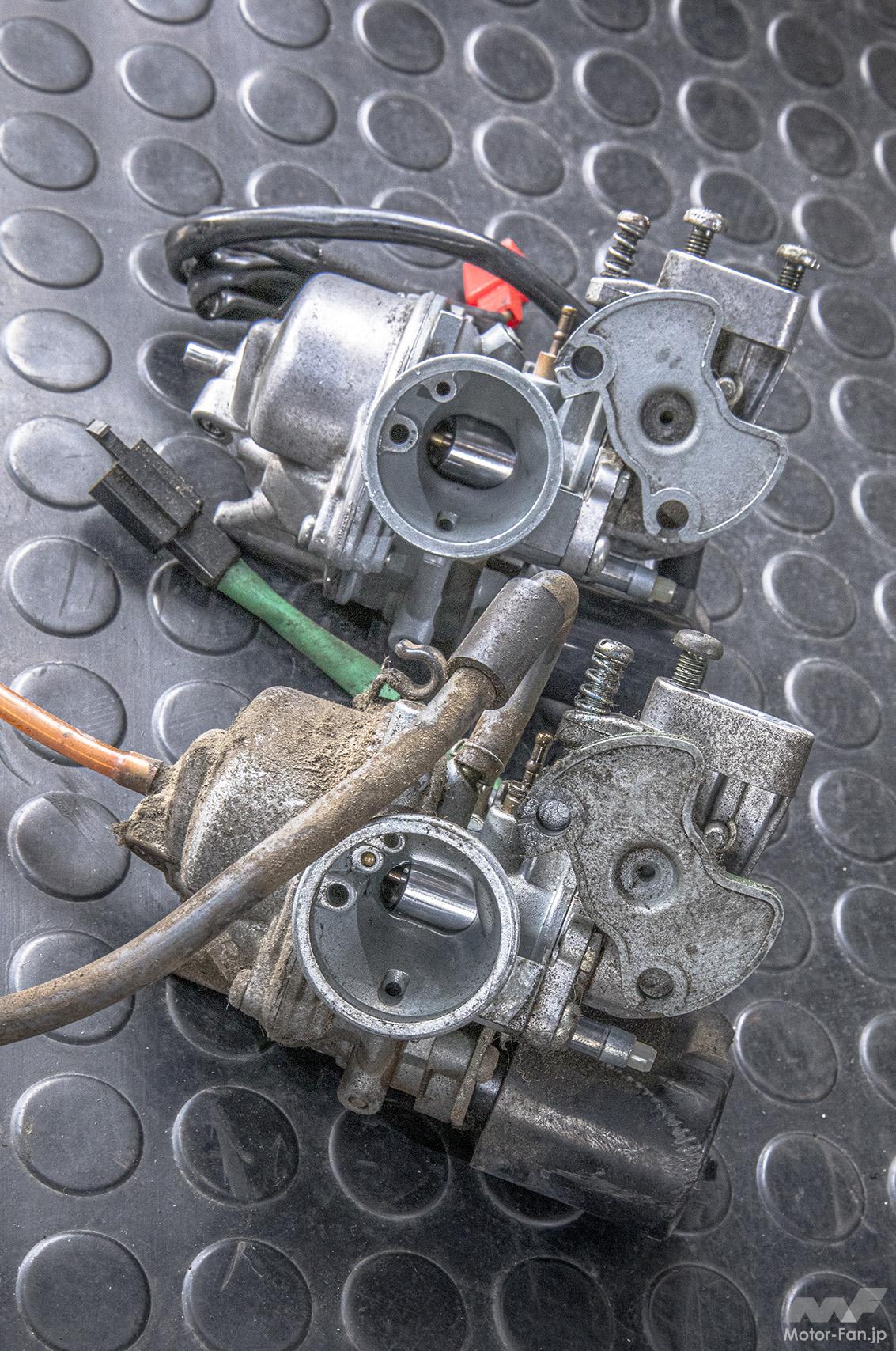

キャブレターはJOGアプリオ純正（手前）からグランドアクシス100純正（奥）に交換。吸気口はいずれも楕円形状で、グランドアクシス100純正の方が開口面積が広い。

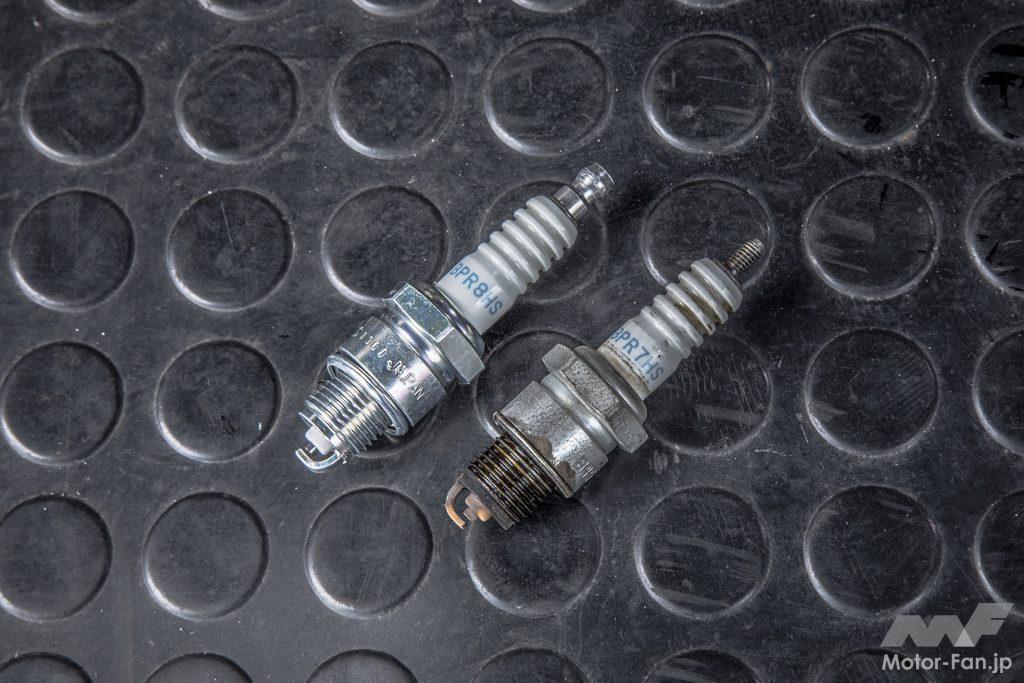

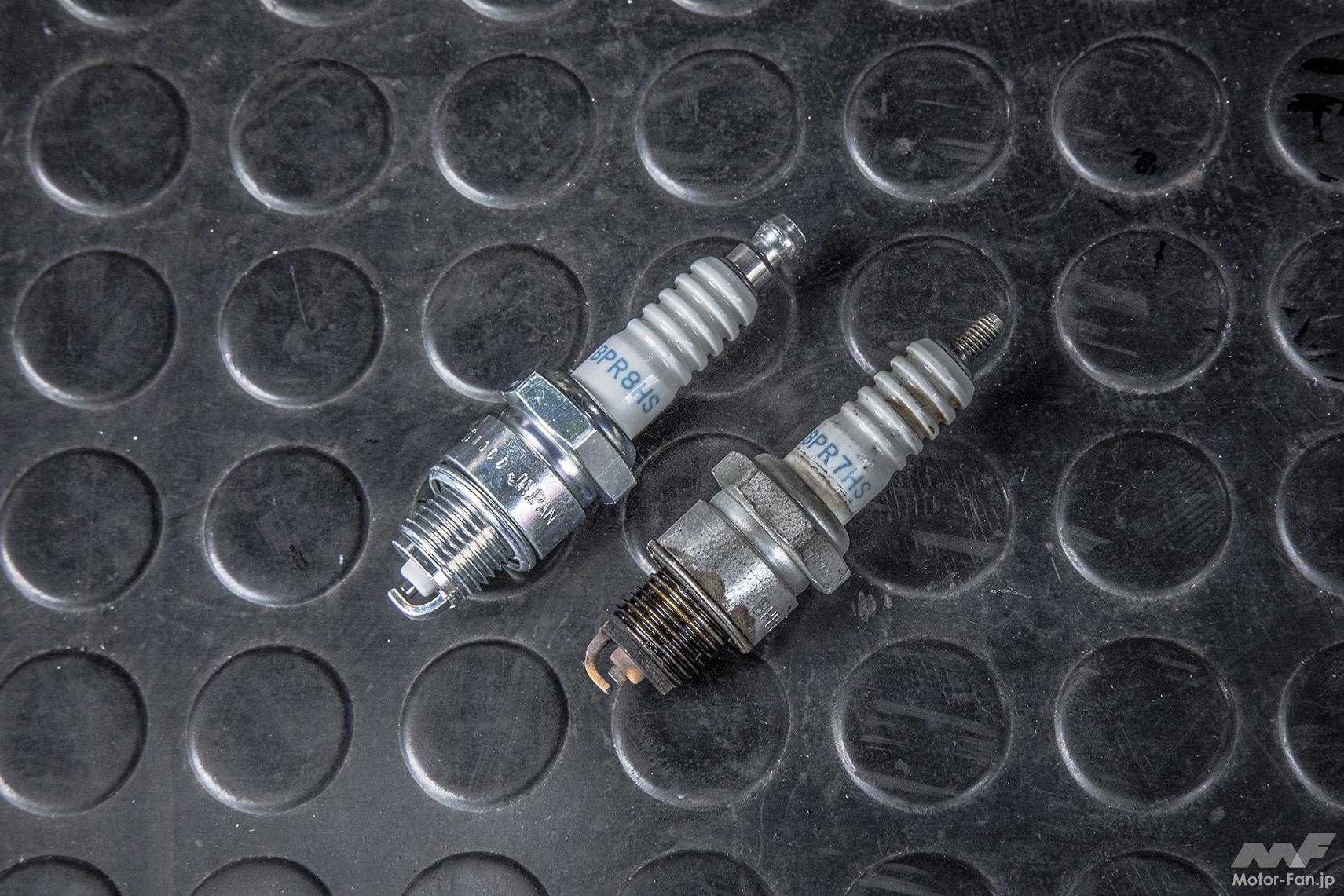

ボアアップで熱量が上がったエンジンに対して、スパークプラグの熱価もBPR7HS（左）からBPR８HS（右）に上げた。

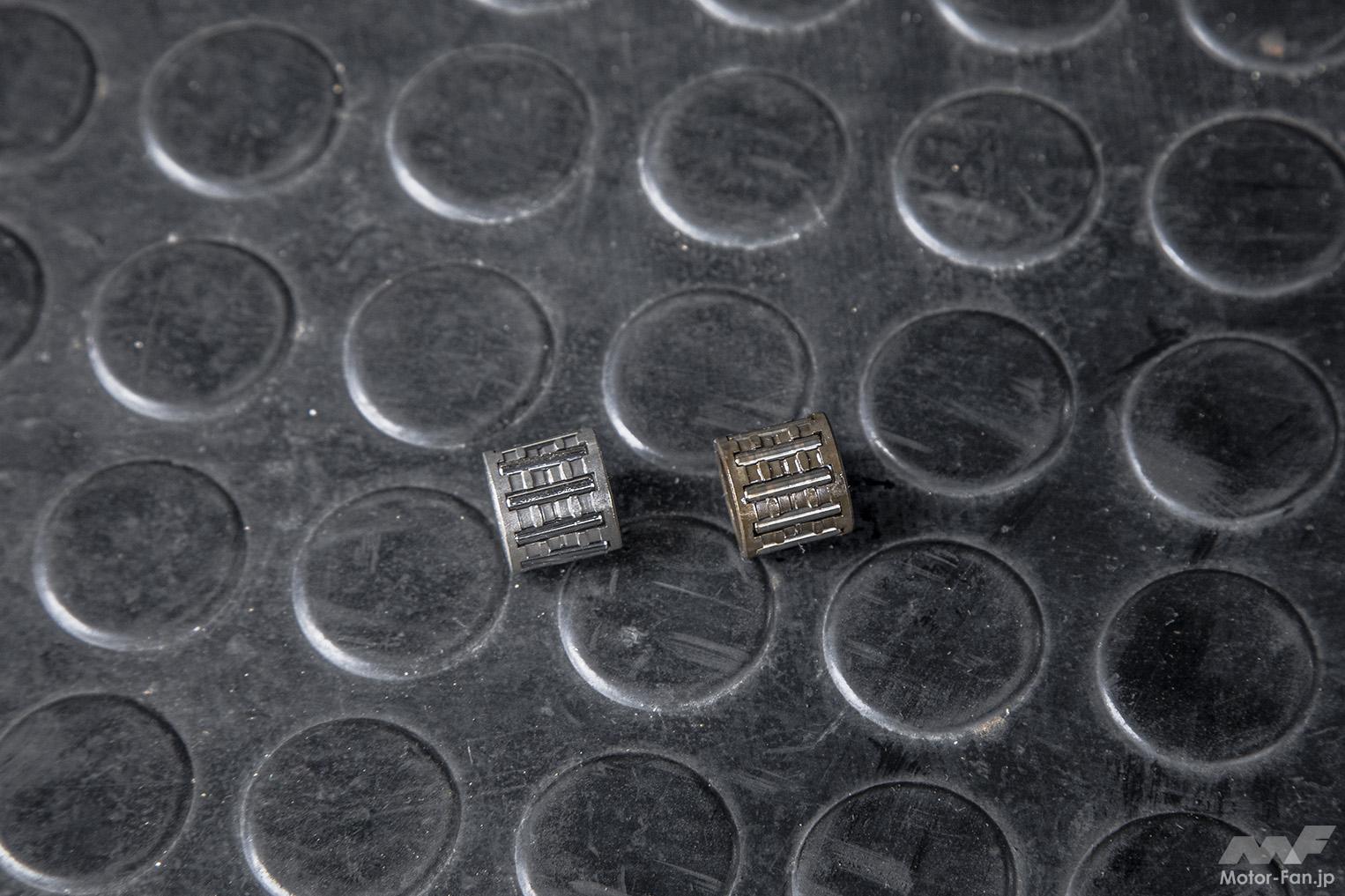

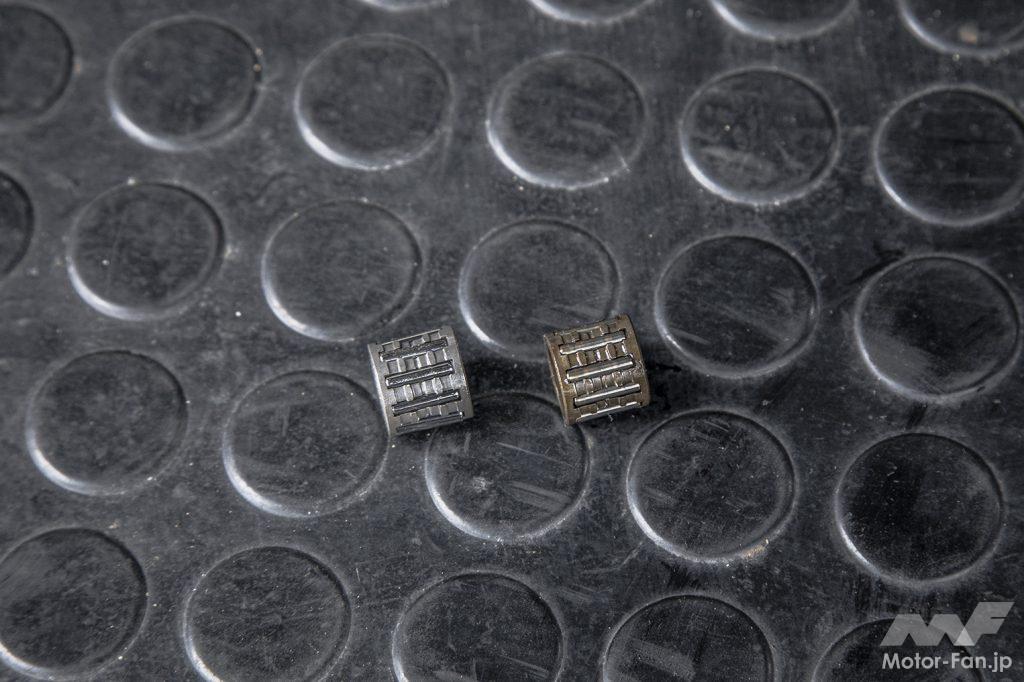

1万km以上走行した小端ベアリング（右）は熱が入り茶色くなっていた。これも新品（左）に交換。

順番に組み込もう！

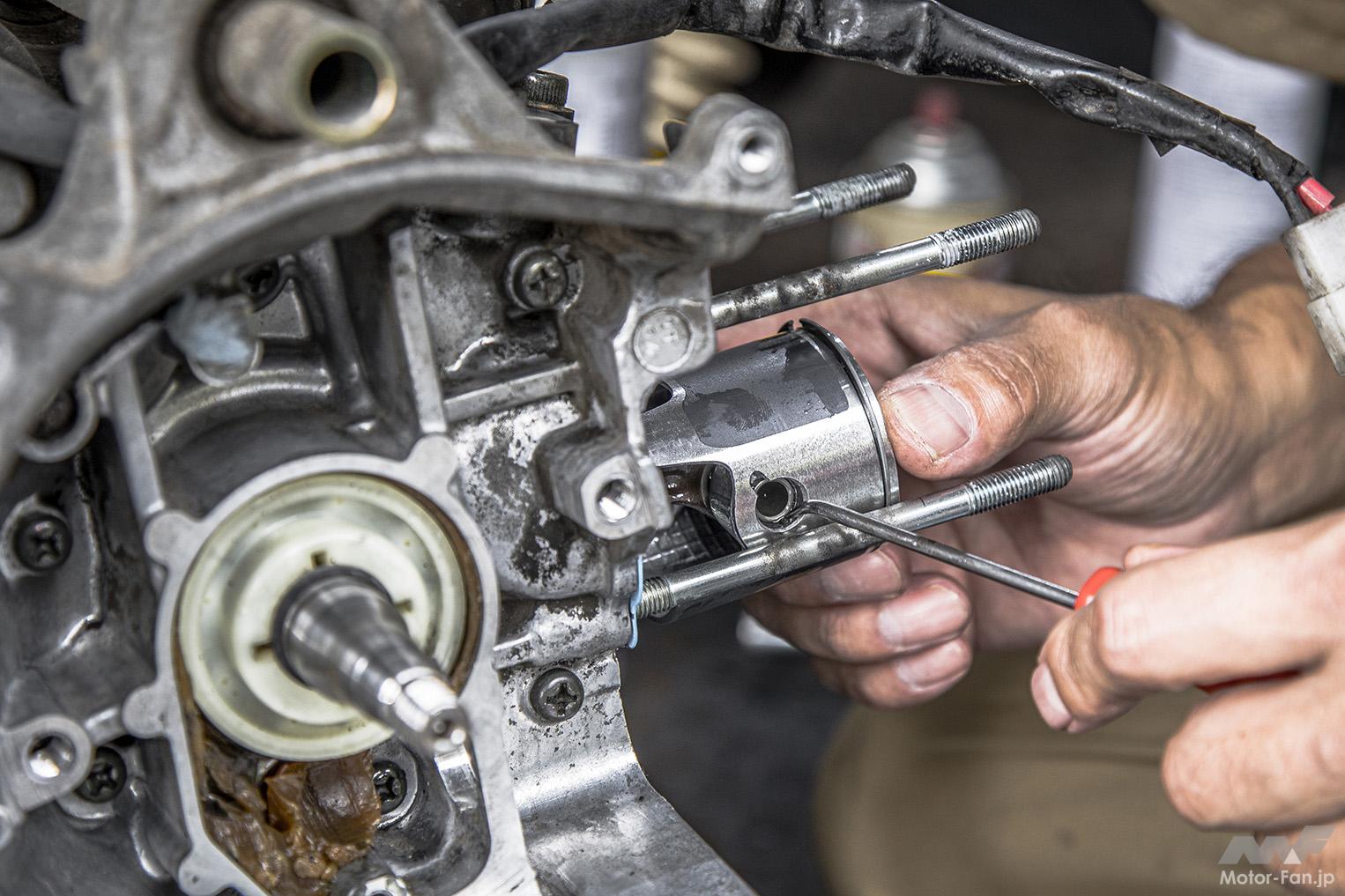

ピストンを組む。ピストンピンを挿入した後、Cクリップでピストンを固定する。

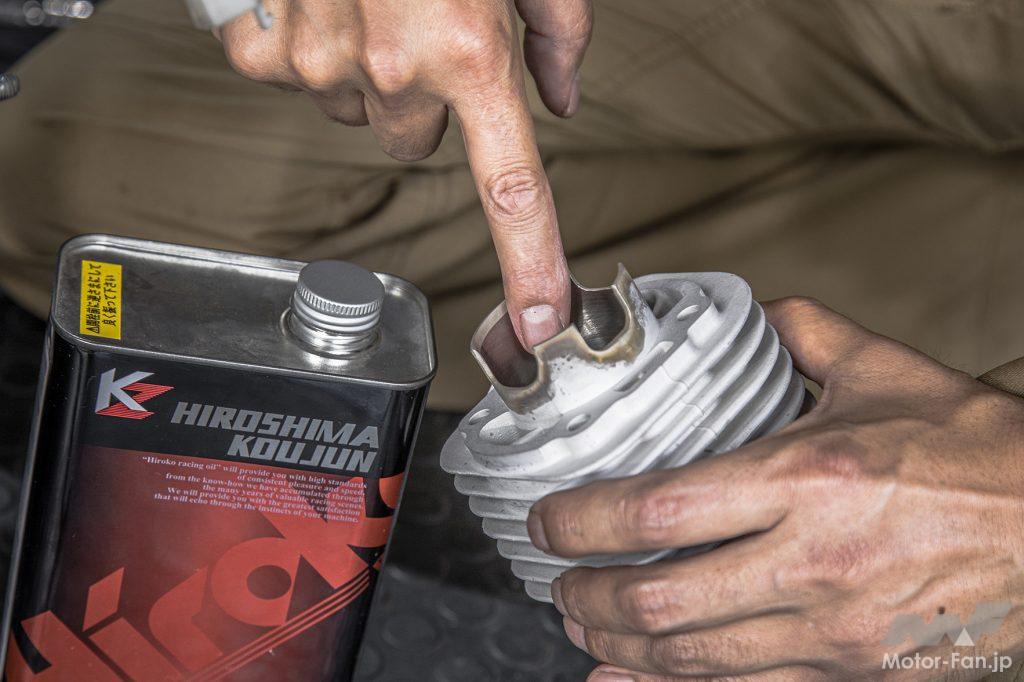

シリンダー内にエンジンオイルを塗布する。

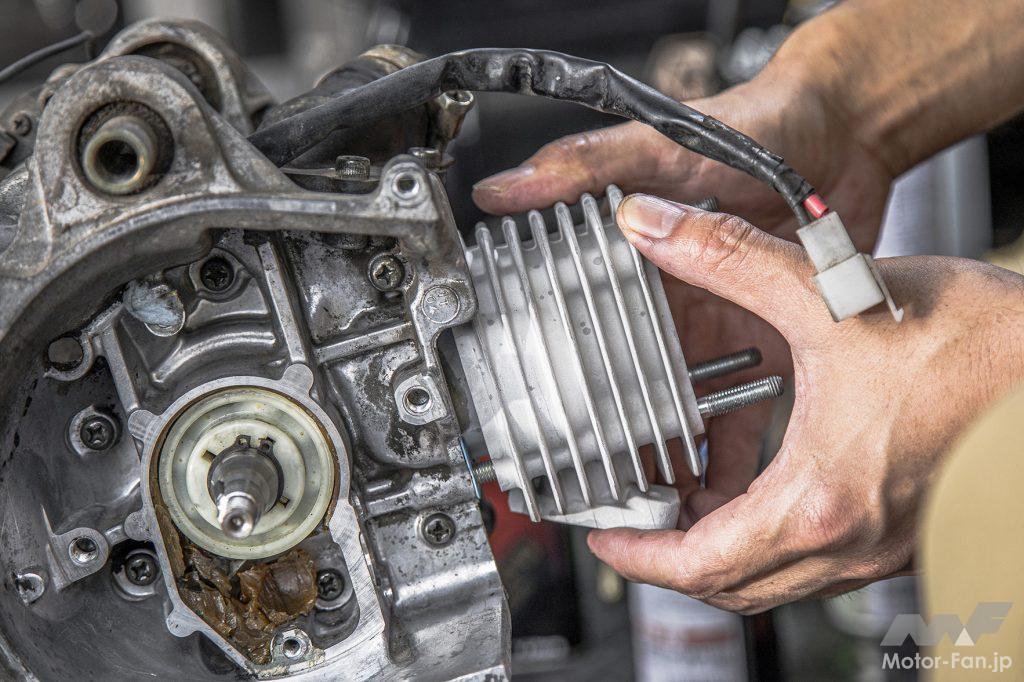

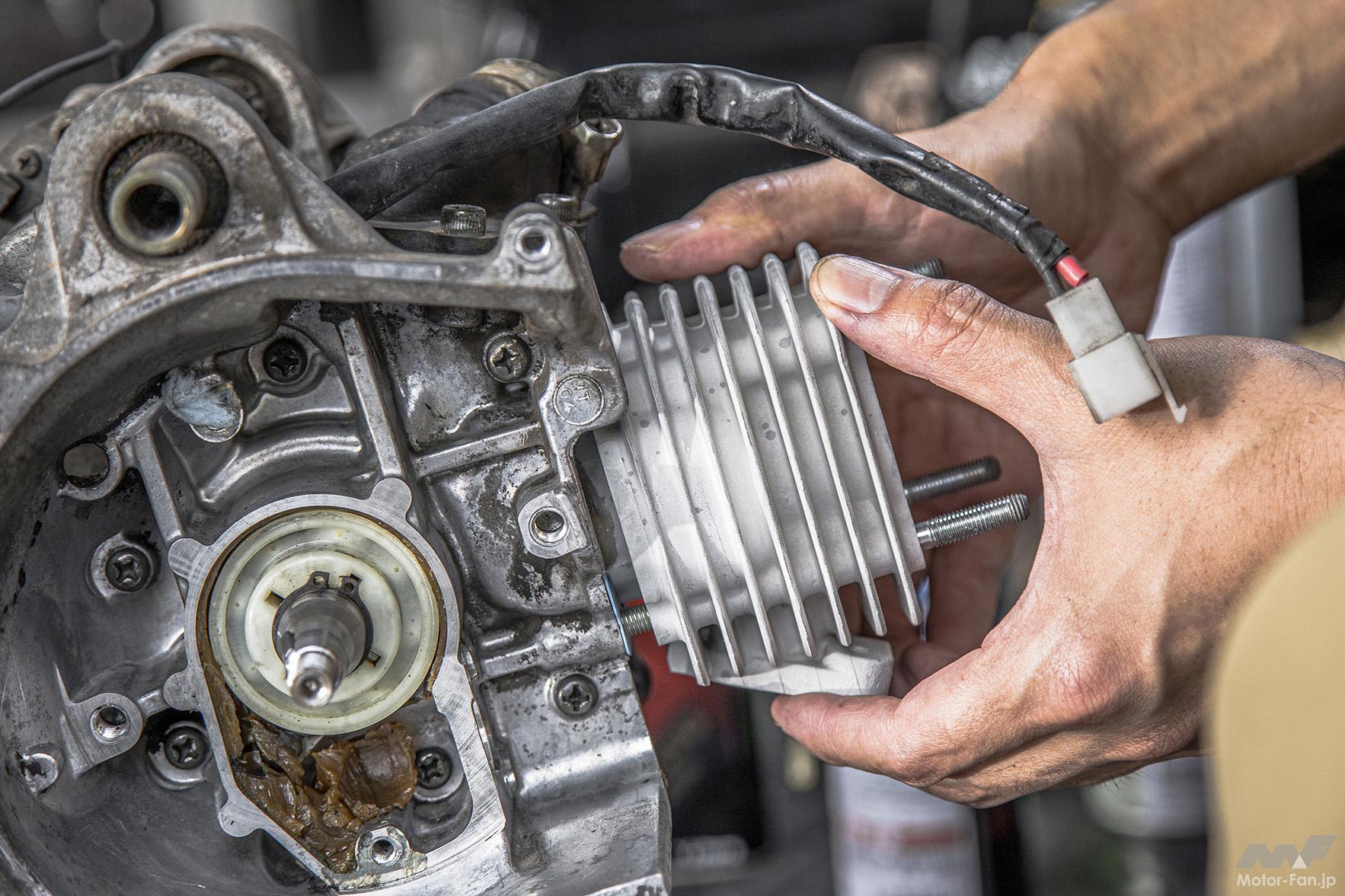

ピストンリングを縮めながら、シリンダーを組む。

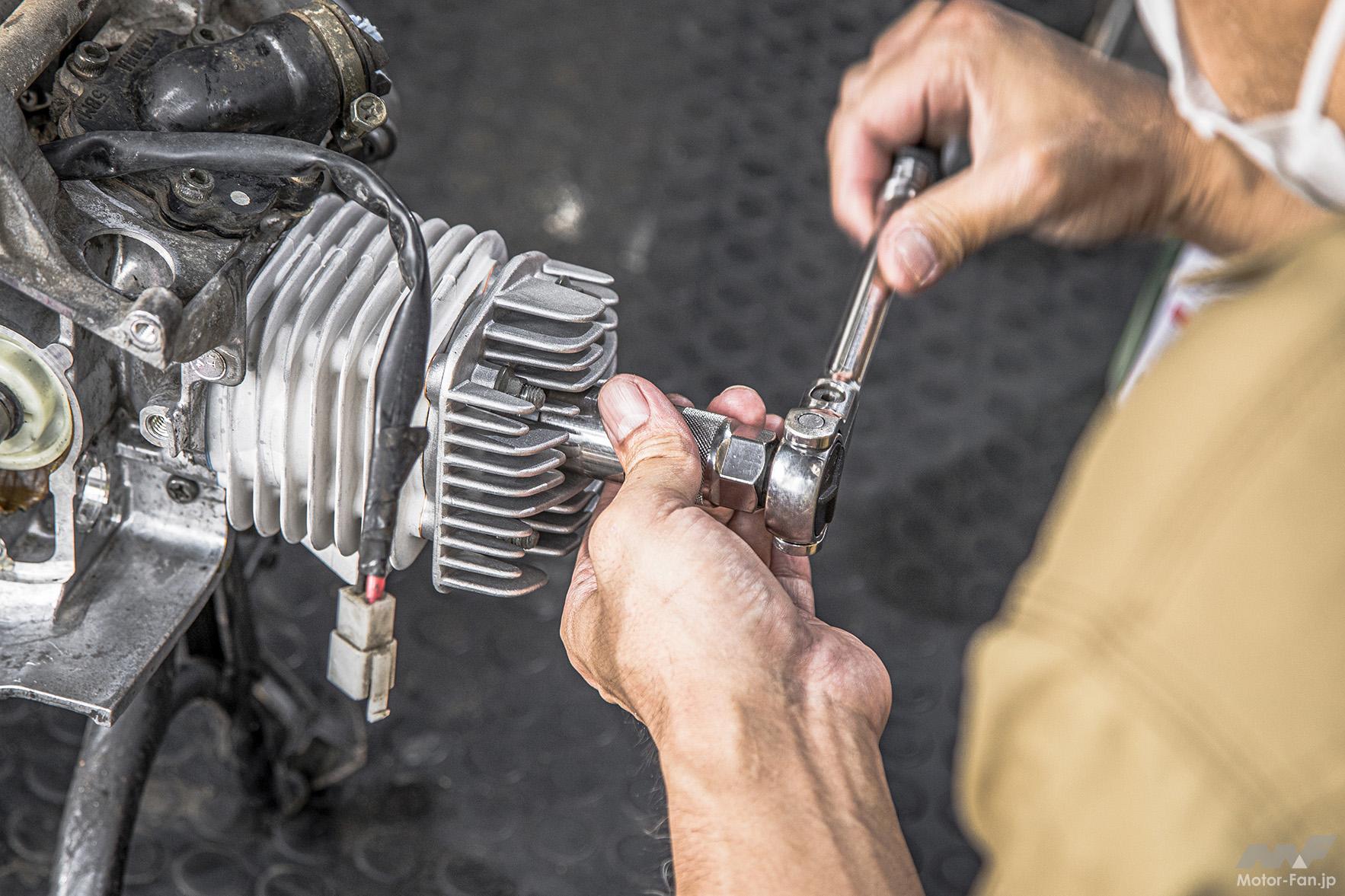

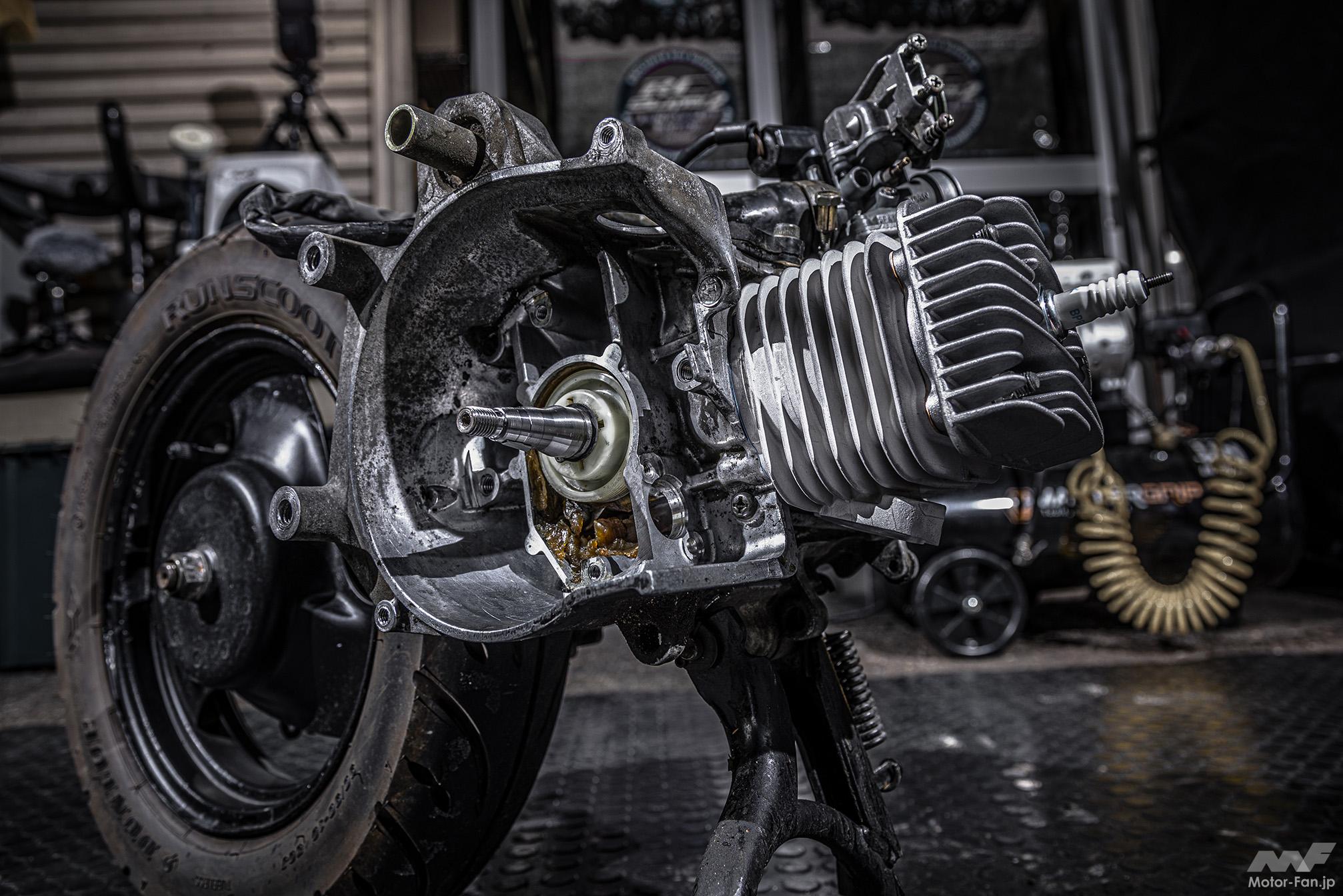

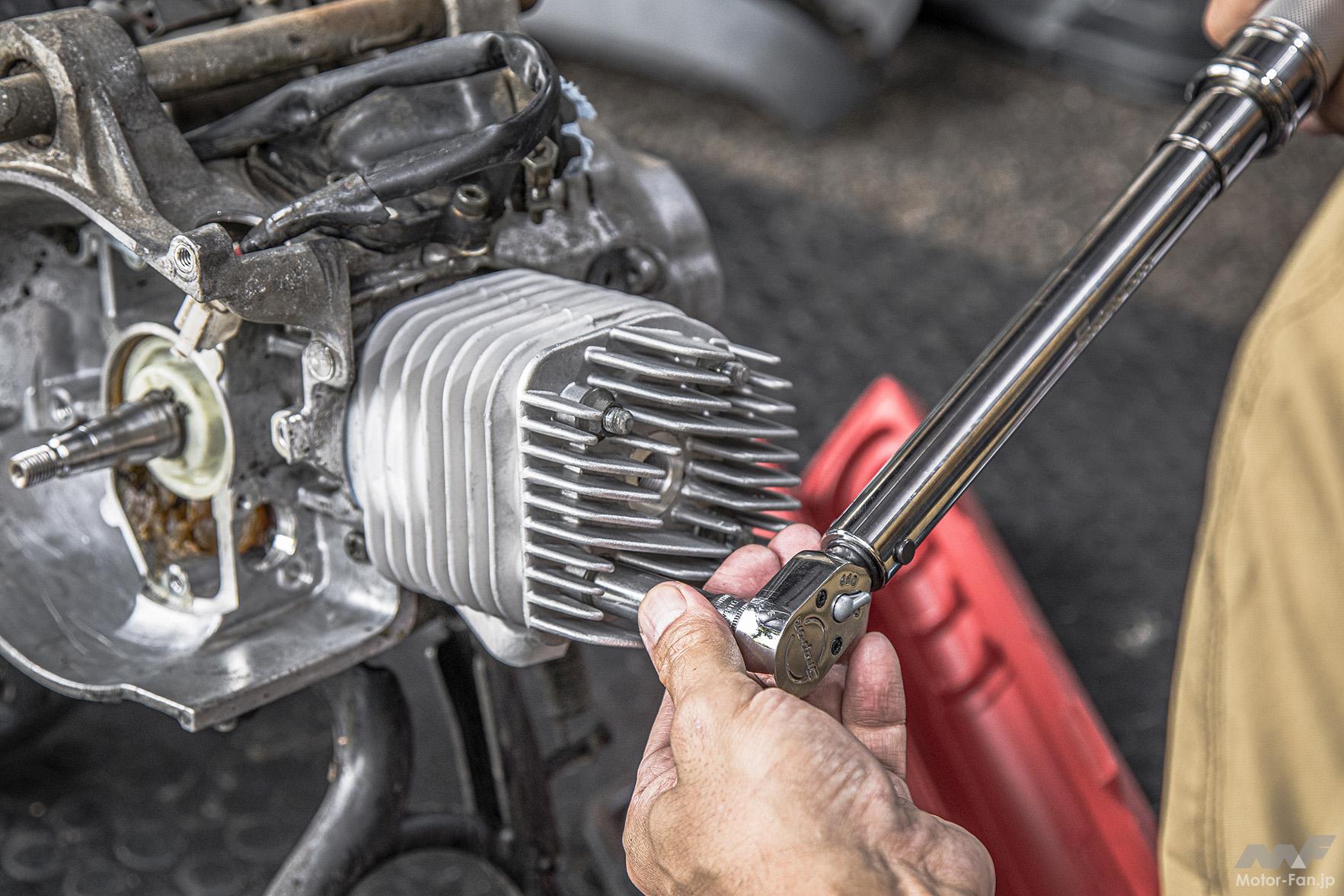

ヘッドガスケット、シリンダーヘッドを組み、ナットで固定する。

新品のスパークプラグを組む。

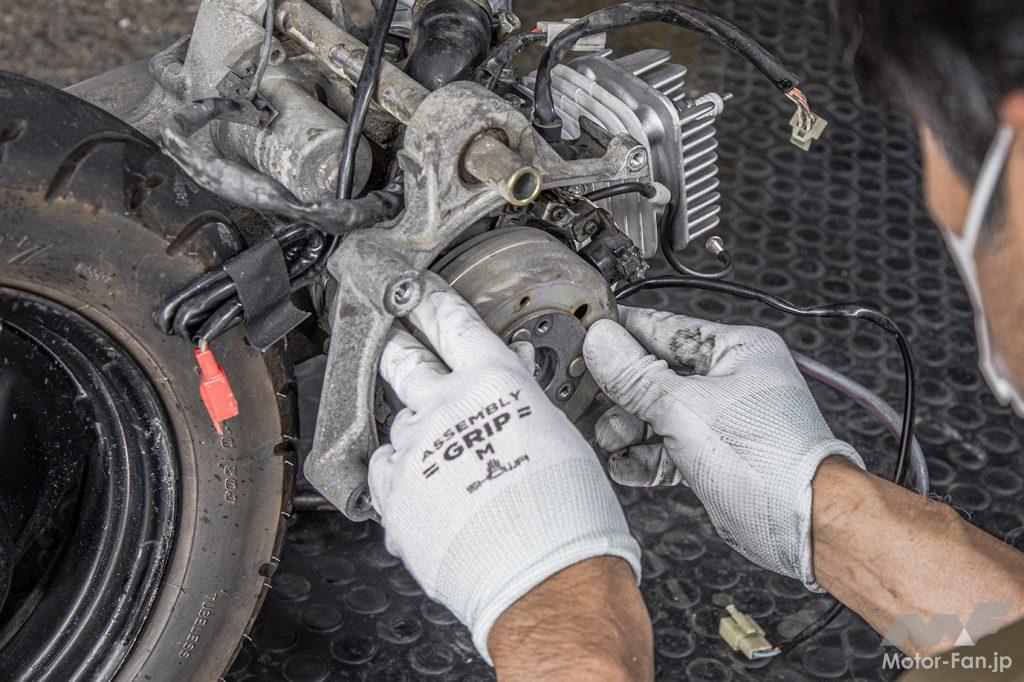

ローター周りの洗浄時に外したオイルポンプ、ステータコイル、アウターローター、空冷ファンも元どおりに組んでおく。

空冷ファンカバーとエンジン側の樹脂カバーを取り付ける。

エンジンハンガーにシャフトを通し、車体にエンジンを載せる。下ろす時と同様に、二人で作業すると楽。

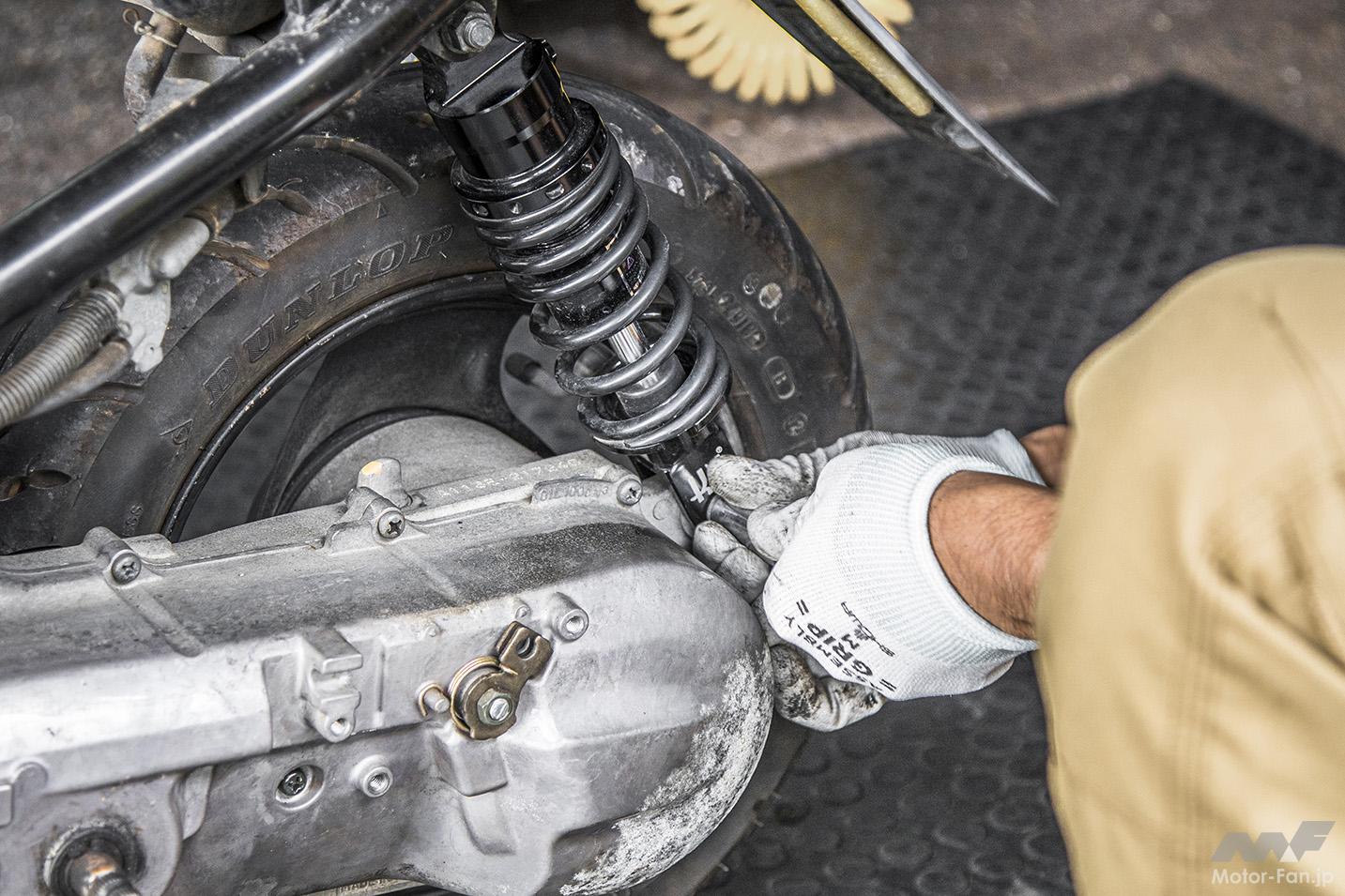

車体にリヤショックを取り付ける。

オイルポンプやセルモーター、ジェネレータ、バッテリーそれぞれのカプラーを繋ぐ

キャブレターを取り付ける。スロットルワイヤーとオートチョークのカプラーも組み込む。

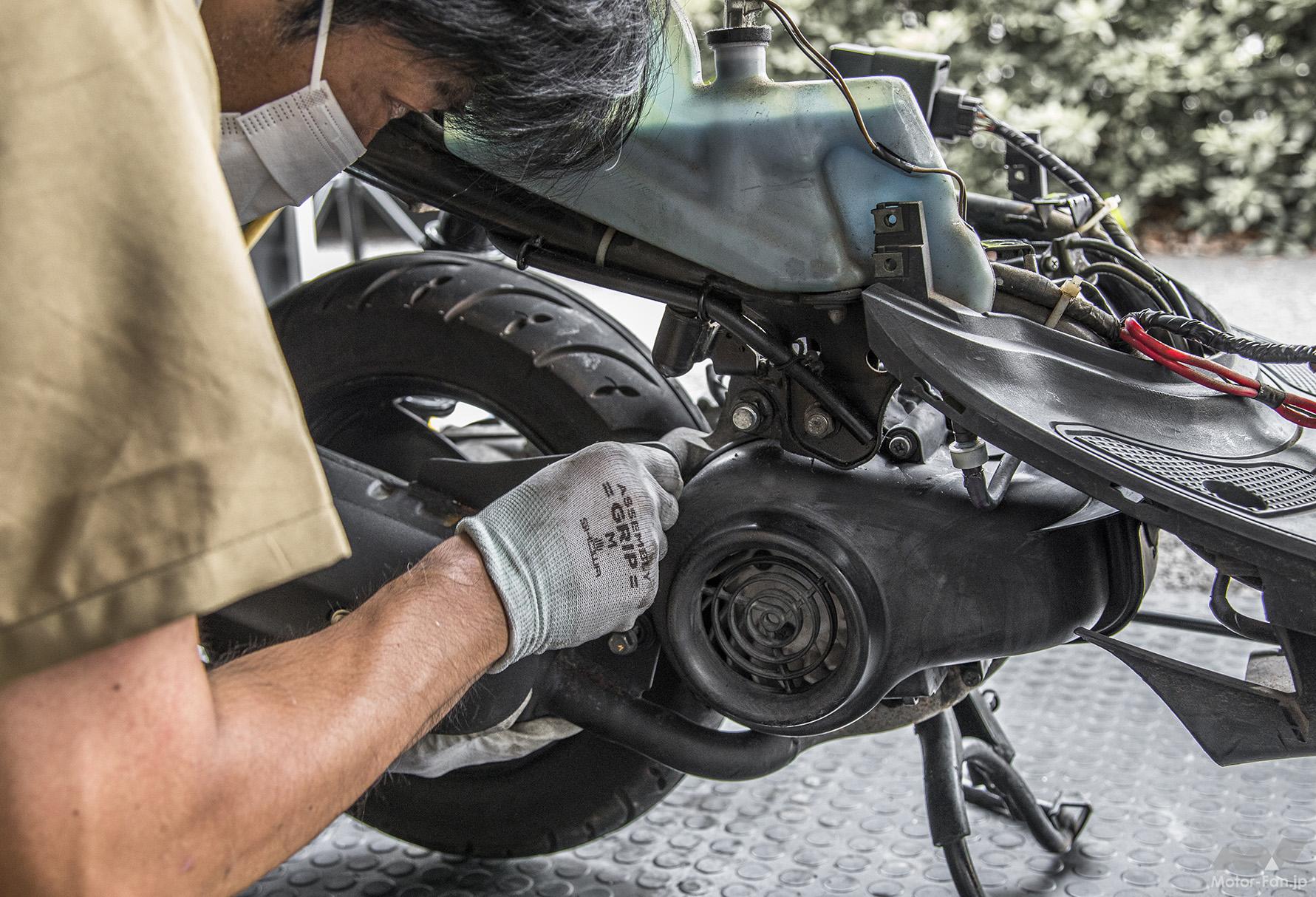

マフラーを取り付ける。

Gロック、リヤブレーキワイヤー、キックペダルを組む。

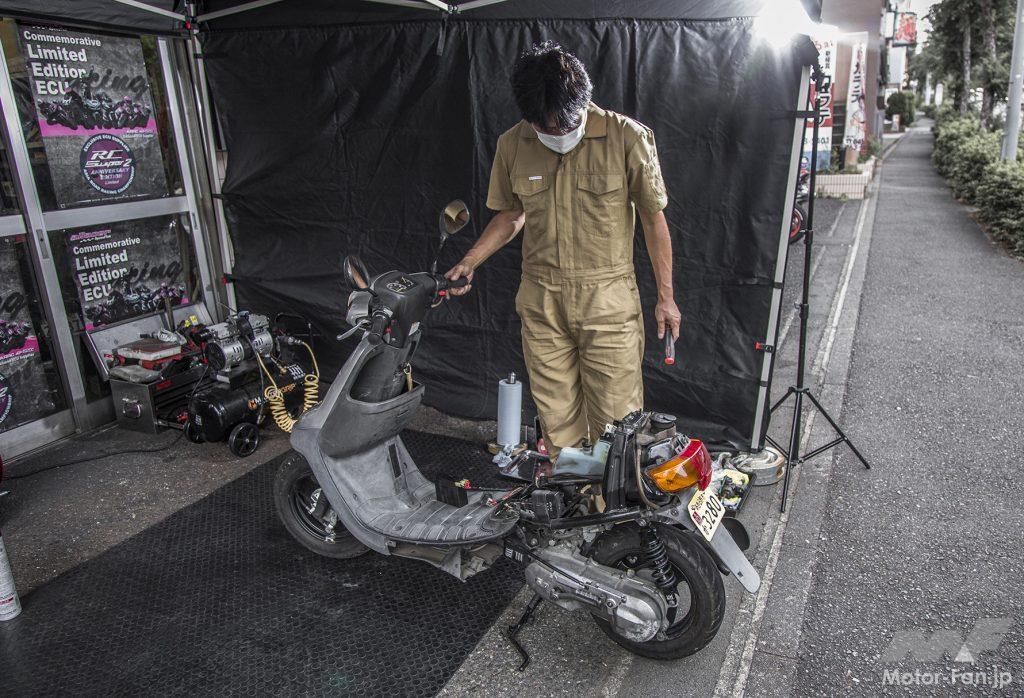

ここでエンジンを試動！

ひとまずエンジンを掛けてみる。エアクリーナーボックスをつけていない、いわゆる直キャブ状態でも問題なく掛かり、アイドリングも安定している。慣らし運転として、このまま30分ほど放置した。

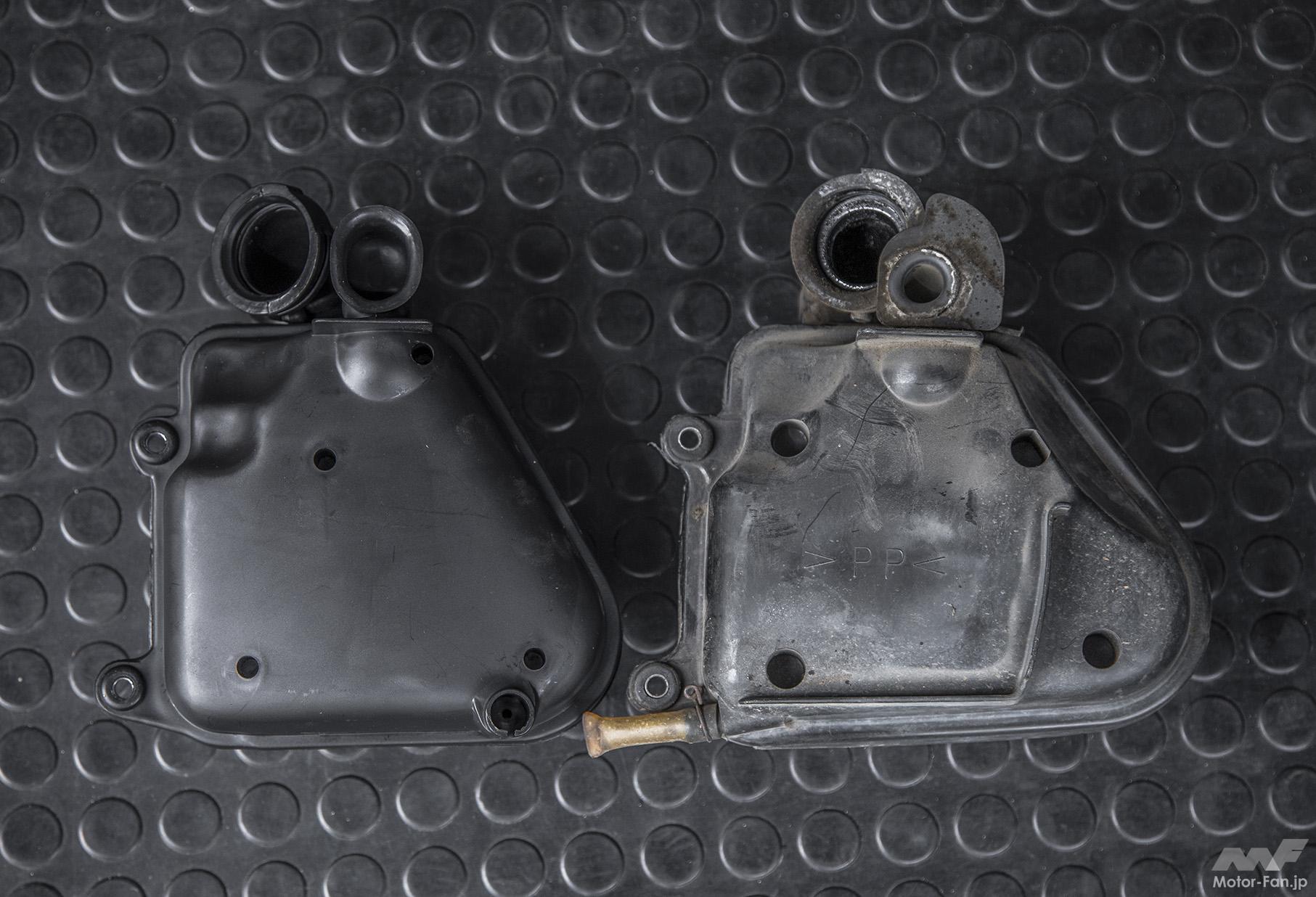

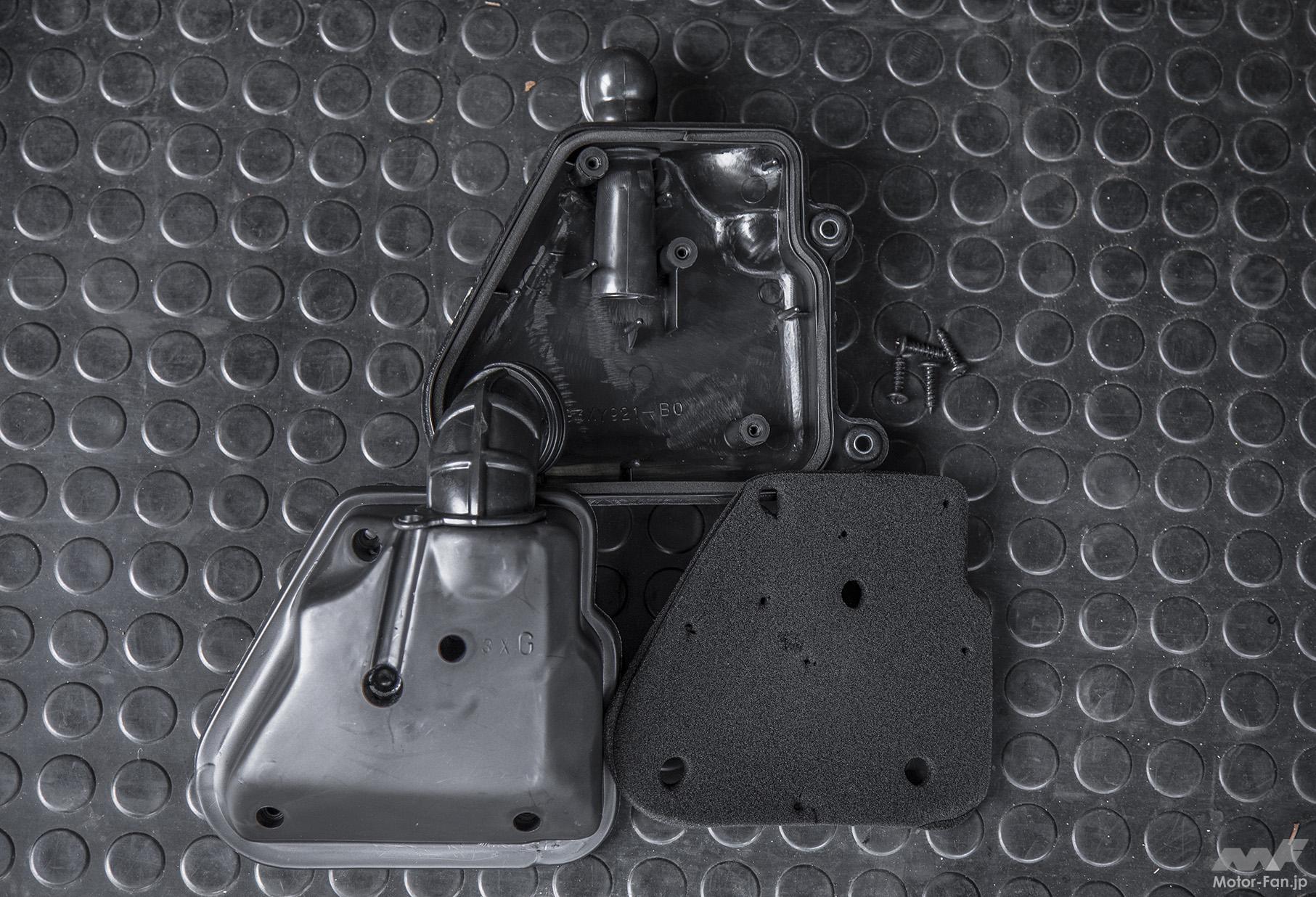

エアクリーナーボックスもこれを機に交換。KN企画製（左）は純正（右）よりも吸入口が大きく設計されている。

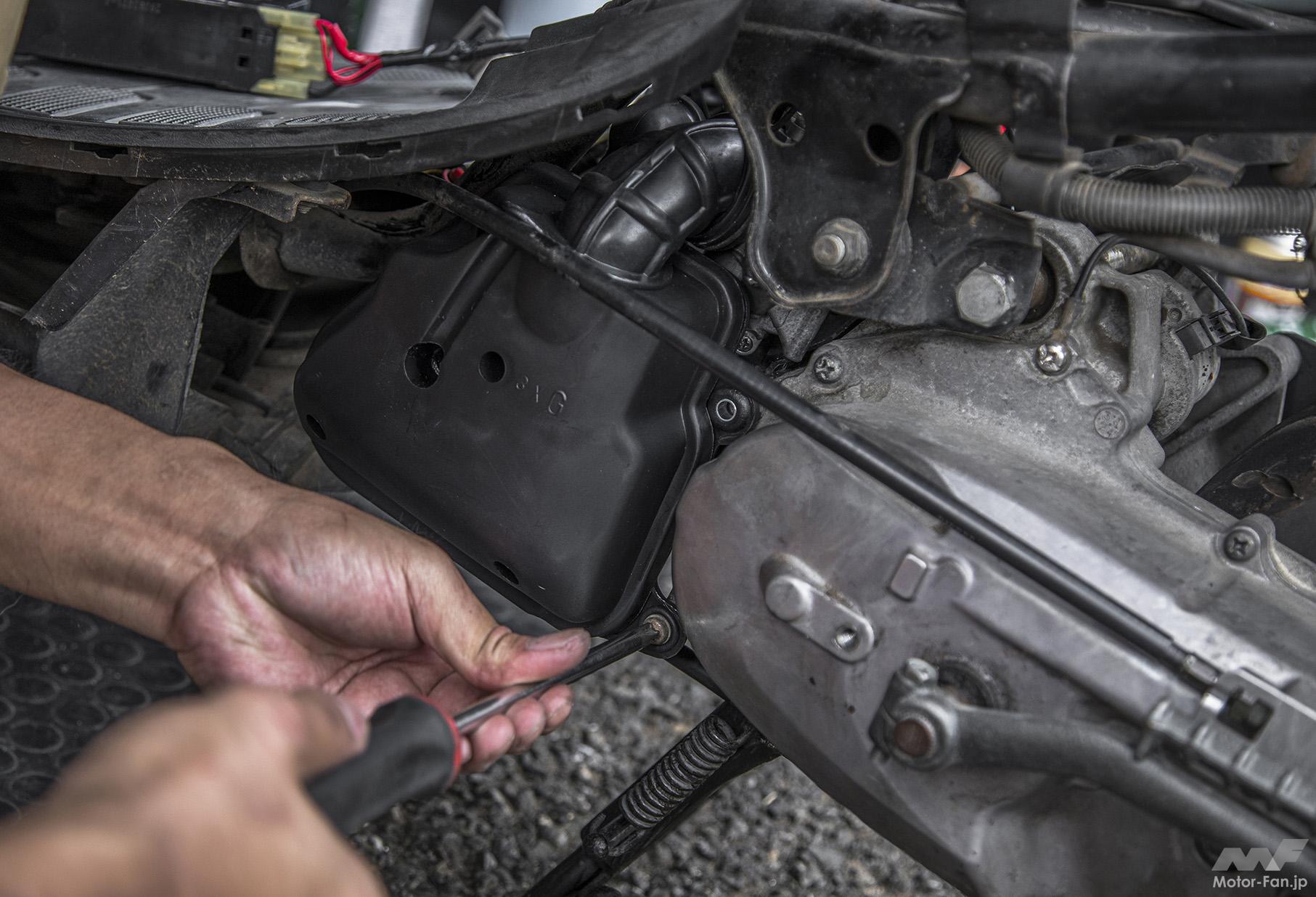

エアクリーナーボックスを取り付ける。フィルターは目の荒いタイプ（KN 企画製）に交換済み。

外装一式を取り付ける

あとは、カウル類一式、シートボックスなどを元どおりに組んでいく。これで組み付け作業は完成。

Pointその2！

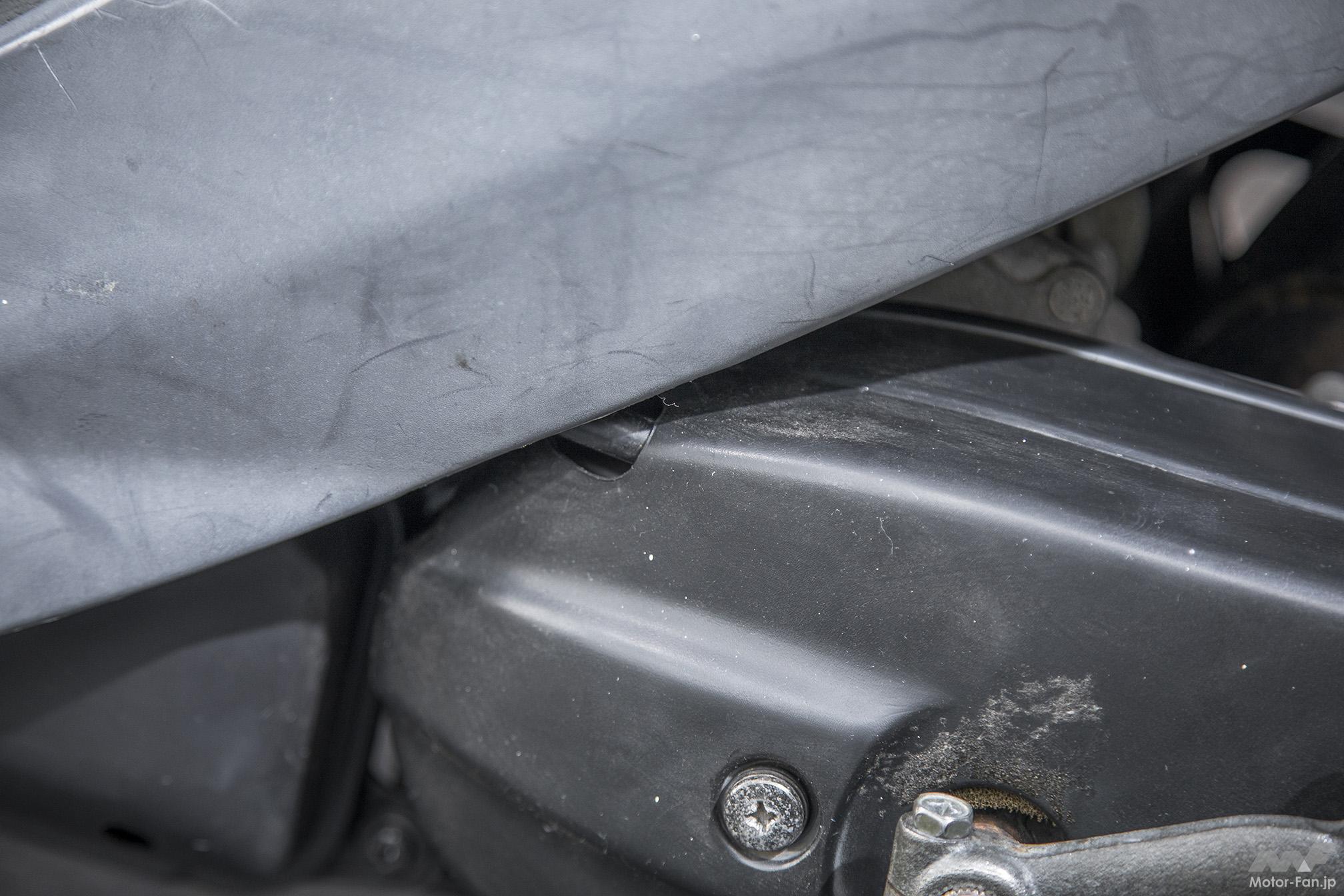

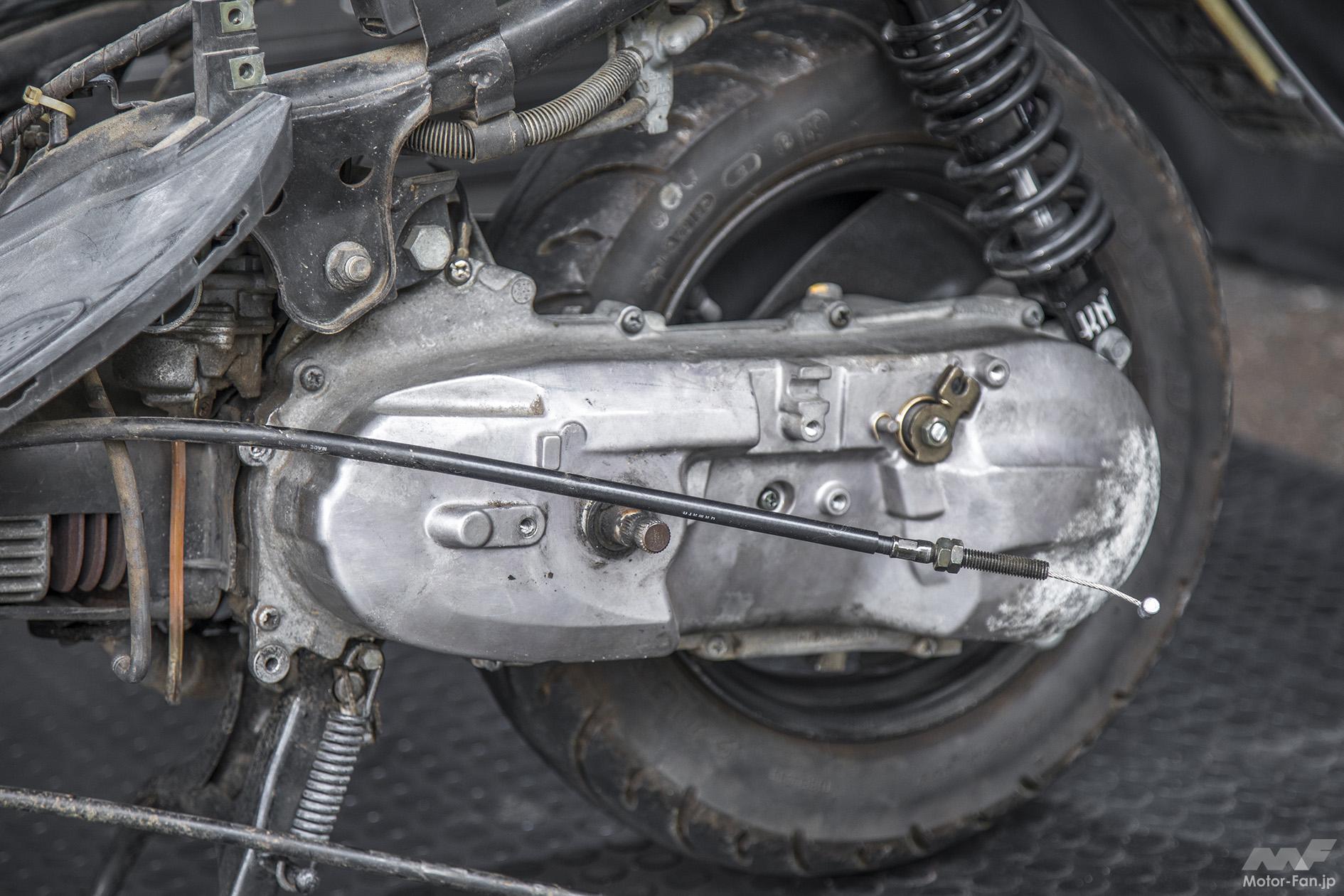

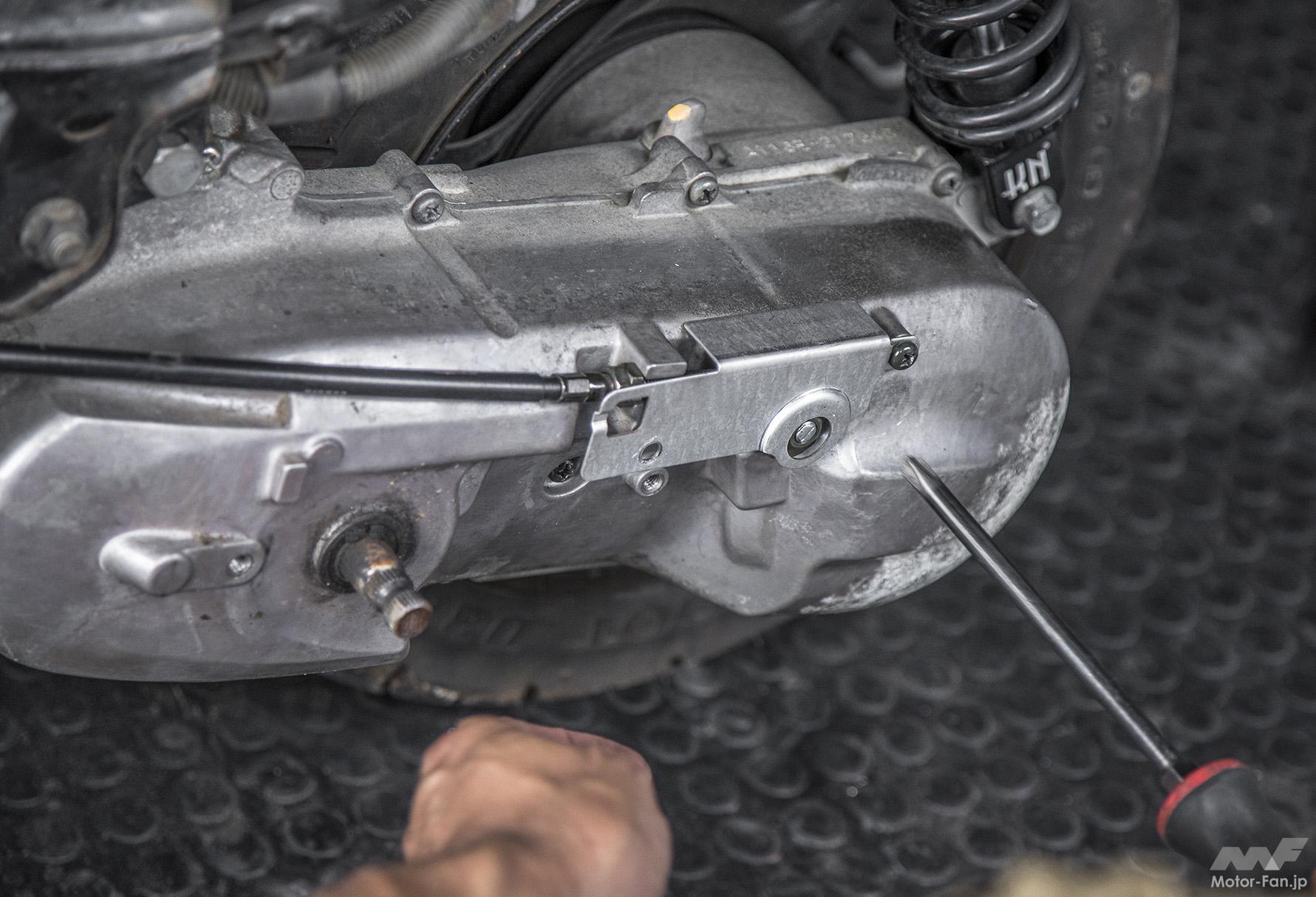

KN 企画製エアクリーナーボックスのインテークパイプが純正よりも太いため、Gロックのワイヤーの通り道が変わってしまった。駆動系の樹脂カバーと干渉するため少しカットして回避した。

次回は駆動系＆キャブセッティング！ そして待望の試乗です。
