マツダ・ロードスター（ND型）のサスペンションを眺めてみる

2022.04.07 15:43

by Motor Fan illustrated編集部

この記事の画像をもっと見る（全9枚）

登場からずいぶん経ちながら、いまなお高い人気を誇るマツダ・ロードスター。990Sグレードに試乗する機会があったので、脚周りを仔細に眺めてみた。

連載

サスを眺める

リヤサスペンション

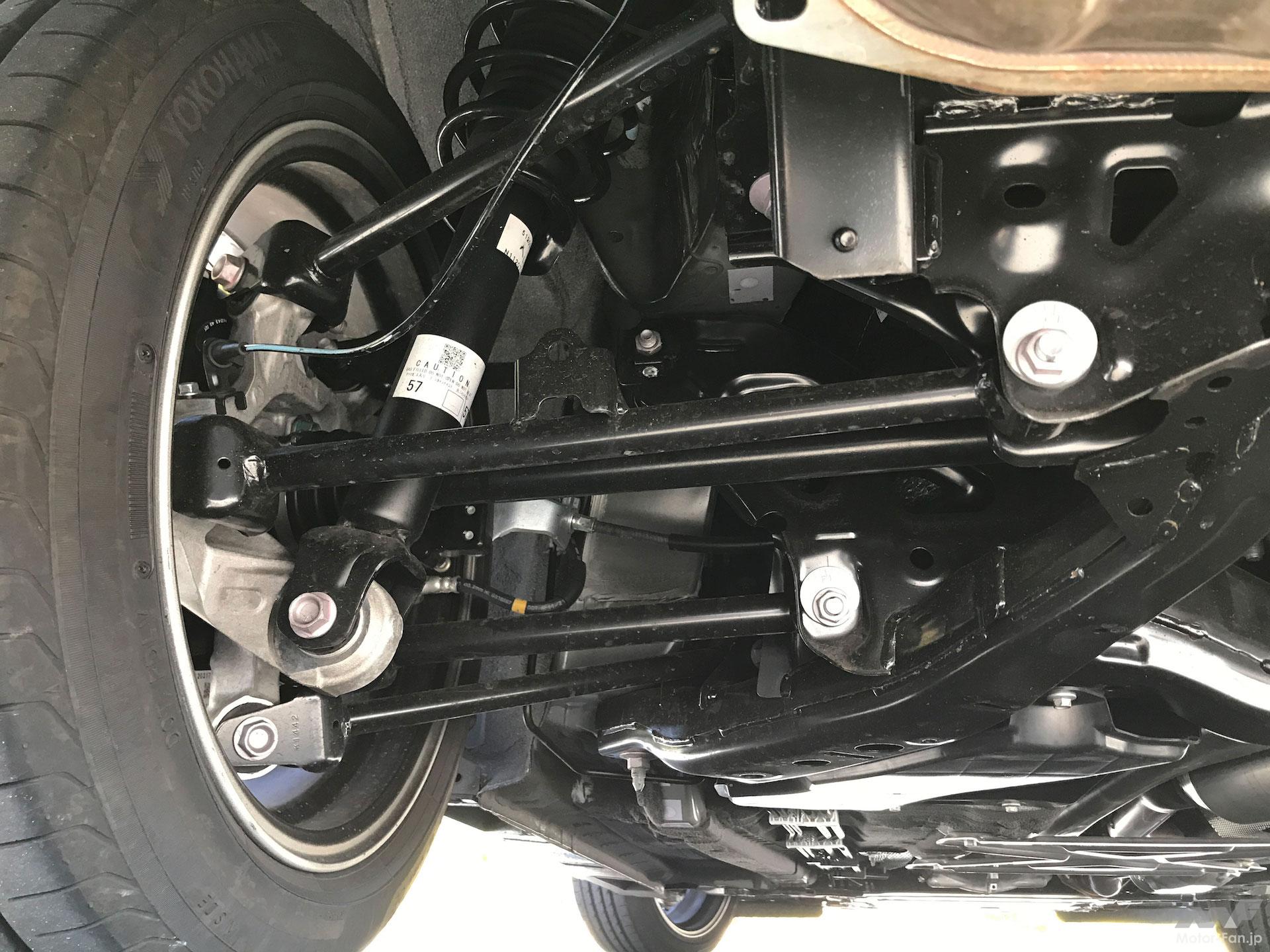

左リヤサスを後方から眺める。形式は常道の5リンク。みごとにまっすぐな鋼管製リンクが目を引く。それを支えるサブフレームも鋼製板金構造。ナックルは頑強そうなアルミ合金製。ばねとダンパーは同軸配置。

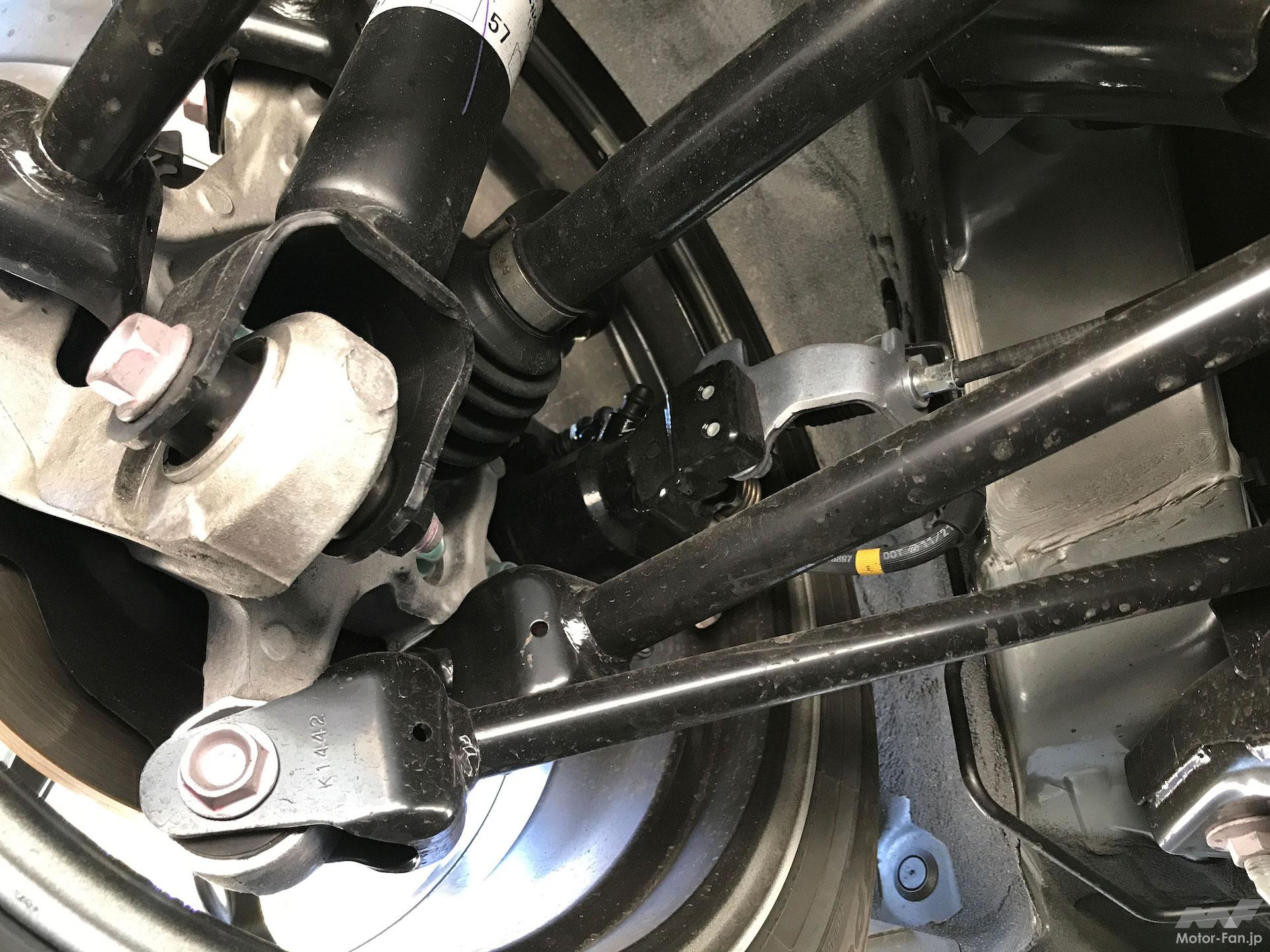

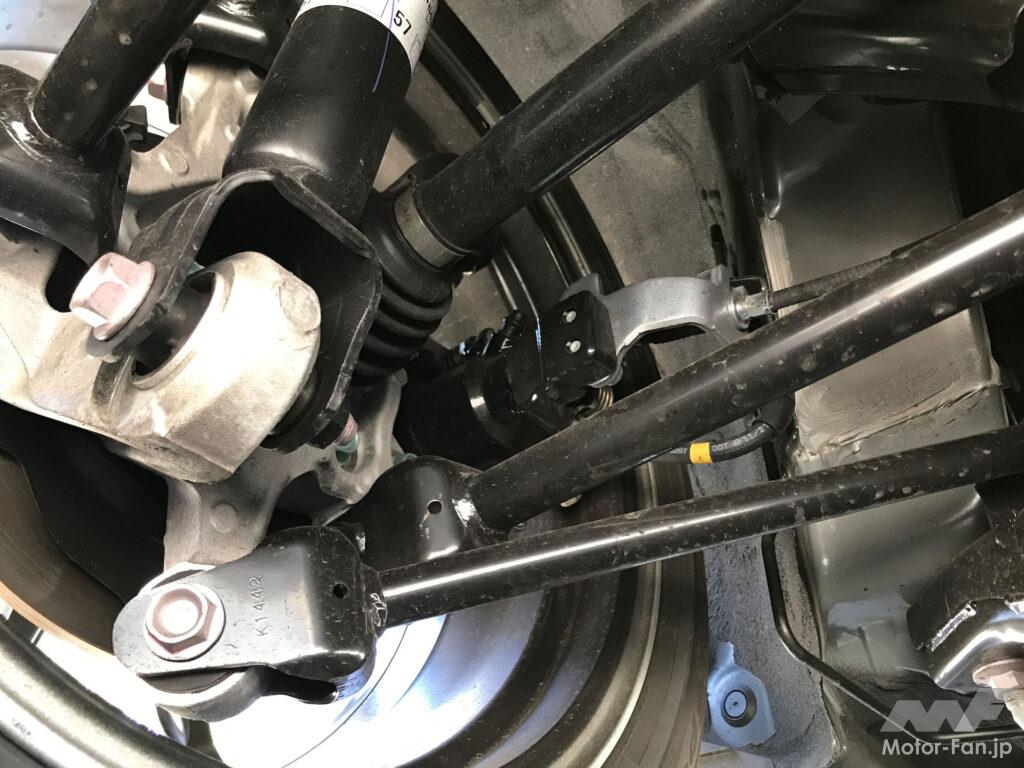

同部位をナックル側に寄って見たところ。アームとナックルの接続はブッシュ＋ピボット。ナックル後端から伸びるのがロワリンクうしろ側。同じく下端につながるのはトーコントロールリンク、その右上に見えるのがロワリンク前側。ナックル頂上からはアッパーリンクのうしろ側が見てとれる。

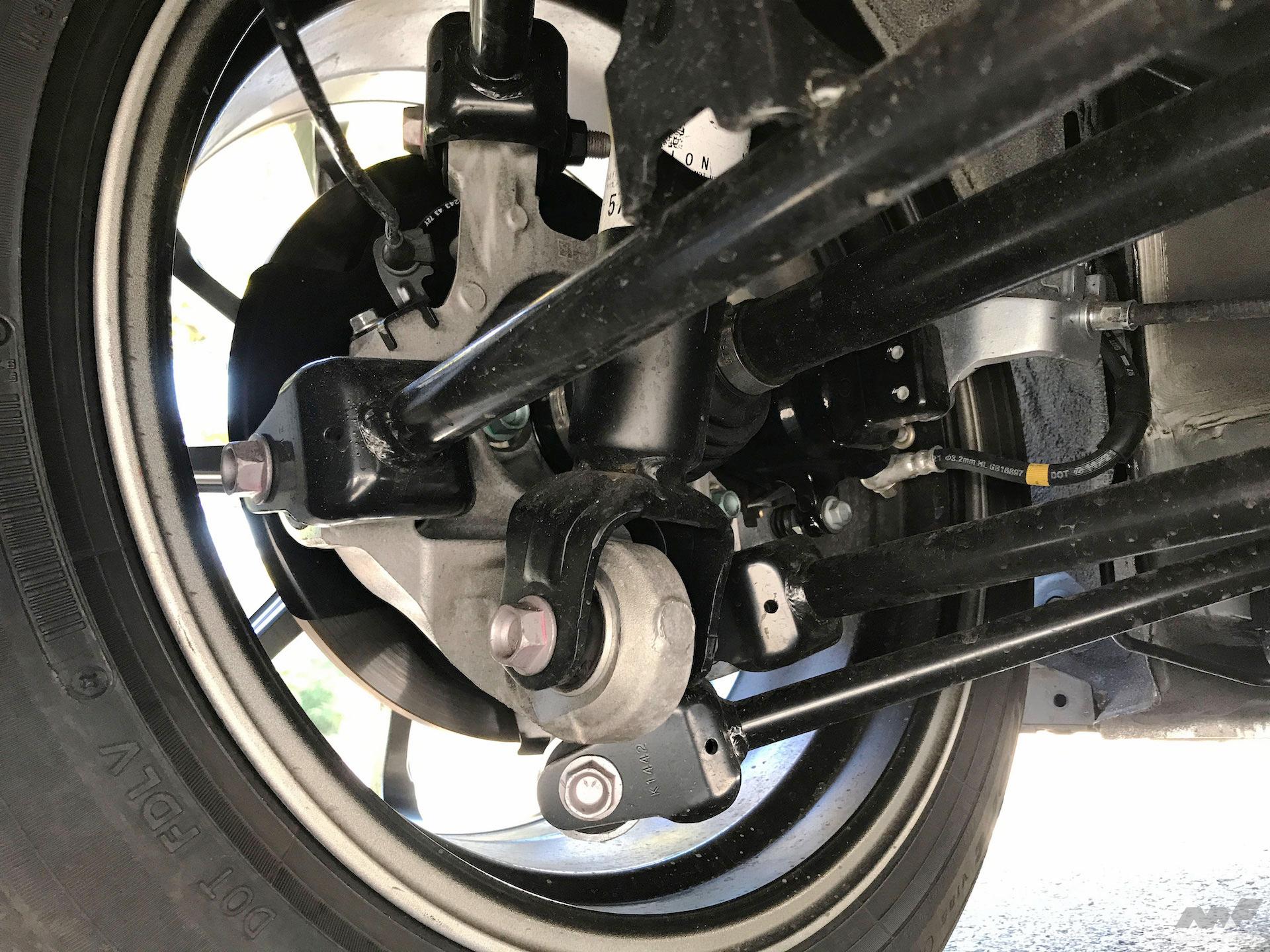

さらに下側から寄って眺める。ロワリンク2本とトーコントロールリンクの位置関係がよくわかる。ND型ロードスターではロワリンク前とアッパーリンク前を結ぶナックル側軸配置を前上がりの斜め方向とし、コンプライアンスステア設計としているのはリリースにあるとおり。

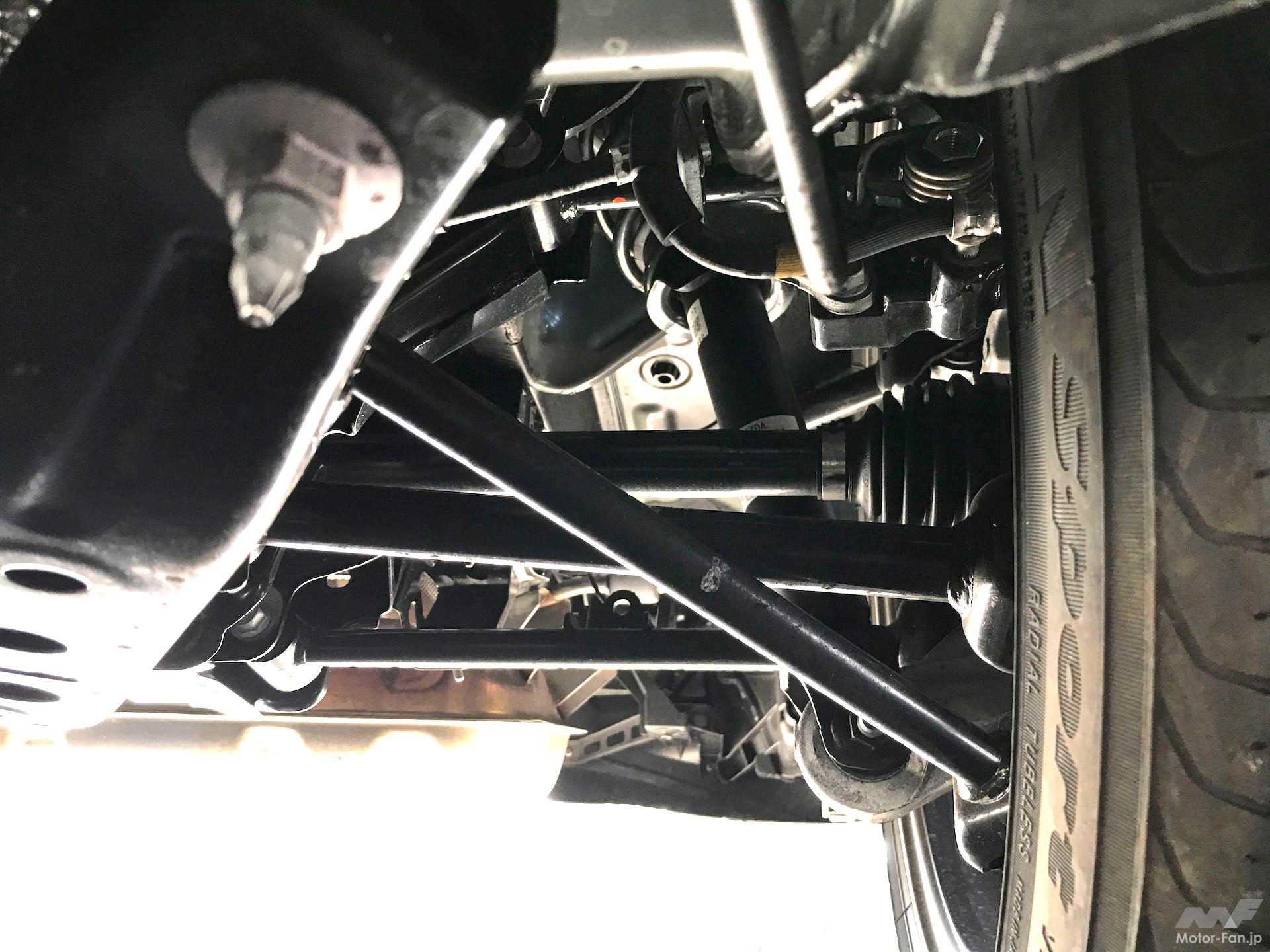

同部位をフロント側から眺めたところ。1G状態でのロワーリンク2本の角度は、うしろ側はほぼ水平、前側はやや角度がつく状態。前を大きく横切るのがトーコントロールリンク。

リヤデフまわり。デファレンシャルギヤはオープンタイプ。990Sグレードは軽量化を追求し、アンチロールバーを備えていないことも特徴のひとつ。

フロントサスペンション

右のフロントサスペンションを前方から。サス形式はダブルウィッシュボーン。ステアリングは前引き式。アッパーアームのA字形状がよくわかる。その直下にはアンチロールバーが備わる。

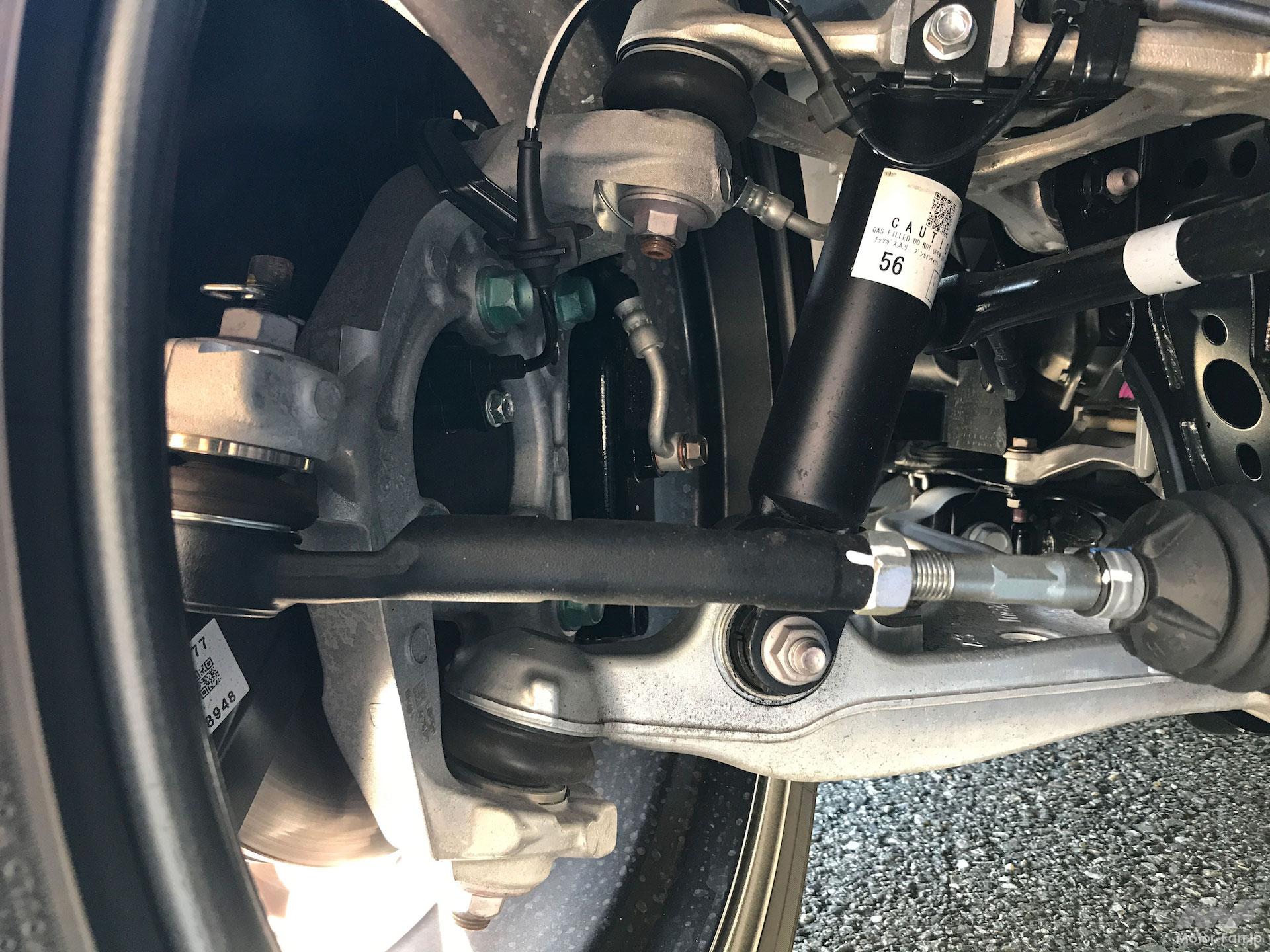

ナックルまわりに寄る。材質はアルミ合金製。アッパーおよびロワアームのジョイントは軸方向を同じくし、転舵の際に違和感を覚えないようにしている。タイロッドエンドは見事なストレート。

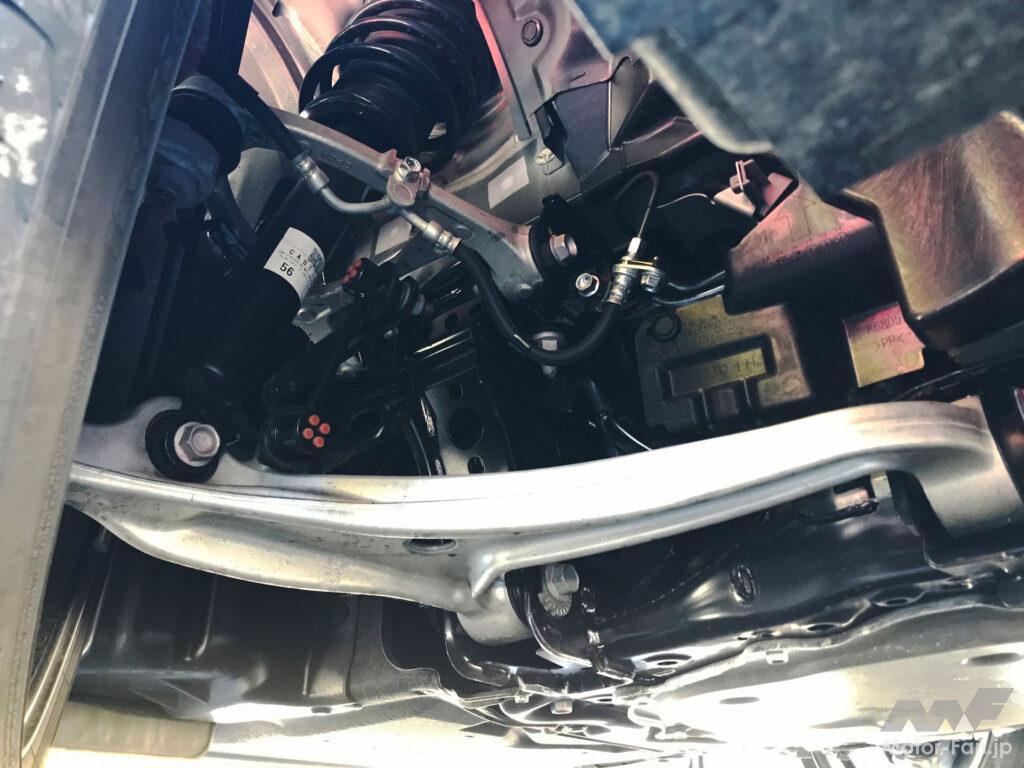

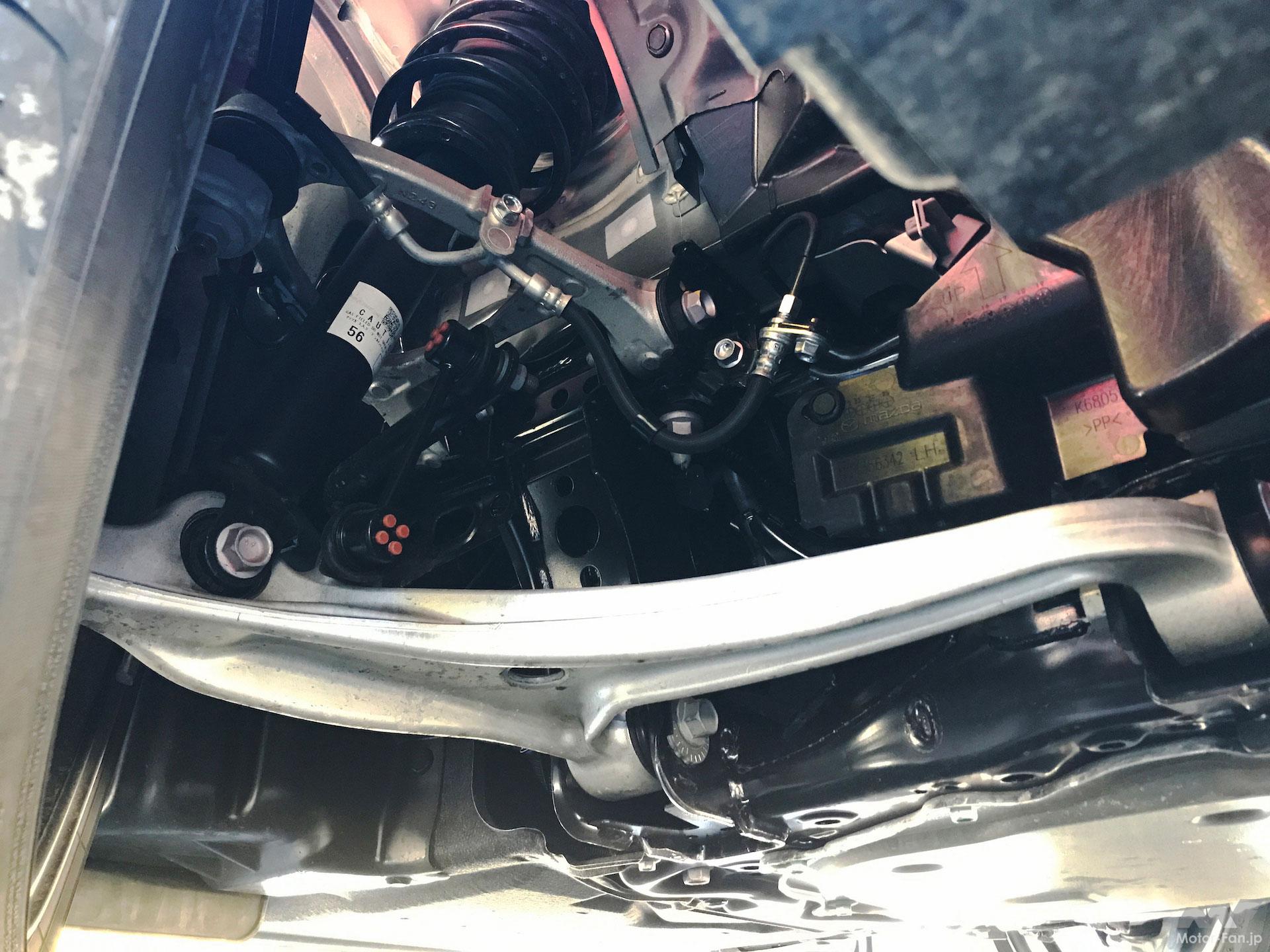

左フロントサスを後方から。ロワーアームのサブフレーム側マウントピッチの広さに対する、アッパーアームの素直な形状とピッチの関係が見てとれる。材質はともにアルミ合金性。ブッシュ配置もすべてロワーアームにはアンチロールバーリンクが備わる。

同部位をもう少し上から眺めたところ。アッパーアームに結ばれるのはブレーキライン。サブフレームは鋼製の板金構造。
