NEDO、鹿島建設、ゼネラルヒートポンプ工業：多様な再エネ熱を熱源としたヒートポンプシステムの実証試験を開始

　本実証では上流（設計段階）から下流（運用段階）に係るコンソーシアム体制を構築することで、導入コスト低減に向けた各要素技術開発と緊密に連携する。同施設での運転とモニタリングを通してデータを収集し、システムの最適化によるコスト削減目標（2023年度までにトータルコスト20％以上減・投資回収年数14年以下、2030年までにトータルコスト30％以上減・投資回収年数8年以下）の実現とCO₂削減を目指す。

　脱炭素技術の切り札として期待される再生可能エネルギーは、現状、太陽光発電や風力発電など電気利用が主体。一方、地中熱や太陽熱などの再生可能エネルギー熱利用^※1はその大きな賦存量にもかかわらず、設備導入に必要なコストが大きく、普及の妨げになっている。

　新エネルギー・産業技術総合開発機構（NEDO）は2019年度から「再生可能エネルギー熱利用にかかるコスト低減技術開発^※2」に取り組んでおり、このたび同事業で鹿島建設とゼネラルヒートポンプ工業は共同で、豊田自動織機大府工場（愛知県大府市）厚生棟の食堂に地中熱、太陽熱などの多様な再生可能エネルギーを集放熱源^※3とする天空熱源ヒートポンプ（SSHP）^※4システムを設置して、冷暖房や給湯といった多目的な熱需要に対応する、低コストで高効率な要素機器およびシステム技術の実証試験を開始した。SSHPは、日射量や外気条件によってはコンプレッサーを運転せずに直接熱源水を加熱するなど再エネ熱を最大限活用するための多様な運転モードを有しており、外気条件により最も高効率で経済的な運転を自動で選択することが可能な、従来型とは一線を画す非常に高機能なヒートポンプ。本実証では、上流（設計段階）から下流（運用段階）に係るコンソーシアム体制を構築し、導入コスト低減に向けた各要素技術開発と緊密に連携することにより、コスト目標（2023年度までにトータルコスト^※520％減・投資回収年数^※614年以下、2030年までにトータルコスト30％減・投資回収年数8年以下）の実現を目指す。

実証試験の概要

　SSHPシステムの実証設備は、2021年8月16日に完成した。

　名称：（株）豊田自動織機大府工場　厚生棟食堂
　住所：愛知県大府市江端町1丁目1番地
　床面積：約452m²（SSHPはペリメータ^※7系統に適用）

　ではこれまで使用されてきたガスヒートポンプエアコン（ペリメータ系統用）を撤去し、本事業で開発した太陽熱・空気熱を熱源とするSSHPと地中熱利用給湯用ヒートポンプチラー^※8に加え、汎用の地中熱・水熱源ヒートポンプなどから構成されるSSHPシステムを新設し、低コストで高効率な再生可能エネルギー熱の利用に取り組む。実証試験では実証施設の空調負荷約30％をまかなう見込み。

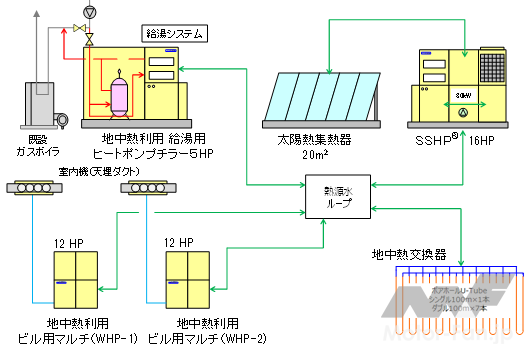

　実証施設に導入した主要な機器と装置は以下のとおり。このシステムは本事業で開発したSSHPと地中熱利用給湯用ヒートポンプチラーに加え、汎用の機器・装置を使用して構築した。

　本事業で鹿島建設、ゼネラルヒートポンプ工業は日建設計総合研究所と名古屋大学と共同で、運転データの収集解析に取り組む。実証運転を通して、SSHPと給湯用ヒートポンプチラーそれぞれの効率とシステム全体の性能評価を進め、機器容量の最適化によるイニシャルコストの低減や運転制御の高効率化によるランニングコストの低減により、実用化に向けた技術の確立を目指す。

※1　再生可能エネルギー熱利用冷暖房や給湯に利用する熱を得るために地中熱、太陽熱、雪氷熱などの再生可能エネルギーを用いること。
※2　再生可能エネルギー熱利用にかかるコスト低減技術開発研究開発項目：ZEB化に最適な高効率帯水層蓄熱を利活用したトータル熱供給システムの研究開発
事業概要：再生可能エネルギー熱利用にかかるコスト低減技術開発
事業期間：2019年度～2023年度の5年間
事業予算：4.5億円（2021年度事業全体）
※3　集放熱源「集放熱源」とは「集熱源」と「放熱源」を指す。本システムでは暖房時、太陽・空気中・地中から熱を集め空調用熱源として用いる。また冷房時は、冷房排熱で暖まった熱源水ループの熱を空気中、地中に放熱する。
※4　天空熱源ヒートポンプ（SSHP）SSHPはSky Source Heat Pumpの略で、天空熱源ヒートポンプのことを示す。天空熱源ヒートポンプとは多様な再エネ熱を熱源水ループで連結する水熱源ヒートポンプ。
※5　トータルコストシステム導入のためのイニシャルコストと保守費用を含むランニングコストの和
※6　投資回収年数汎用的なヒートポンプのトータルコストを基準とし、比較するヒートポンプとのトータルコストが一致する運用年数を指す。短い年数で一致することは低コストであるという判断指標。
※7　ペリメータ窓際など建物の外周部のこと。日射、外気温度などの外乱外気の影響を受けやすく、空調の負荷が大きくなる。
※8　ヒートポンプチラーヒートポンプを用いたチラーのこと。チラーとは水や各種液体の液温を一定に管理しながら循環させる装置。
