バランスシャフトの効果と理屈［内燃機関超基礎講座］
2022.03.12 16:19
![by Motor-FanTECH.[モーターファンテック]](https://motor-fan.jp/wp-content/uploads/2025/04/mf-tech-logo.png){kind=logo}
レシプロエンジンに不可避な振動は、基本設計だけではなかなか除去できない。乗員に不快を感じさせることは、自動車の商品としての価値を削ぐことになるからコストと重さを圧しても装備したいのがバランスシャフトだ。
直列6気筒以外の気筒配置では、大なり小なり振動が発生する。直列4気筒の二次振動や3気筒の偶力が代表例で、商品力を上げるためにはどうしても消したいネガである。

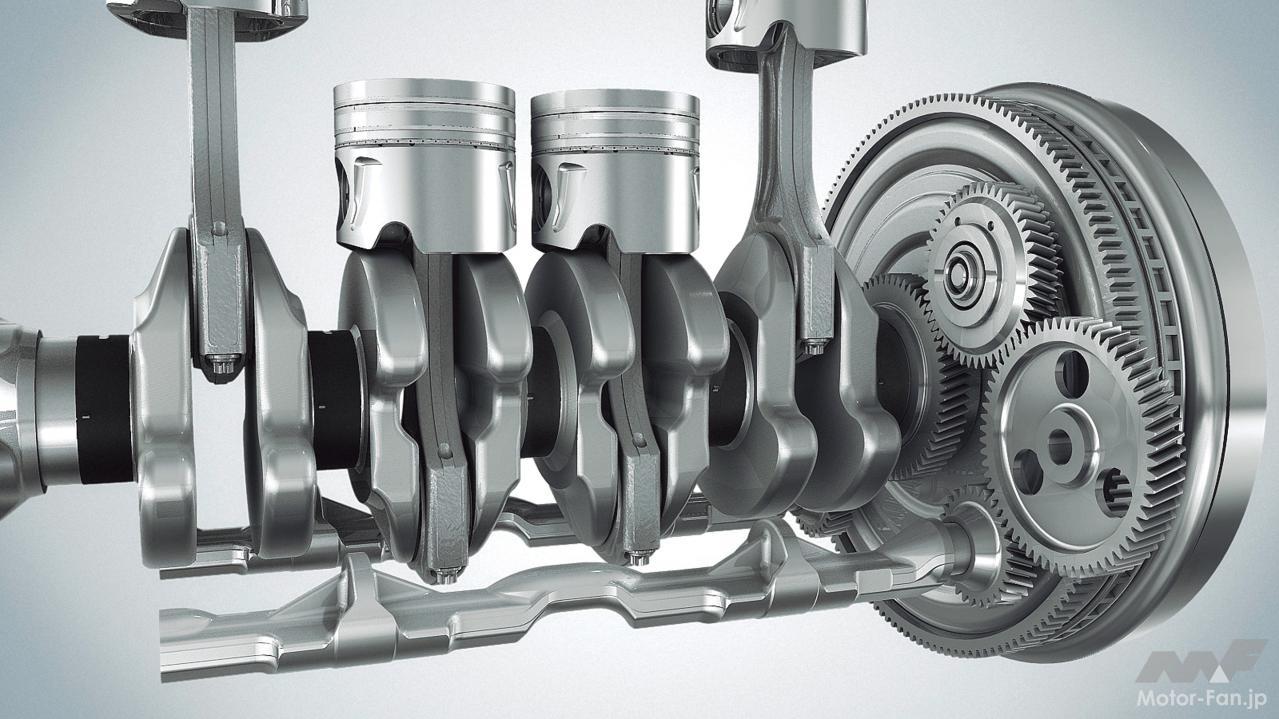

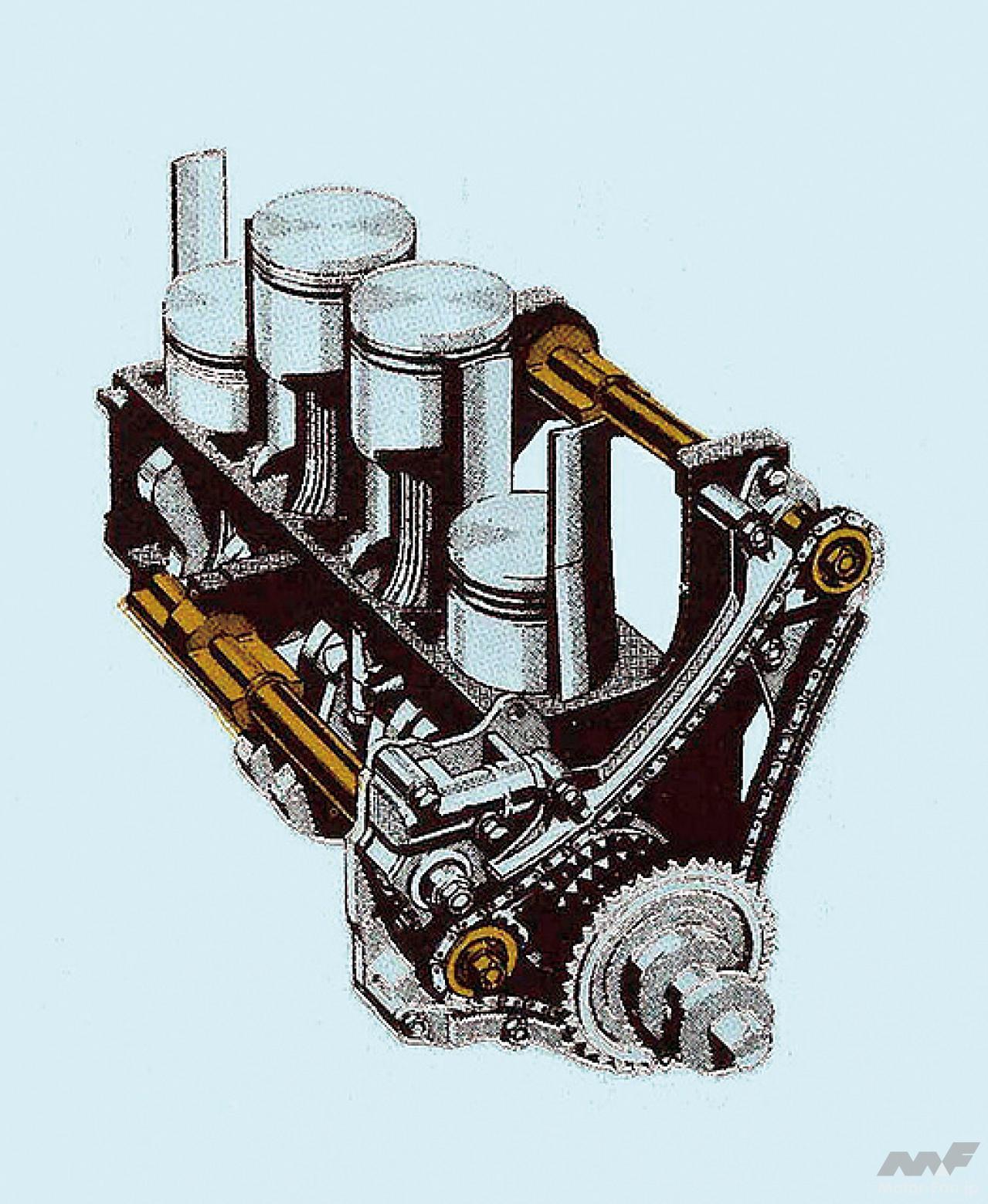

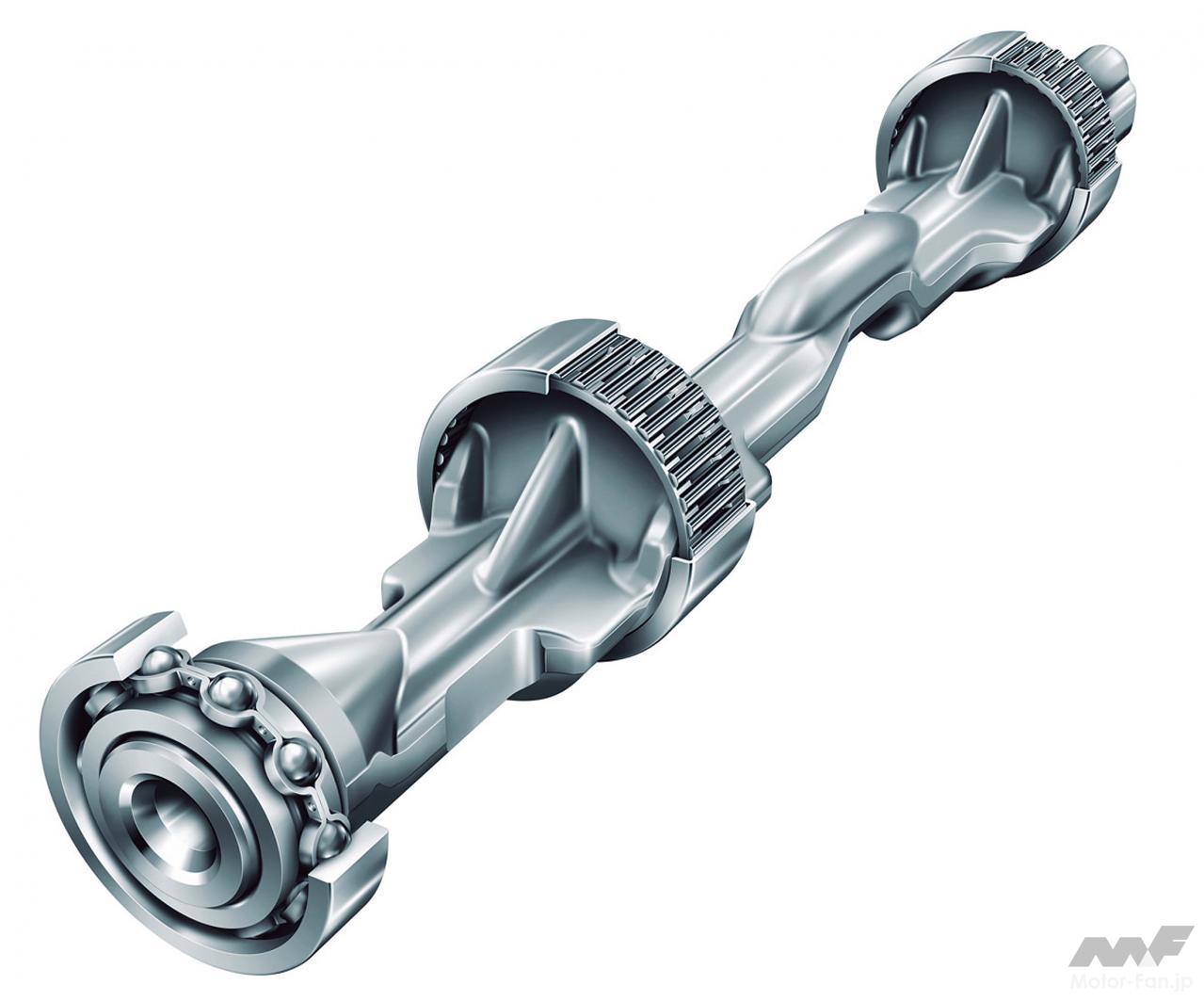

20世紀初頭に理論化されていたバランスシャフトを、三菱自動車が1974年に実用化したことで、振動除去への道筋ができあがった。クランクの回転と反対方向に回るウェイト付の軸を付加するのが原理で、振動の種類によって、一軸、二軸、平行配置、斜め配置等の種類がある。バランスシャフトはどんな振動でも完全に排除できるわけではなく、重量とコストがかさむことから、最近の3気筒エンジンでは、クランクシャフトの設計の工夫や、マスダンパーの配置の仕方等でバランスシャフトを使わない事例も増えている。
