スバルの組み立てカムと高精度シリンダーヘッド FB型水平対向4気筒エンジン［内燃機関超基礎講座］

2022.03.27 07:53

by 牧野茂雄

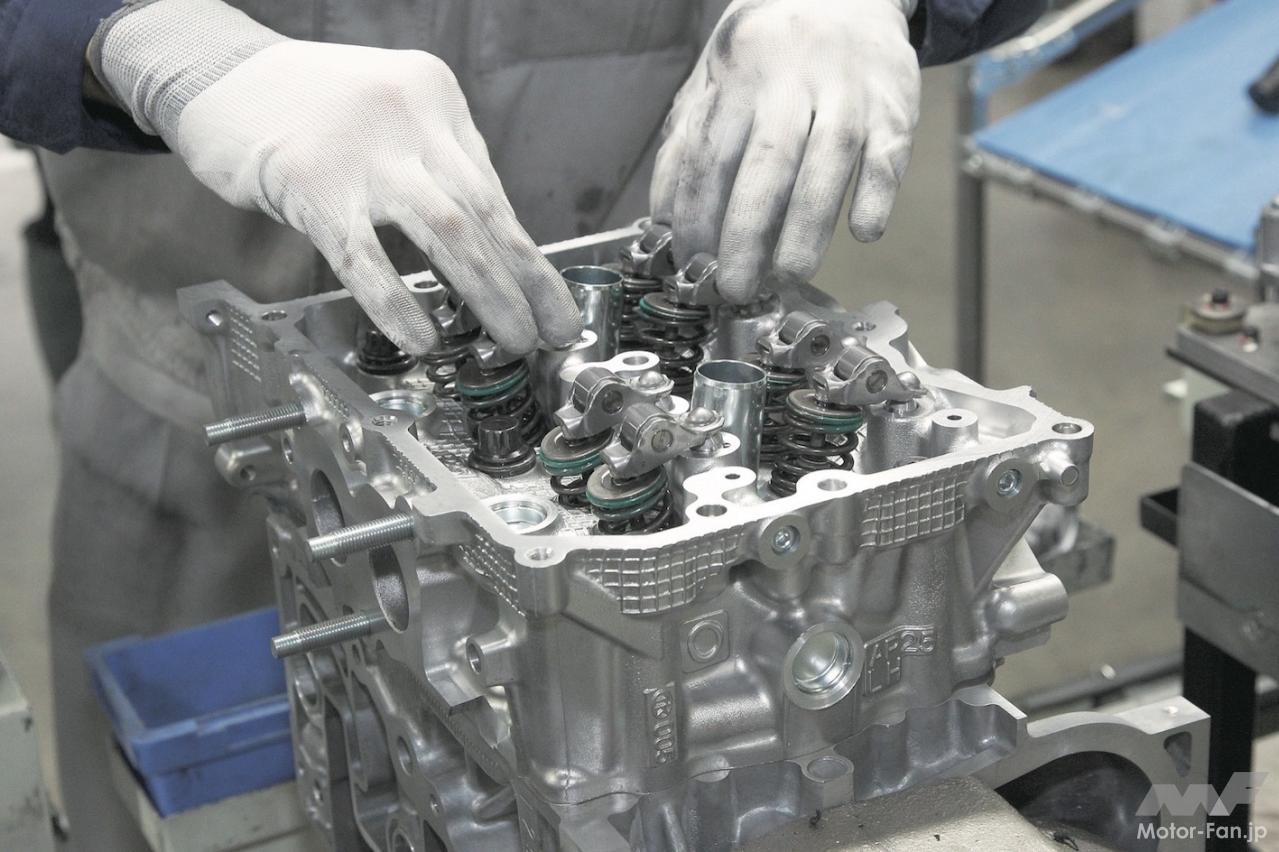

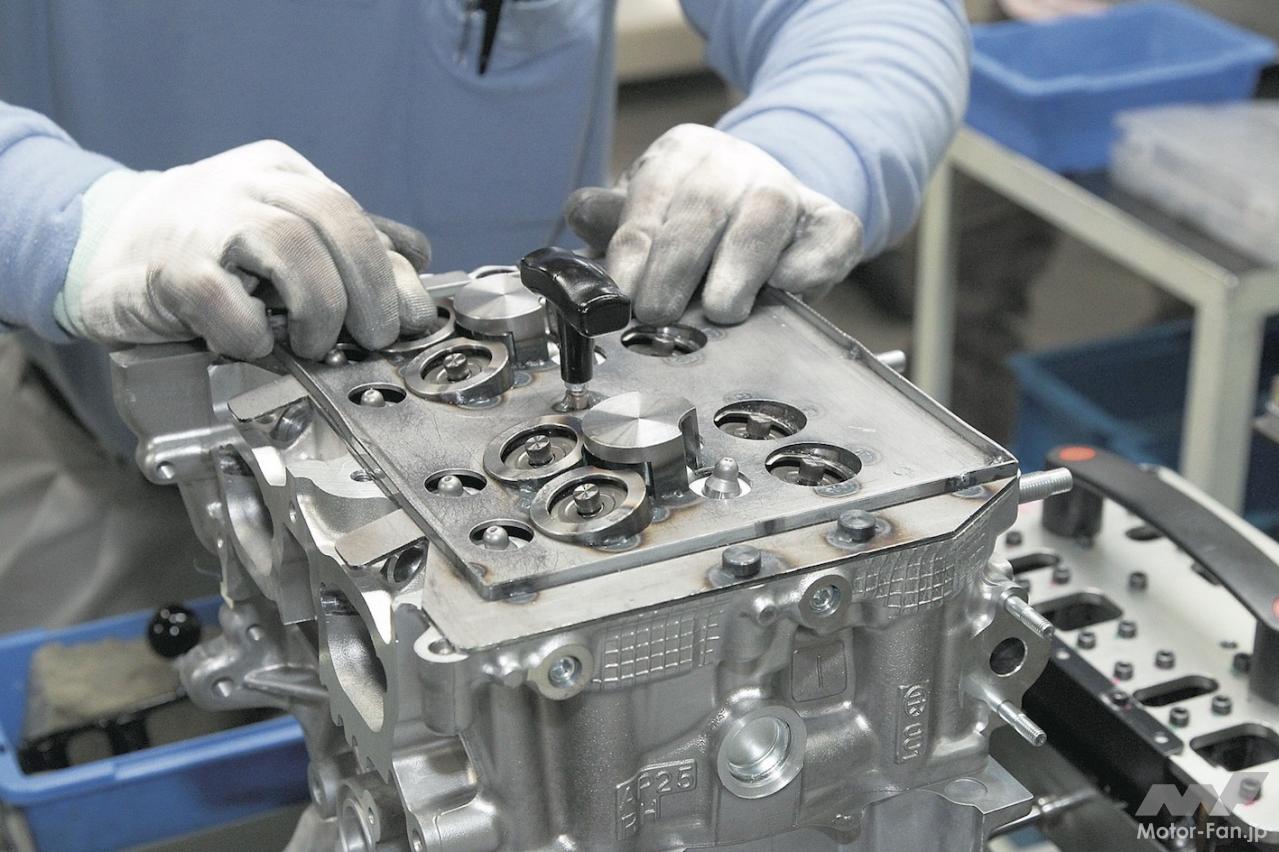

バルブスプリングの上にシムを組み込み、その上にローラーロッカーアームが載る。反対側はLHAではなく固定の受けを使う。エンジンが横倒しになるためLHAが気泡を抱きやすく、そこから音が発生することを嫌った設計である。

この記事の画像をもっと見る（全8枚）

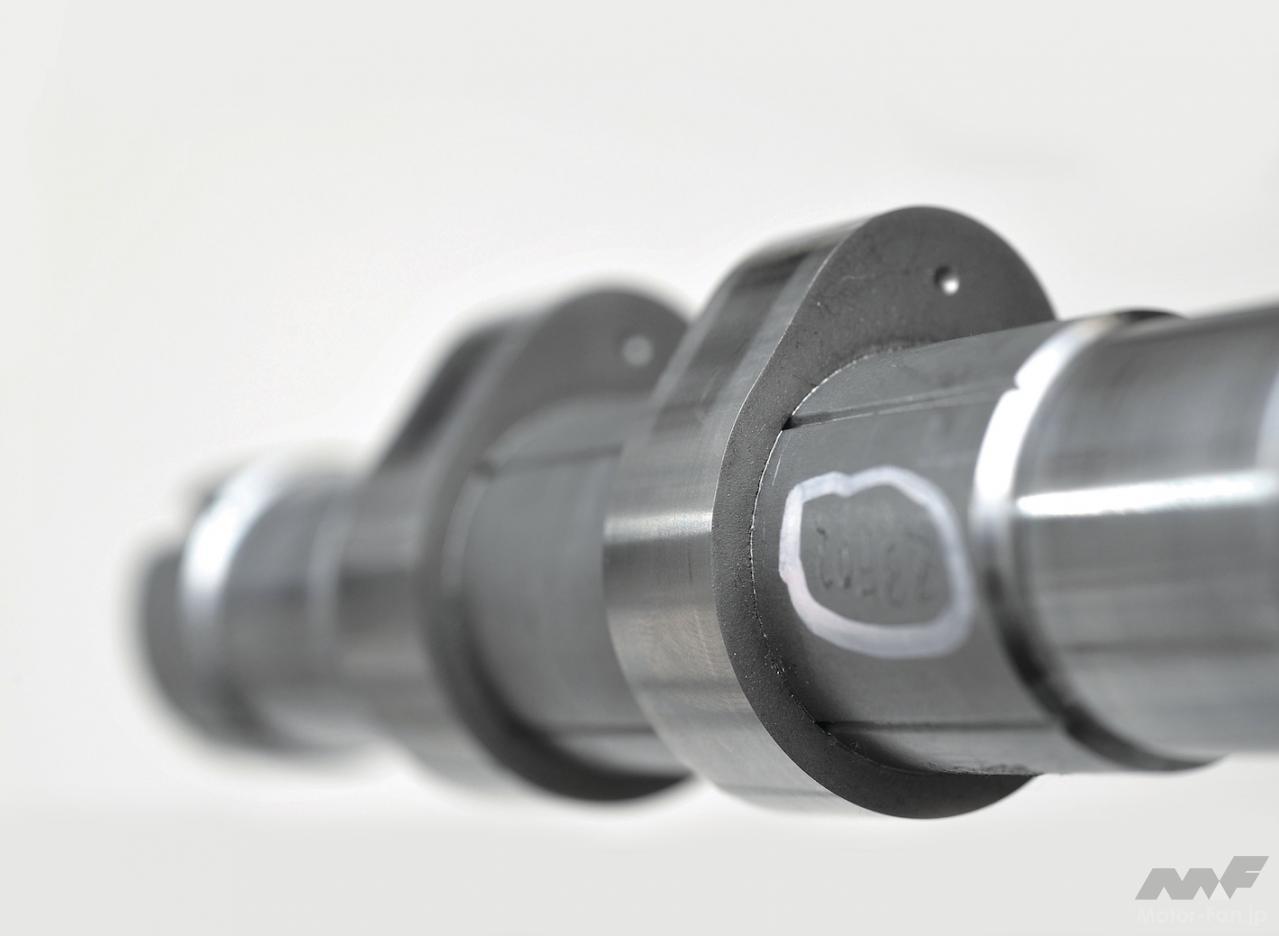

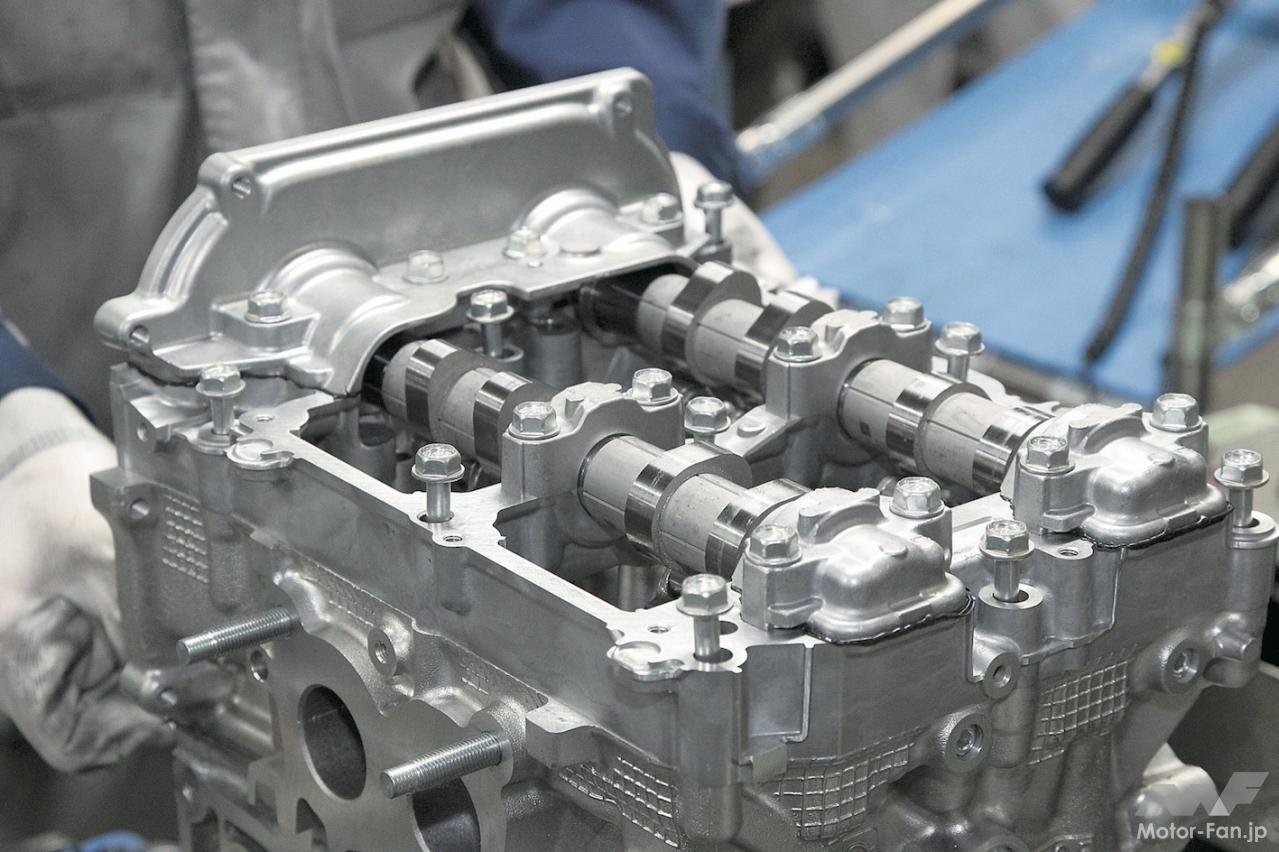

組み立て式のカムシャフトはまだ、日本の自動車メーカーでは採用例が少ない。スバルは高強度と軽さを両立させるため、鋼製（S15C／25C）パイプに焼結合金プレス成型のカムロブという構成の組み立て式カムシャフトを月産４万本以上内製している。
TEXT：牧野茂雄（Shigeo MAKINO）　PHOTO：瀬谷正弘アーカイブス／牧野茂雄

連載

内燃機関超基礎講座

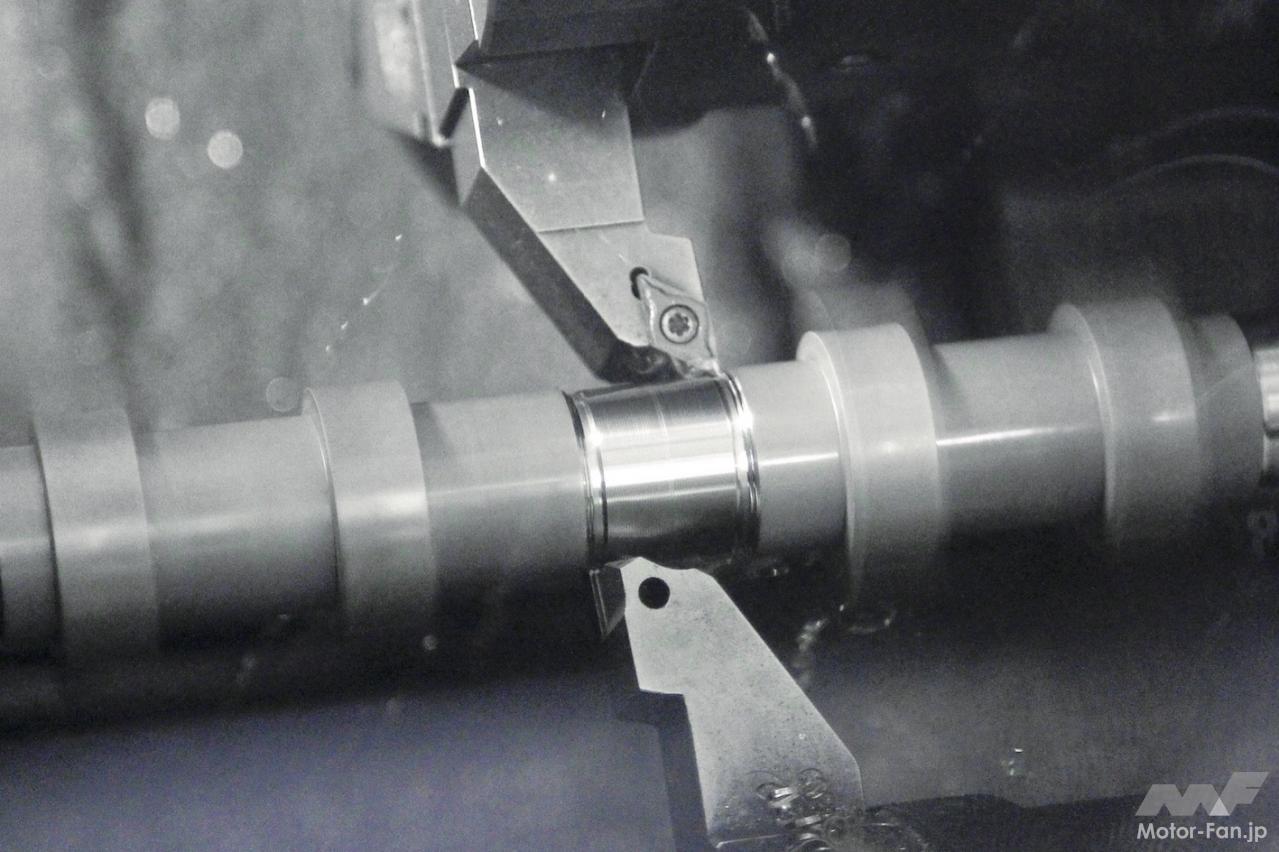

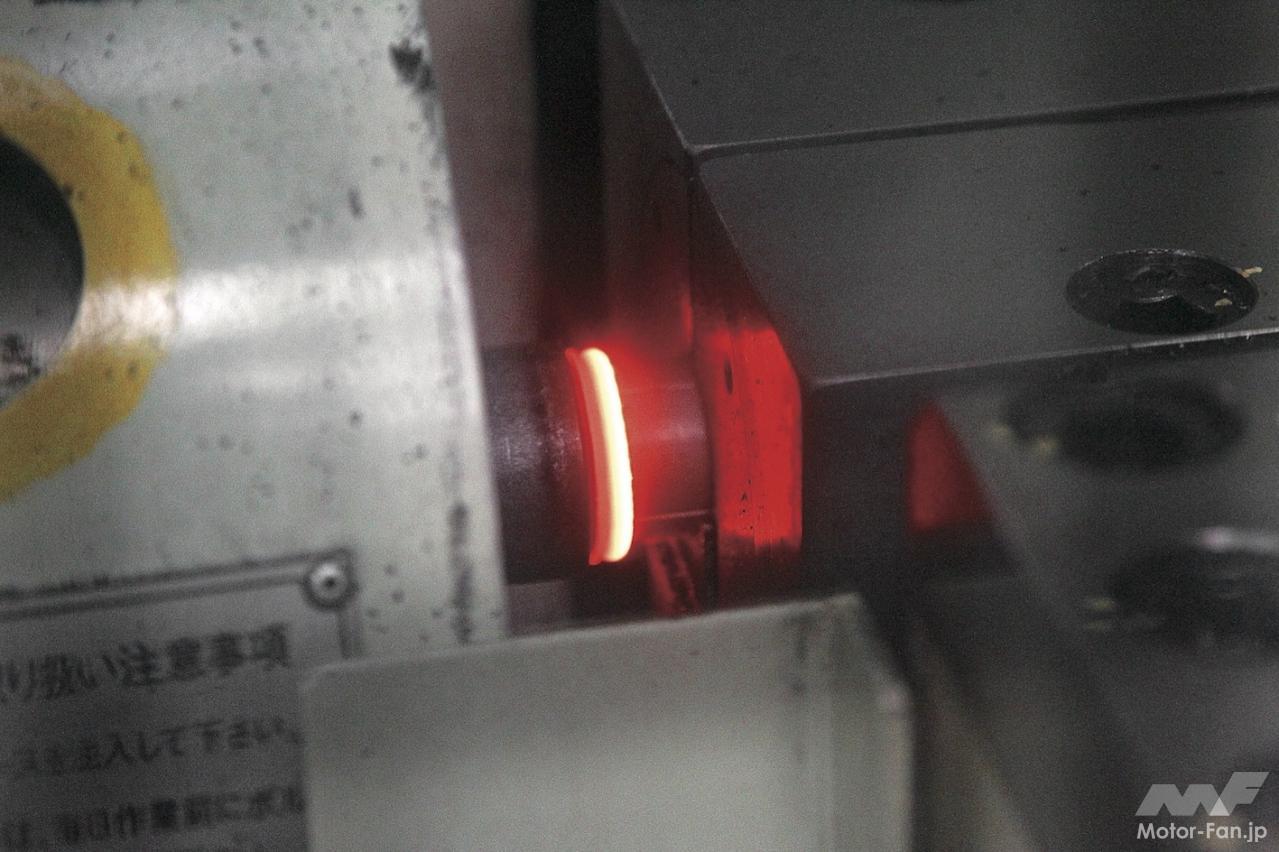

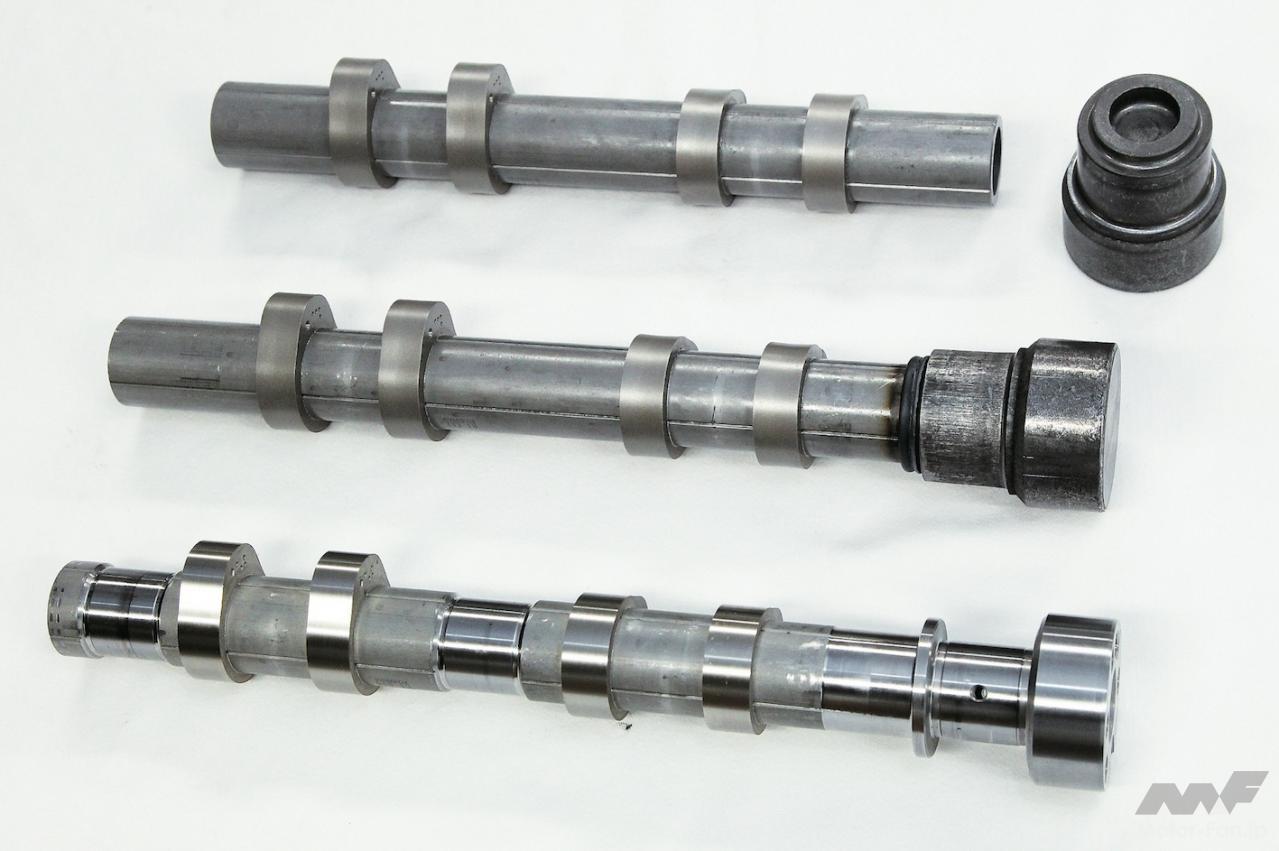

　かつての主力エンジンだったEJ型は、そのモデルライフの途中で鋳鉄製カムシャフトを組み立て式に変更した。バルブリフト量の増加とバルブイベント可変化により、より高い強度が求められるようになったためだ。もちろん鋳鉄カムシャフトは充分に高い強度なのだが、必要な部分にだけ強度があればいい。強度不要な部分は思い切って軽くしたい。そのため、薄肉の中空パイプをシャフトとし、焼結合製のカムロブを圧入する構造を採用した。フロント側の先端には冷間鍛造のエンドピースを摩擦圧接し、シャフトも含めて必要な部分に機械加工が施される。シャフトの肉厚は、ジャーナル部分で約2mmであり、これは鋳鉄から削り出す方法では不可能なレベルである。

　FB型エンジンのバルブリフト量は11mmでありEJ型の10mmより大きい。しかもVVTはカム山がバルブを乗り越えるときのトルク変動で作動するタイプであり、カムシャフトをねじるような力が作用する。そのため、カムロブは鋳鉄に対して約2倍の耐ピッチング性能を持った素材で成形され、チルカムより硬度を10%程度上げている。また、ロッカーアーム式のバルブ駆動は1弁当たりの慣性質量が大きいため、高回転まで回すとなると慣性質量×回転数の計算で直打式のほうが有利になる。この対策として、カム山の先端部に向かう稜線のカーブが工夫されている。カムロブは精密成型されていてフィルムラッピングは行なっていない。さらにロッカーアームに取り付けているローラーにニードルベアリングを内蔵し、フリクションを低減している。ベアリングなしの場合に比べるとフリクションはまったく違うという。

　それと、バルブ周りの設計で重要なのがバルブスプリング選びである。どの回転域を「いちばんオイシくしたいか」によってバネ反力の設定が変わってくる。ここもカムプロファイルとの関連があり、FB型エンジンでは高回転域にスイートスポットを置いている。
