ナンバー灯のカプラーに注意！【ハイゼットカーゴ＆アトレー／簡単DIY塾②】傷つき防止の養生を確実に行いたい『リアバンパー』の外し方

【DAIHATSU ハイゼットカーゴ&アトレー・簡単DIY塾 #002／リアバンパーの外し方】

合計枚数12枚
すべての画像を見る

【DIY②】裏のスペースが狭いためカプラー外しが困難

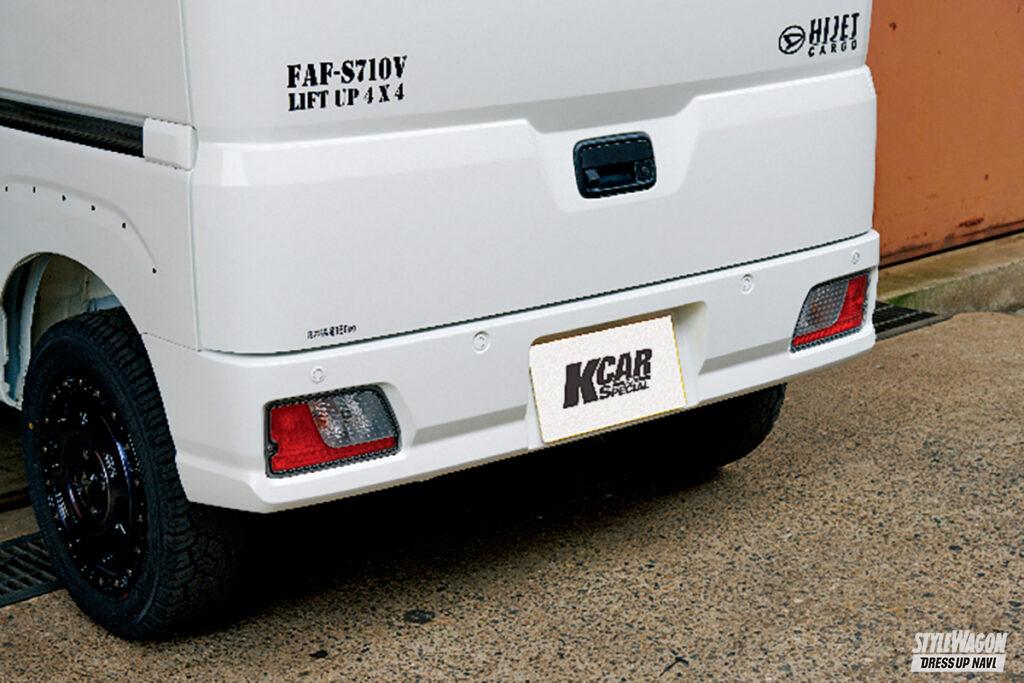

リアバンパーは先代のハイゼットカーゴと同じく、テールランプが内蔵された作りとなっている。これは商用車として、リアゲートの開口を少しでも広くするための工夫である。フロントバンパーと同じくセンサーが付いており、リアバンパーを外すためにはこのセンサーのカプラーを抜く必要がある。しかしバンパーの奥はすぐボディの鉄板があり、「スペースが狭いので手が入りにくいです」。ナンバー灯のカプラーも抜かないとならないが、こちらは無理に手を入れて抜こうとせず、外側からナンバー灯本体を外してカプラーを抜いた方がスムーズ。あとはリアフェンダーやテールランプまわりなど、バンパー脱着の際キズが付かないように養生することをお忘れなく。

▷DAIHATSU ハイゼットカーゴ・簡単DIY塾まとめはこちら

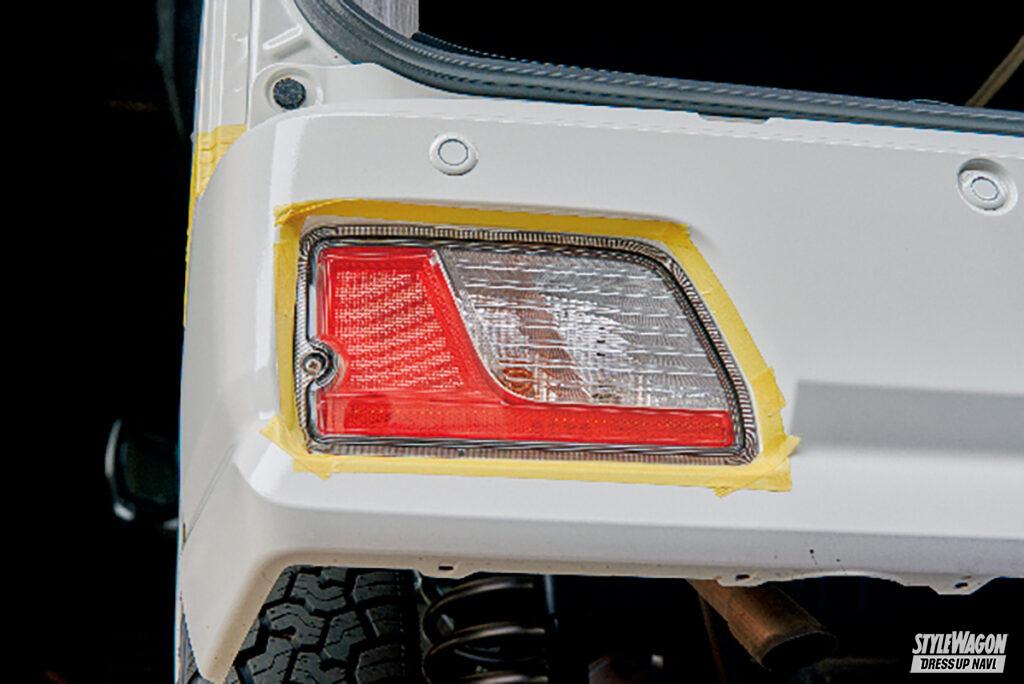

手順1／バンパー側面の上側が密着しているリアフェンダーの後部と、テールランプも外すためそのまわりにマスキングテープを貼って養生する。

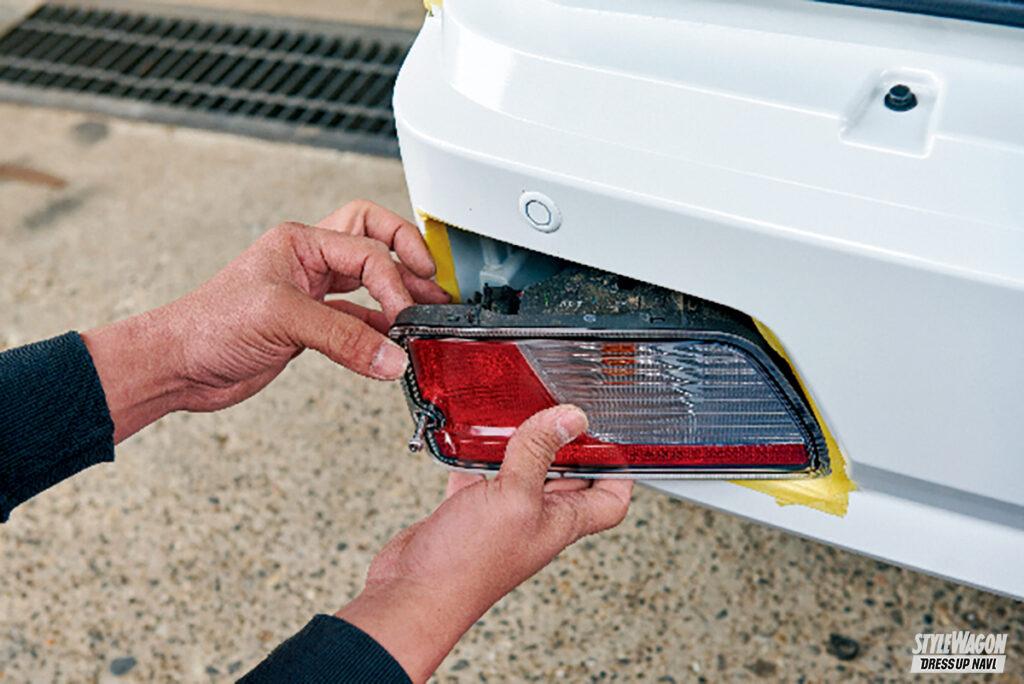

手順2／テールランプは端のネジ1個で固定されており、ドライバーで外せばOK。テールランプの内側にあるツメに気を付けながら手前に引く。

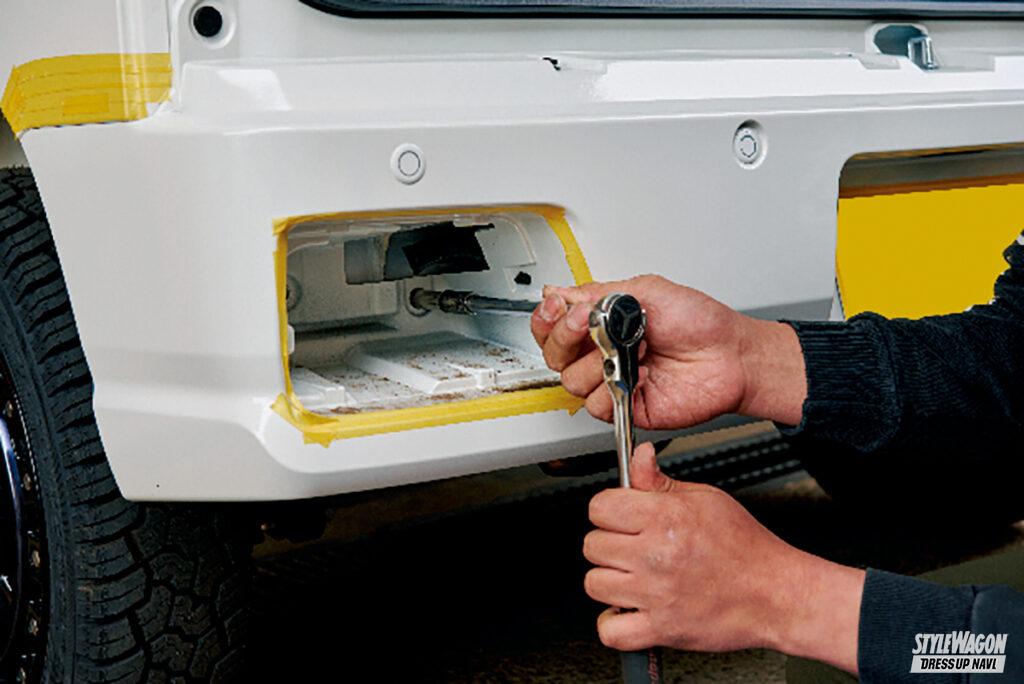

手順3／カプラーを抜いてテールランプを外すと、その奥に10㎜のボルトを2個発見。それぞれのボルトをラチェットなどを使って外していこう。

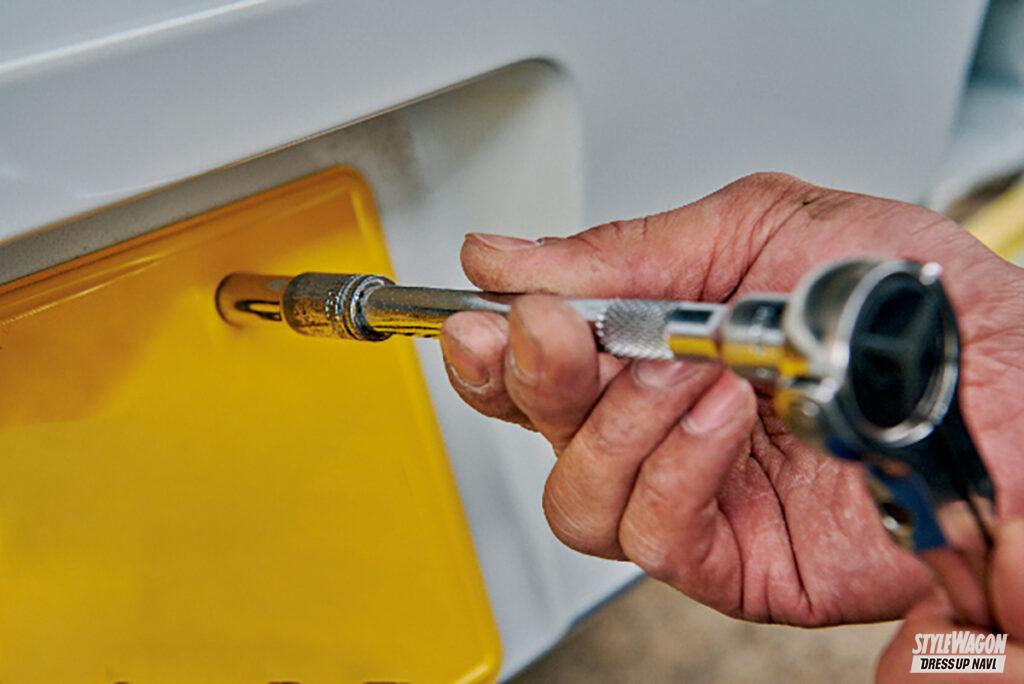

手順4／ナンバープレートのボルトは、バンパーの奥にある鉄板と共締めされている。すなわちナンバーボルトを外さないとバンパーも取れない。

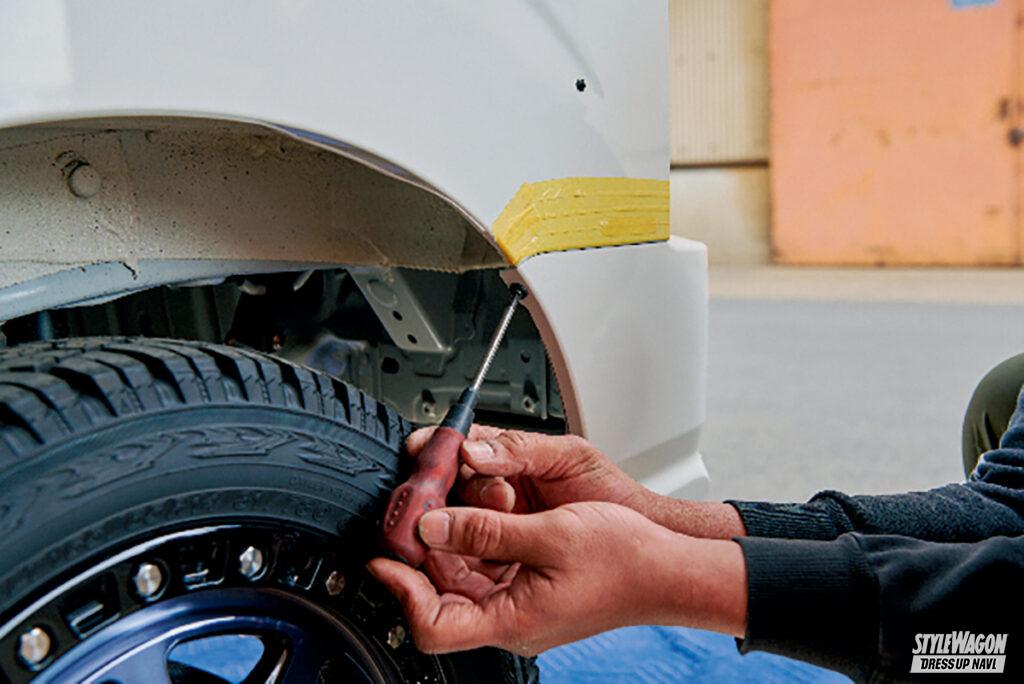

手順5／バンパーの側面はネジで固定されているので取ってから、フロントと同じく片手でバンパーを押さえながら引っ張ってツメを外そう。

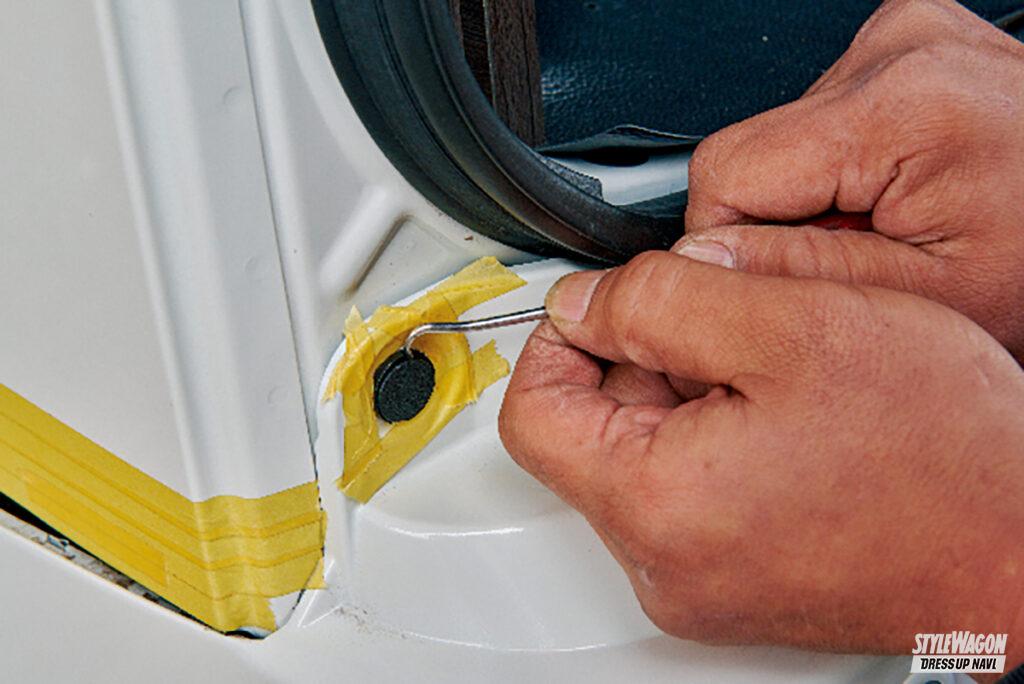

手順6／バンパー上部の端にクリップがある。こちらもクリップ外しを使って引き抜く。うっかりキズを付けないように周辺をしっかり養生する。

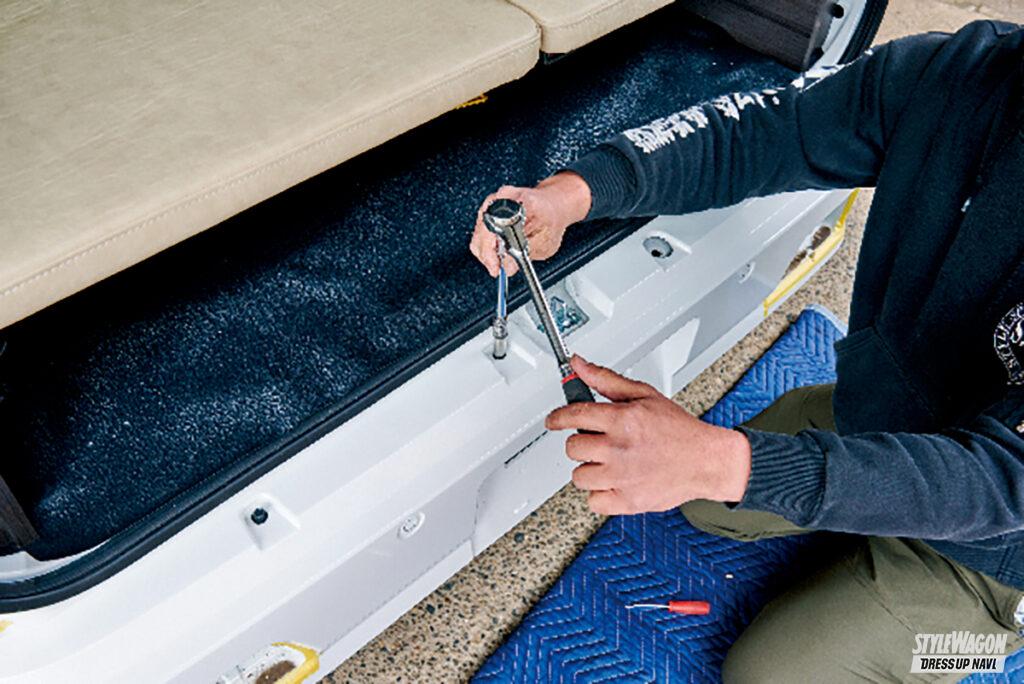

手順7／バンパーの上部はクリップだけでなく、10㎜のボルト3個で固定されている。ラチェットで外し、その後センサーのカプラーを抜く。

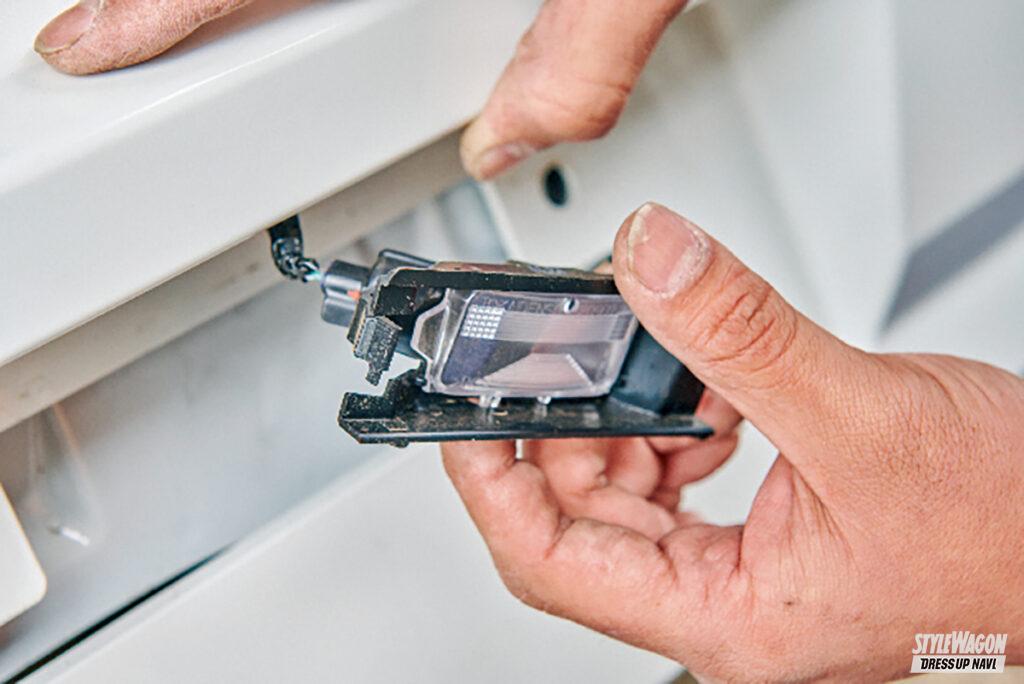

手順8／センサーのカプラーは裏のスペースが狭くてしんどいが、集中タイプなのでラク。ナンバー灯は本体を外してからカプラーを抜こう。

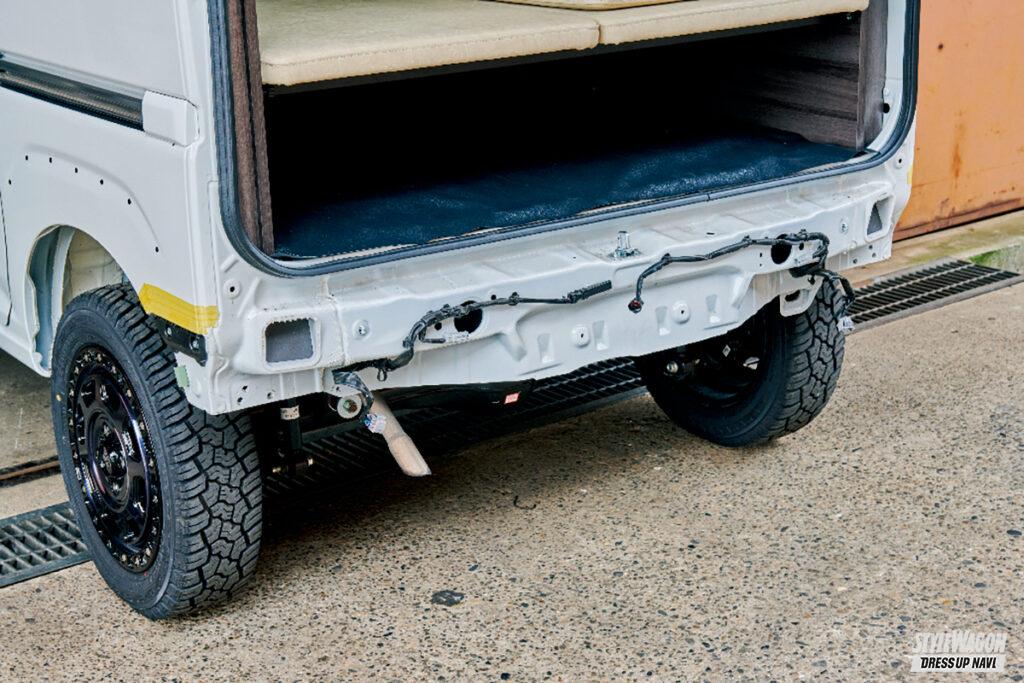

FINISH／リアバンパーを外したらボディの鉄板がむき出しになった。テールランプやナンバー灯はバンパーを外さなくても交換できるが、いざという時の点検・整備に役立つだろう。やはり2人でバンパーを持ちながら外した方が作業しやすい。

▷DAIHATSU ハイゼットカーゴ・簡単DIY塾まとめはこちら

あわせて読みたい

絶対欲しい！【DIYワザ／ダイハツ・アトレー】純正のネジ穴を使用して設置するスライドキャリア

DIYで取り付けるポイント・純正のネジ穴を利用してレールを固定・ネジは仮留めの状態で作業を進める・キャリアがスムーズに動いたらネジを本締めする

あわせて読みたい

難易度高め【DIYワザ：ダイハツ・アトレー】オフ系の定番、アイアンバンパーの取り付け

DIYで取り付けるポイント・純正バンパーの取り外しは、配線類があるので無理やり引っ張らない・フロントバンパーとリップの接合部のカットは切断するよりも、出っ張り部分を上から削り落とす・パイプバンパーをサブフレームのマウントに組むときは、最初にマウント内側の凸部にバンパー取り付け穴を差し込む

あわせて読みたい

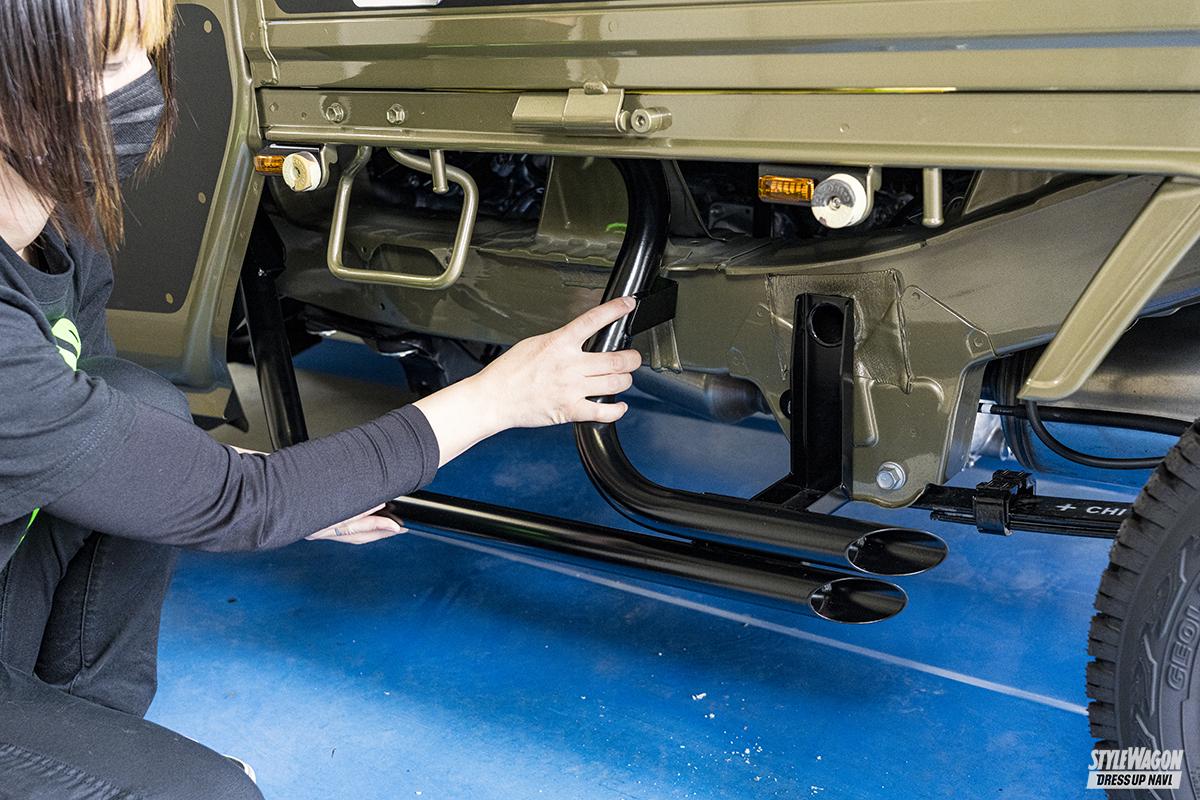

フレーム補強のパイプ穴を利用【DIYワザ・ハイゼットジャンボ】足かけステップにもなるマフラー風のサイドガード
